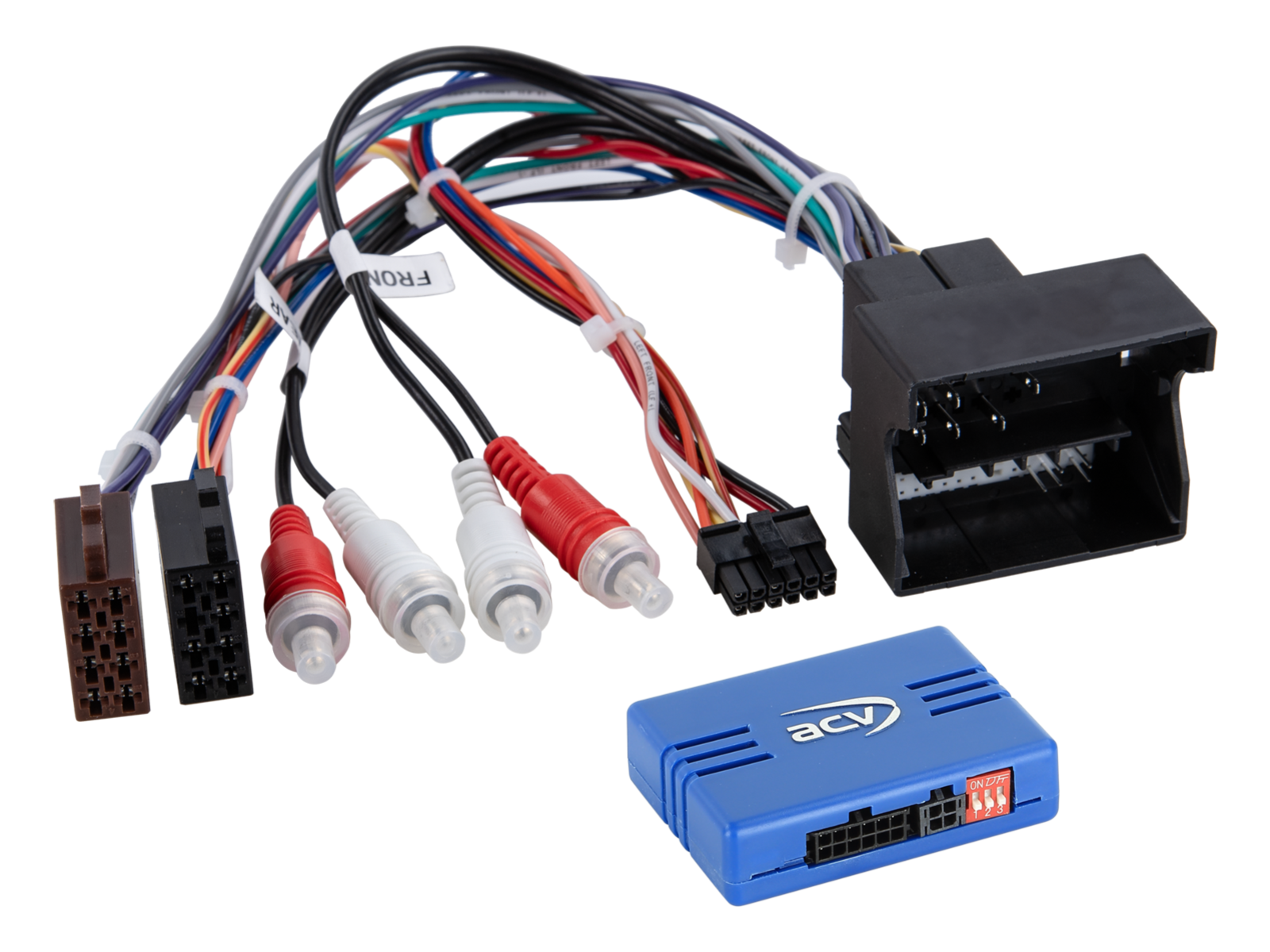

Adaptér ovládania tlačidiel na volante pre Audi / Seat ACV SWC 42A-1300-001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15) (03/09->05/13)
Viac o produkte
103,89 EUR
Katalógové číslo: 42A-1321-002-0
1 až 4 týždneStrážny pes
Doprava zadarmo
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

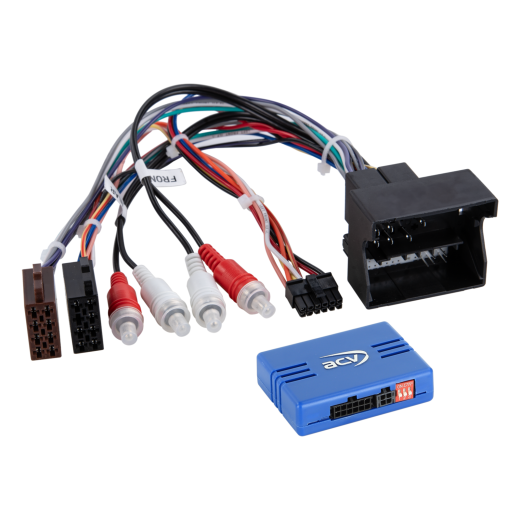

Adaptér ovládania tlačidiel na volante pre Audi / Seat ACV SWC 42A-1300-001-0

Adaptér ovládania tlačidiel na volante pre Audi / Seat ACV SWC 42A-1300-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory káblov so spojmi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne inštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Audi A1 (8X) 07/2010 -> 04/2018 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E. Kompatibilné u vozidiel s OEM rádiom Chorus s monochromatickým displejom bez SD karty. Nie je určené pre vozidlá so slotom na SD kartu, s OEM navigáciou, s TFT prístrojovým štítom alebo s OEM systémom BOSE.
  • Audi A3 (8P) 05/2003 -> 04/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi A3 (8P) 10/2004 -> 04/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi A4 B6 (8E) 11/2000 -> 10/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi A4 B7 (8E) 11/2004 -> 02/2009 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi A6 (C5/B4) 05/2001 -> 03/2006 - vozidlá s OEM navigáciou RNS-E.
  • Audi Q3 (8U) 10/2011 -> 11/2014 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E. Kompatibilné u vozidiel s OEM rádiom Chorus s monochromatickým displejom bez SD karty. Nie pre vozidlá so slotom SD, s OEM navigáciou, TFT prístrojovým štítom alebo BOSE.
  • Audi Q3 (8U) 02/2015 -> 06/2018 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E. Kompatibilné u vozidiel s OEM rádiom Chorus s monochromatickým displejom bez SD karty. Nie pre vozidlá so slotom SD, s OEM navigáciou, TFT prístrojovým štítom alebo BOSE.
  • Audi R8 (42) 04/2007 -> 05/2015 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi TT (8J) 09/2006 -> 04/2010 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.
  • Audi TT (8J) 08/2010 -> 04/2014 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E. Ak nefunguje OEM zosilňovač, je nutná zmena kódovania – prepnúť z CAN aktivácie na Remote (riadiaca jednotka J525 > Aktivierung 1 Remote, 0xxx?xx), ak je to možné.
  • Seat Exeo (3R) 03/2009 -> 05/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) alebo BNS 5.0 / RNS-E.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: 40-pinový Quadlock VAG.
  • Podpora OEM zosilňovača 2-kanál / 4-kanál – výstup cez RCA (samec) front/rear.
  • Modrý vodič: +12 V REMOTE pre zapnutie zosilňovača.

Nastavenie:

  • Skontrolujte DIP prepínače podľa typu aftermarket autorádia.

Špeciálne poznámky:

  • Ak si nie ste istí variantou Audi konektora: použite káblové vedenie „Audi/Seat Exeo ISO/Quadlock Amp > RCA voľné“.
  • Aftermarket jednotky s výstupnou predzosilňovacou úrovňou > 3 V sú odporúčané; pre jednotky s < 3 V použite verziu „Audi/Seat Exeo 40Pin Quadlock Amp > Pro“.
  • V prípade praskania vypnutia zosilňovača pre test je možné pridať odrušovací filter – NF „ground loop isolator“.

Diagnostická LED indikácia:

  • Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
  • Modré svietenie: CAN Bus aktívny.
  • Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia káblov:

  • Zapojenie a úpravy môže vykonávať iba odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy vopred osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1321-002-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
