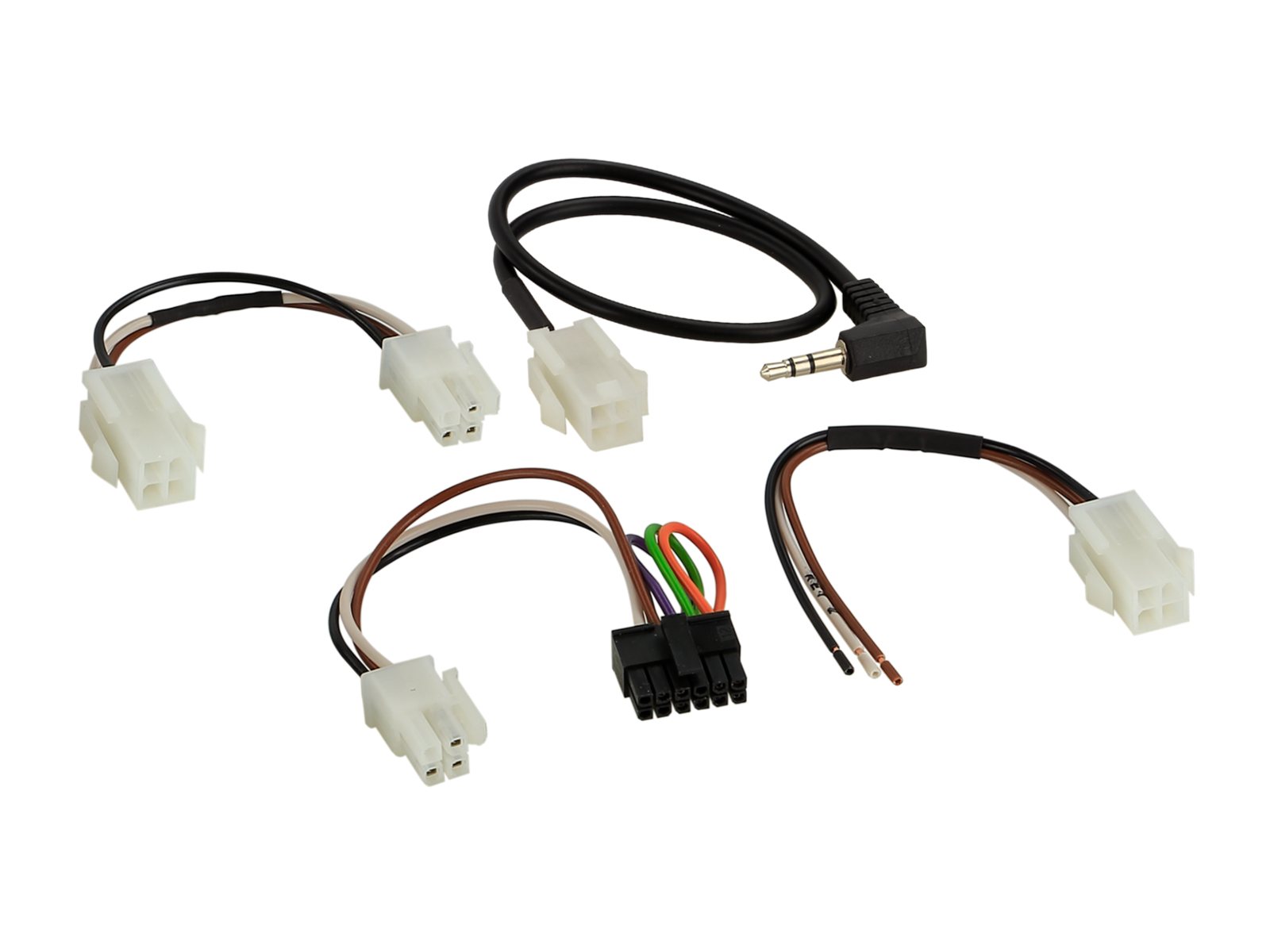

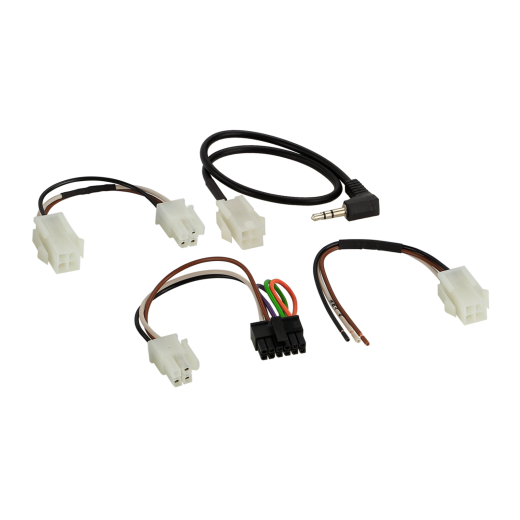

Prepojovací kábel k adaptéru na volant 42CTMULTILEAD3-0

Univerzálny prepojovací (patch) kábel na pripojenie aftermarketových autorádií k adaptéru ovládania na volante (LFB/SWC) ACV.
Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo 3,5 mm jack – presná varianta je vždy uvedená v BDA (manuáli) konkrétneho autorádia.
Všetky potrebné pripojovacie vodiče je potrebné zapojiť pred pripojením rozhrania k vozidlu.
U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

Pripojenie: 12pin Micro Fit → Molex Mini Fit.
Molex Mini Fit → Key1 / Key2 / GND.
Molex Mini Fit → 3,5 mm jack.
Molex Mini Fit → 3,5 mm jack Pioneer AVH/DMH/SPH (s medzikonektorom Molex).
Prepojovací kábel LFB pre rozhranie ACV 42s-xxxxx a Infodapter 43u-xxxx.
Konfigurácia podľa BDA konkrétneho autorádia.
Atoto, Axion a Kienzle aftermarketové jednotky nie sú podporované.
Nutné objednať spolu s príslušným adaptérom na volant.
Informácie o fungovaní adaptérov na volant a ich prepojovacích kábloch nájdete v článku.

Určené pre hlavné jednotky:

Alpine – pripojenie 3,5 mm jack.
Beat – jednokáblový vstup.
Blaupunkt 2010 -> – pripojenie Key1 / Key2 / GND alebo 3,5 mm jack.
China HU – pripojenie Key1 / Key2 / GND.
Clarion – pripojenie 3,5 mm jack.
ESX – pripojenie Key1 / Key2.
JVC – pripojenie 3,5 mm jack alebo jednokáblový vstup.
Kenwood – jednokáblový vstup alebo pripojenie 3,5 mm jack (2017 ->).
Kenwood 2020 -> – pripojenie Key1 / Key2 / GND.
Nakamichi – jednokáblový vstup.
Panasonic – jednokáblový vstup.
Philips – jednokáblový vstup.
Pioneer – pripojenie 3,5 mm jack, vrátane AVH/DMH/SPH s medzikonektorom Molex.
Snooper – pripojenie Key1 / Key2.
Sony – pripojenie 3,5 mm jack.
XZent – jednokáblový vstup alebo pripojenie Key1 / Key2 / GND.
Zenec – jednokáblový vstup.
