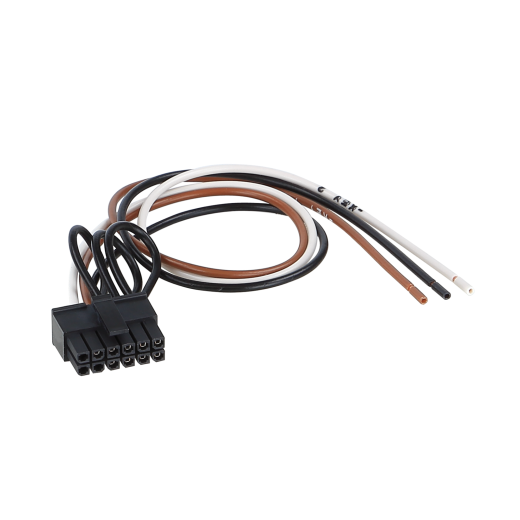

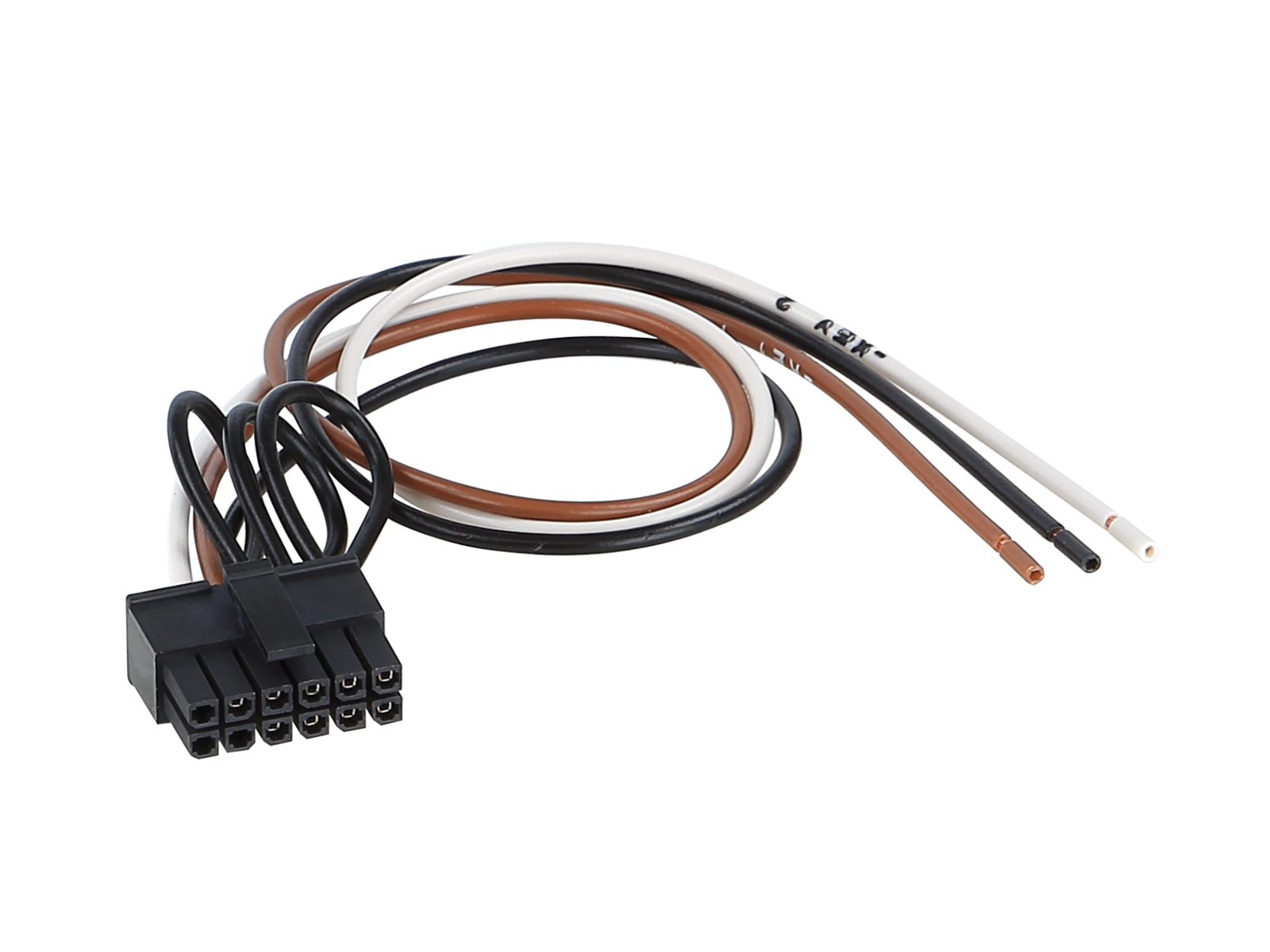

Prepojovací kábel 42CTCHINAHULEAD-0

Prepojovací kábel k adaptéru na volant 42CTCHINAHULEAD-0

• Prepojovací (patch) kábel na pripojenie aftermarketových autorádií Blaupunkt, China HU, ESX, Kenwood (od 2020), Snooper a XZent k adaptéru ovládania na volante (LFB/SWC) ACV.
• Rôzni výrobcovia rádií používajú rôzne typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo 3,5 mm jack – presná varianta je vždy uvedená v BDA (návode) konkrétneho autorádia.
• Všetky potrebné pripojovacie vodiče treba zapojiť pred pripojením rozhrania k vozidlu.
• U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
• Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

• Pripojenie: 12pin Microfit → Key1 / Key2 / GND.
• Farby vodičov: biely = Key2, hnedý = Key1, čierny = GND.
• Prepojovací kábel LFB pre rozhrania ACV 42s-xxxxx a Infodapter 43u-xxxx.
• Aftermarketové jednotky Atoto nie sú podporované.
• Je potrebné objednať spolu s príslušným adaptérom na volant.
• Informácie o fungovaní adaptérov na volant a ich prepojovacích káblov sú dostupné v príslušnej dokumentácii a článkoch.

Určené pre hlavné jednotky:

• Blaupunkt (od 2010) – pripojenie Key1 / Key2 / (GND).
• China HU – pripojenie Key1 / Key2 / (GND).
• ESX – pripojenie Key1 / Key2.
• Kenwood (od 2020) – pripojenie Key1 / Key2 / GND.
• Snooper – pripojenie Key1 / Key2.
• XZent – pripojenie Key1 / Key2 / GND.
