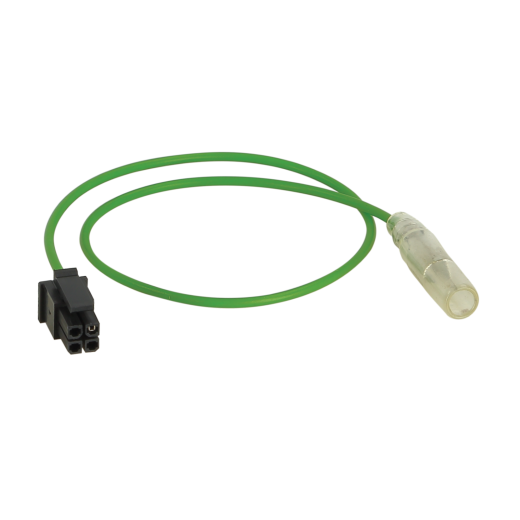

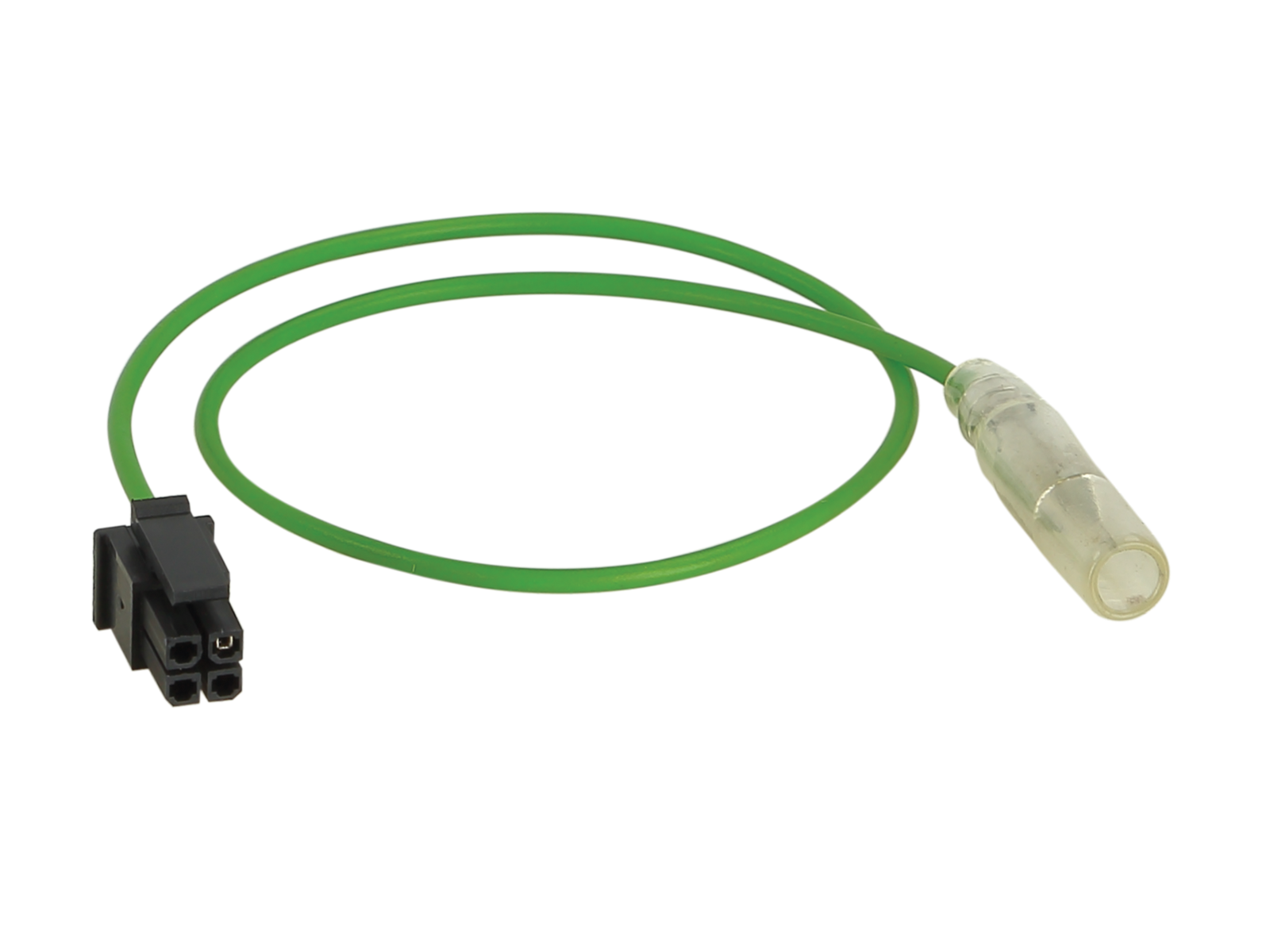

Prepojovací kábel 42ARC105

Prepojovací kábel k adaptéru na volant 42ARC105

• Prepojovací (patch) kábel pre pripojenie aftermarketových autorádií JVC a Kenwood k adaptéru ovládania na volante (LFB/SWC).
• Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (manuáli) konkrétneho autorádia.
• Všetky potrebné prípojné vodiče je potrebné zapojiť pred pripojením rozhrania k vozidlu.
• U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
• Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

• Pripojenie: 4pin Molex → jednokáblové pripojenie.
• Prepojovací kábel LFB pre rozhranie 42cx401 (kompatibilný so sadami 42a-xxxx-xxx).
• Nastavenie DIP prepínačov: podľa tabuľky nižšie (režim ON/OFF).
• Aftermarketové jednotky Atoto nie sú podporované.
• Nutné objednať spolu s príslušným adaptérom na volant.
• Informácie o fungovaní adaptérov na volant a ich prepojovacích káblov nájdete v dokumentácii výrobcu alebo u predajcu.

Určené pre hlavné jednotky:

• JVC - jednokáblové pripojenie.
• Kenwood - jednokáblové pripojenie.

Nastavenie DIP prepínačov pre 42cx401:

• JVC - ON / OFF / ON (alternatíva: ON / ON / ON).
• Kenwood - ON / ON / ON (alternatíva: ON / OFF / ON).
