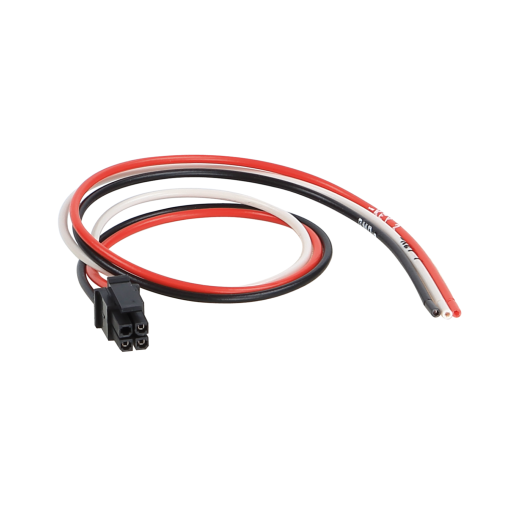

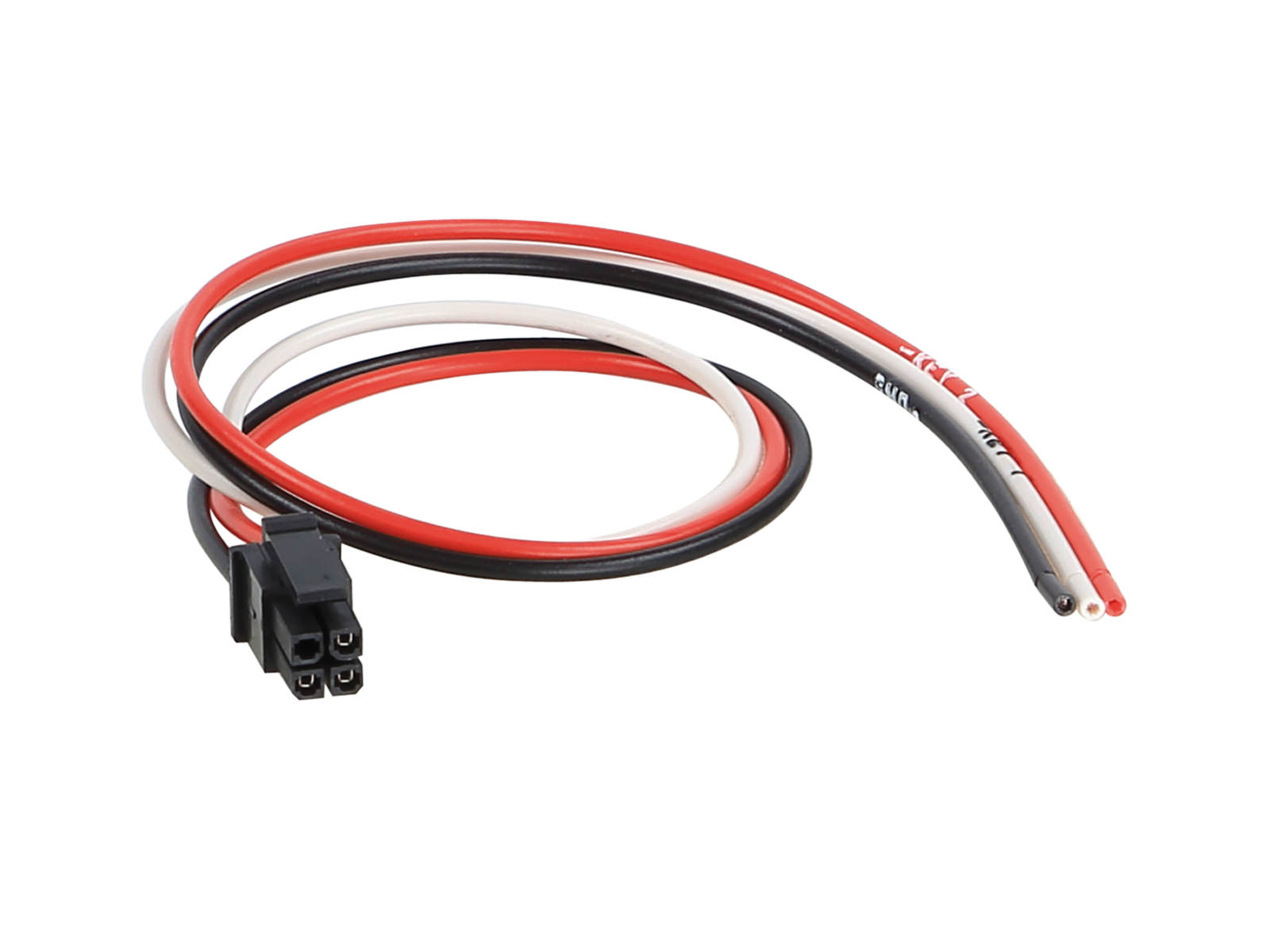

Prepojovací kábel 42ARC000

Prepojovací kábel k adaptéru na volant 42ARC000

• Prepojovací (patch) kábel pre pripojenie aftermarketových autorádií k adaptéru ovládania na volante (LFB/SWC).
• Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (návode) konkrétneho autorádia.
• Všetky potrebné prípojné vodiče je potrebné zapojiť pred pripojením rozhrania k vozidlu.
• U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
• Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

• Pripojenie: 4-pin Molex → výstupy Key1 / Key2 / GND (zem).
• Prepojovací kábel LFB pre rozhranie 42cx401 (kompatibilný so sadami 42a-xxxx-xxx).
• Nastavenie DIP prepínačov: podľa tabuľky nižšie (režim ON/OFF).
• Aftermarket jednotky Atoto nie sú podporované.
• Nutné objednať spolu s príslušným adaptérom na volant.
• Ako fungujú adaptéry na volant a ich prepojovacie káble nájdete v článku.

Určené pre hlavné jednotky:

• China HU - pripojenie Key1 / Key2 / (GND).
• Blaupunkt 2010 -> - pripojenie Key1 / Key2 / (GND).
• ESX - pripojenie Key1 / Key2.
• Kenwood 2020 -> - pripojenie Key1 / Key2 / GND.
• Snooper - pripojenie Key1 / Key2.

Nastavenie DIP prepínačov pre 42cx401:

• Blaupunkt 2010 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON).
• China HU - OFF / ON / OFF.
• ESX - OFF / ON / OFF.
• Kenwood 2020 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON).
• Snooper - OFF / ON / OFF.
