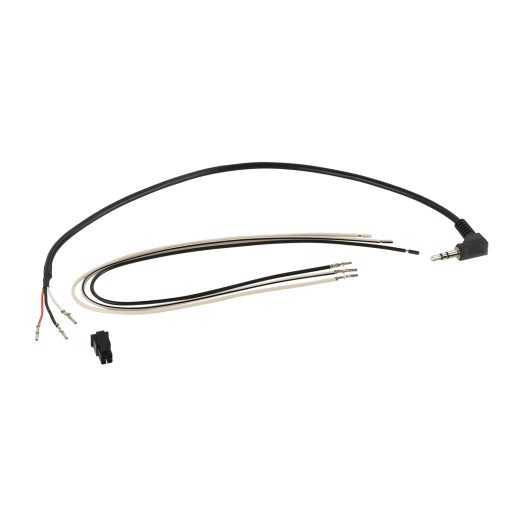

Prepojovací kábel 42ARC100
prepojovací kábel pre adaptéry na volant pre autorádiá Alpine, Blaupunkt, China HU, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent a Zenec
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne

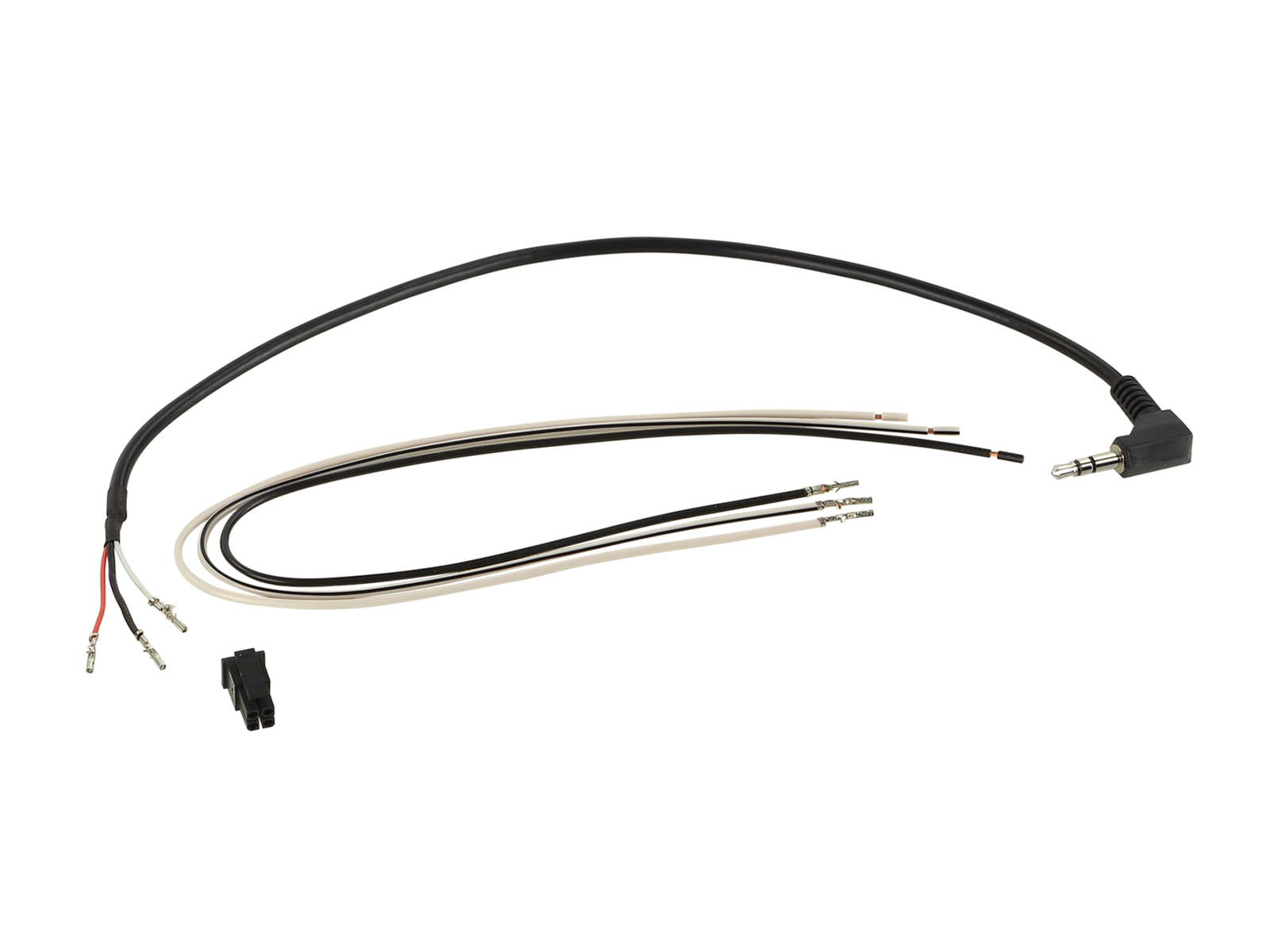

Prepojovací kábel k adaptéru na volant 42ARC100
- Prepojovací (patch) kábel pre pripojenie aftermarketových autorádií k adaptéru ovládania na volante (LFB/SWC).
- Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (návode) konkrétneho autorádia.
- Všetky potrebné prípojné vodiče treba zapojiť pred pripojením rozhrania k vozidlu.
- U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
- Pred finálnou montážou vždy otestujte správnu funkciu.
Upozornenie
- Pripojenie: 4pin Molex → 3,5 mm jack / multikábel.
- Prepojovací kábel LFB pre rozhranie 42cx401 (kompatibilný so sadami 42a-xxxx-xxx).
- Nastavenie DIP prepínačov: podľa tabuľky nižšie (režim ON/OFF).
- Atoto aftermarketové jednotky nie sú podporované.
- Je potrebné objednať spolu s príslušným adaptérom na volant.
- Ako fungujú adaptéry na volant a ich prepojovacie káble nájdete v článku.
Určené pre hlavné jednotky:
- Alpine - pripojenie 3,5 mm jack.
- Blaupunkt 2010 -> - pripojenie 3,5 mm jack (Sony/Pioneer) alebo Key1 / Key2 / (GND) pre China HU.
- China HU - pripojenie Key1 / Key2 / (GND).
- Clarion - pripojenie 3,5 mm jack.
- Digital Dynamics - jednokáblové pripojenie.
- ESX - pripojenie Key1 / Key2 (China HU).
- JVC - pripojenie 3,5 mm jack alebo jednokáblové pripojenie (Kenwood).
- Kenwood - jednokáblové pripojenie alebo 3,5 mm jack (2017 ->) alebo Key1 / Key2 / GND (2020 ->).
- Pioneer - pripojenie 3,5 mm jack.
- Snooper - pripojenie Key1 / Key2 (China HU).
- Sony - pripojenie 3,5 mm jack.
- XZent - jednokáblové pripojenie.
- Zenec - jednokáblové pripojenie.
Nastavenie DIP prepínačov pre 42cx401:
- Alpine - OFF / OFF / OFF.
- Blaupunkt 2010 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON).
- China HU - OFF / ON / OFF.
- Clarion - ON / ON / OFF.
- Digital Dynamics - OFF / OFF / ON.
- ESX - OFF / ON / OFF.
- JVC - ON / OFF / ON (alternatíva: ON / ON / ON) - jednokáblové aj 3,5 mm jack pripojenie.
- Kenwood - ON / ON / ON (jednokáblové pripojenie).
- Kenwood 2017 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON) - 3,5 mm jack.
- Kenwood 2020 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON) - Key1 / Key2 / GND.
- Pioneer - OFF / ON / ON.
- Snooper - OFF / ON / OFF.
- Sony - OFF / ON / ON.
- XZent - OFF / OFF / ON.
- Zenec - OFF / OFF / ON.
| Katalógové číslo | 42ARC100 |
| Značka | ACV |
| Odkazy | Oficiálna webová prezentácia |
