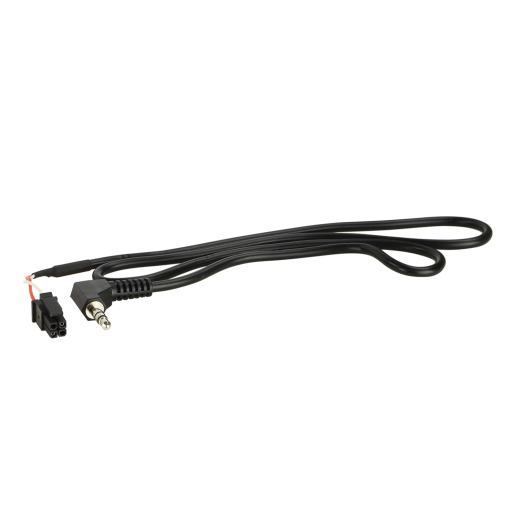

Prepojovací kábel 42ARC104

Prepojovací kábel k adaptéru na volant 42ARC104

• Prepojovací (patch) kábel na pripojenie aftermarketových autorádií Clarion a JVC k adaptéru ovládania na volante (LFB/SWC).
• Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (manuáli) konkrétneho autorádia.
• Všetky potrebné pripojné vodiče treba zapojiť pred pripojením rozhrania k vozidlu.
• U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
• Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

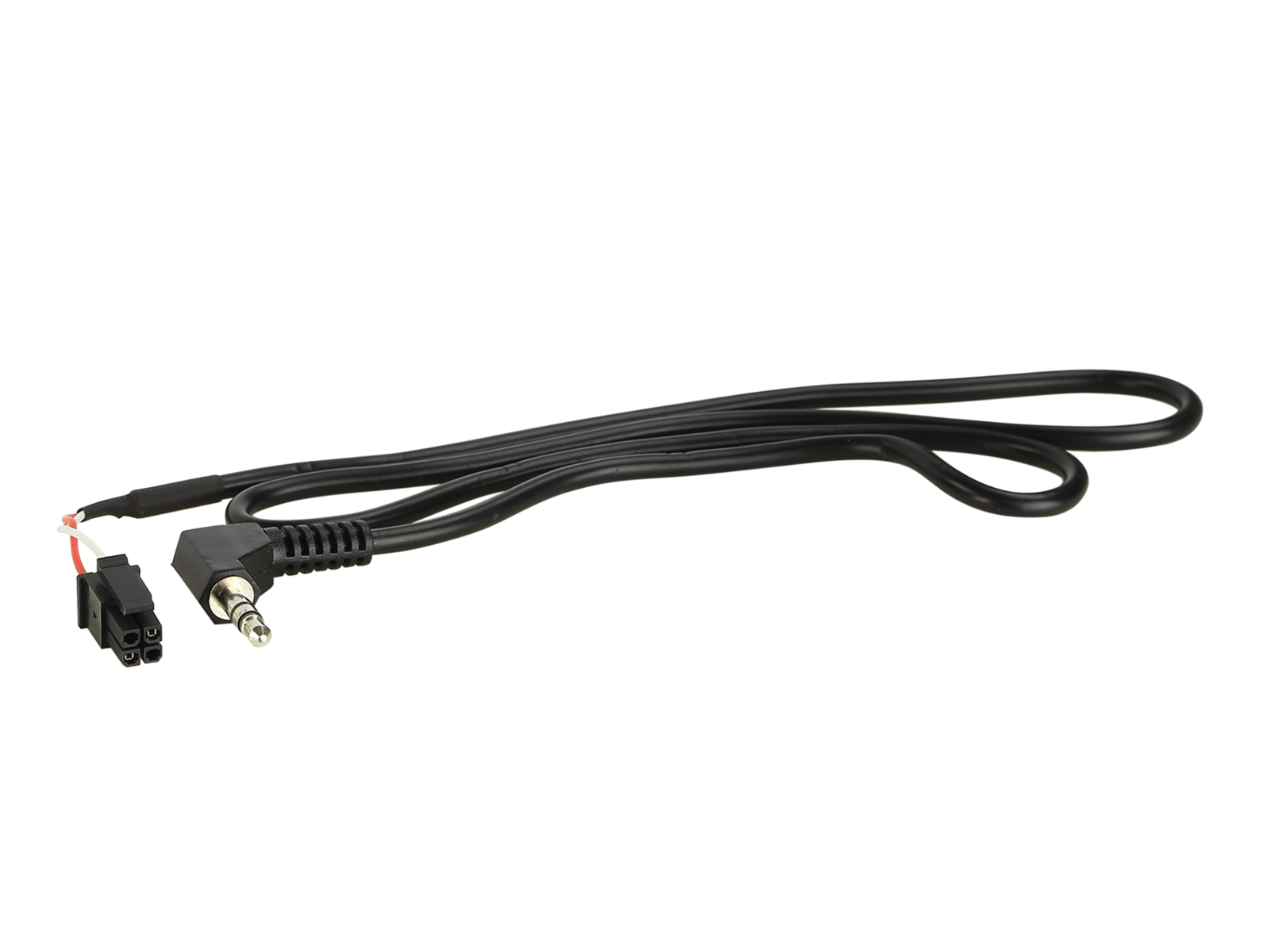

• Pripojenie: 4pin Molex → 3,5 mm jack.
• Prepojovací kábel LFB pre rozhranie 42cx401 (kompatibilný so sadami 42a-xxxx-xxx).
• Nastavenie DIP prepínačov: podľa tabuľky nižšie (režim ON/OFF).
• Atoto aftermarketové jednotky nie sú podporované.
• Nutné objednať spolu s príslušným adaptérom na volant.
• Informácie o fungovaní adaptérov na volant a ich prepojovacích káblov.

Určené pre hlavné jednotky:

• Clarion - pripojenie 3,5 mm jack.
• JVC - pripojenie 3,5 mm jack.

Nastavenie DIP prepínačov pre 42cx401:

• Clarion - ON / ON / OFF.
• JVC - ON / OFF / ON (alternatíva: ON / ON / ON).
