Prepojovací kábel 42ARC1072

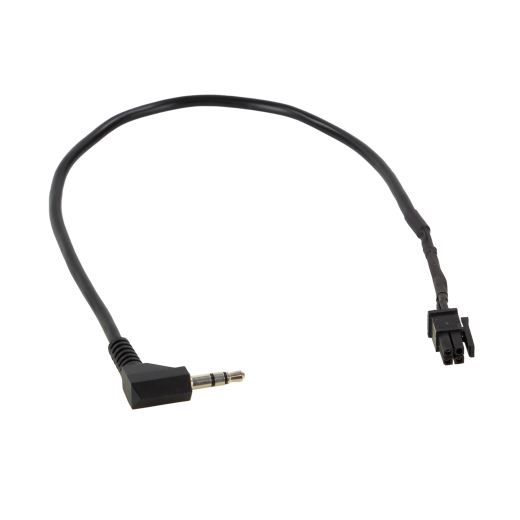

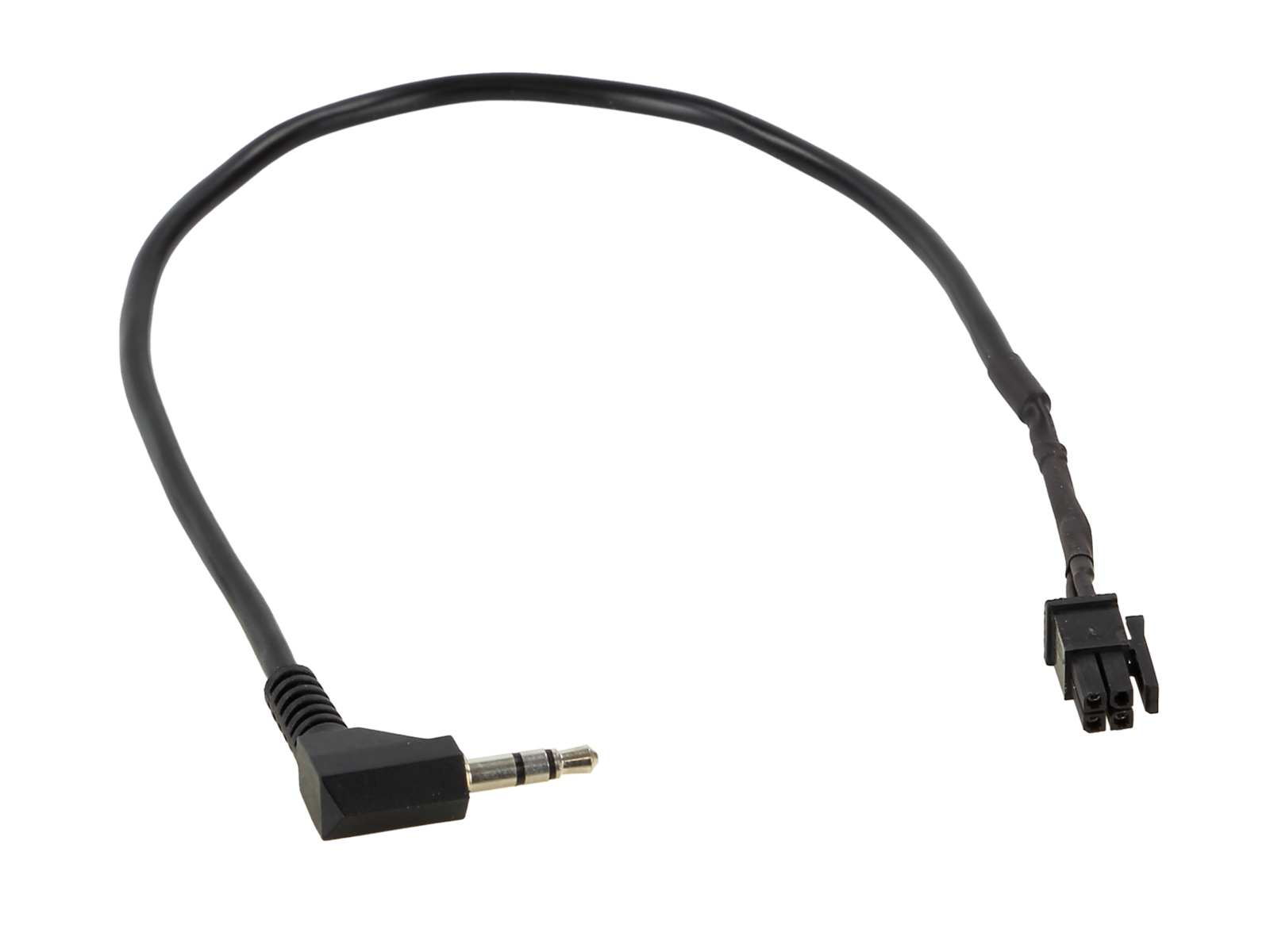

Prepojovací kábel k adaptéru na volant 42ARC1072

• Prepojovací (patch) kábel na pripojenie aftermarketových autorádií Pioneer AVH, DMH a SPH (modelové roky 2021 ->) k adaptéru ovládania na volante (LFB/SWC).
• Rôzni výrobcovia rádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (manuáli) konkrétneho autorádia.
• Všetky potrebné prívodné vodiče je nutné zapojiť pred pripojením rozhrania k vozidlu.
• U niektorých rádií je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
• Pred finálnou montážou vždy otestujte správnu funkciu.

Upozornenie

• Pripojenie: Molex Micro Fit 4pin (f) → 3,5 mm jack.
• Prepojovací kábel LFB pre rozhranie 42cx401 (kompatibilný so sadami 42a-xxxx-xxx).
• Klinkový krúžok (červený vodič) → BAT43 Schottky dióda / dióda 0,2 A s katódou / blokovacím krúžkom k Micro Fit konektoru.
• Nastavenie DIP prepínačov: podľa tabuľky nižšie (režim OFF/ON/ON).
• Aftermarket jednotky Atoto nie sú podporované.
• Nutné objednať spolu s príslušným adaptérom na volant.
• Ako fungujú adaptéry na volant a ich prepojovacie káble nájdete v článku.

Určené pre hlavné jednotky:

• Pioneer 3,5 mm jack - všetky modely s plochým lesklým kovovým zadným krytom (2021 ->).

Kompatibilné zariadenia Pioneer:

• AVH – AVH-A240BT, AVH-A240DAB.
• DMH – DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT.
• SPH – SPH-DA160DAB, SPH-DA360DAB.

Nastavenie DIP prepínačov pre 42cx401:

• Pioneer - OFF / ON / ON.
