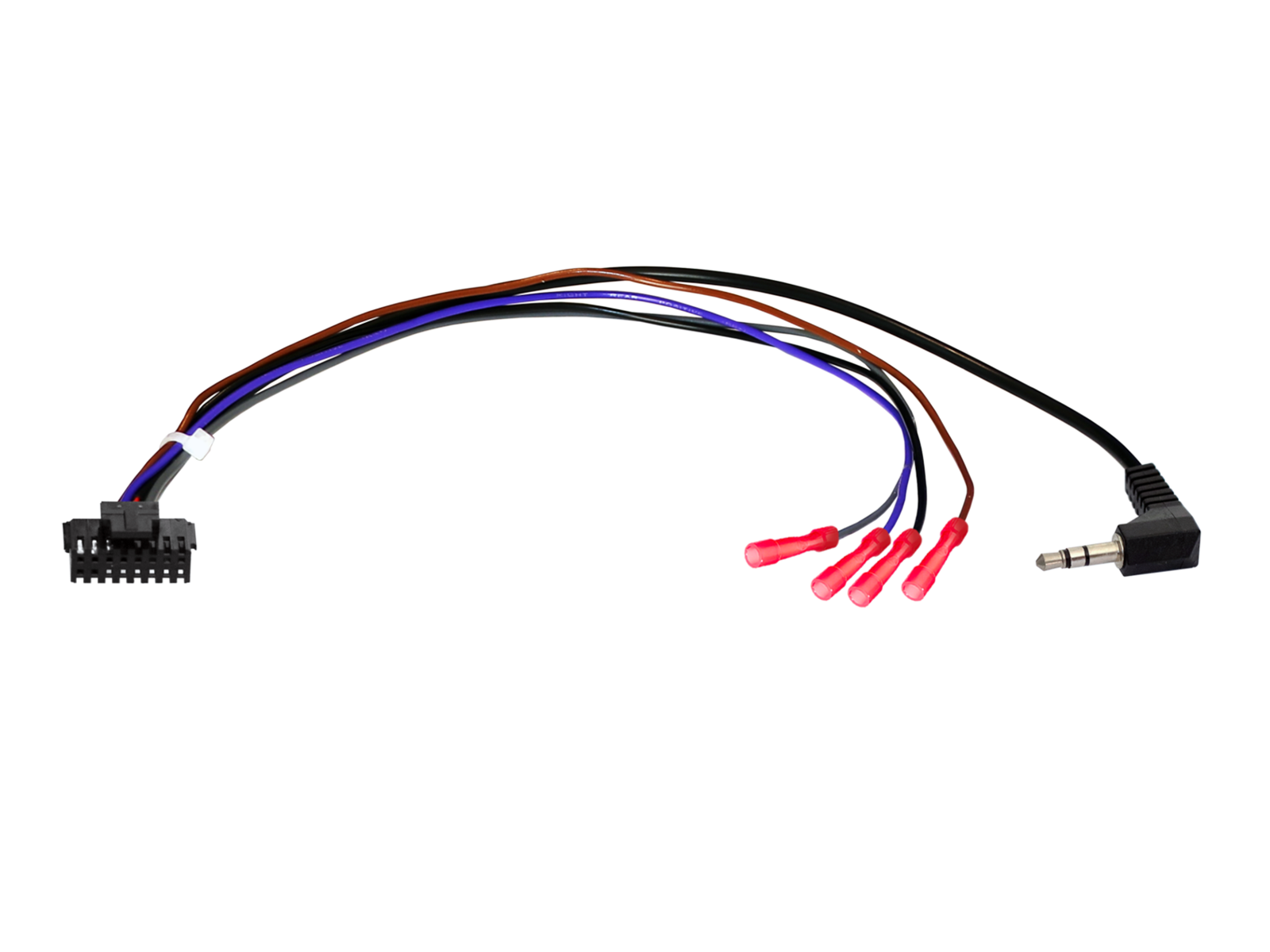

Prepojovací kábel 42XMULTILEAD1-0
prepojovací kábel pre adaptéry na volant pre autorádia Alpine, Blaupunkt 2010 ->, China HU, Clarion, ESX, Grundig, JVC, Kenwood, Philips, Pioneer, Snooper, Sony, XZent, Zenec
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne

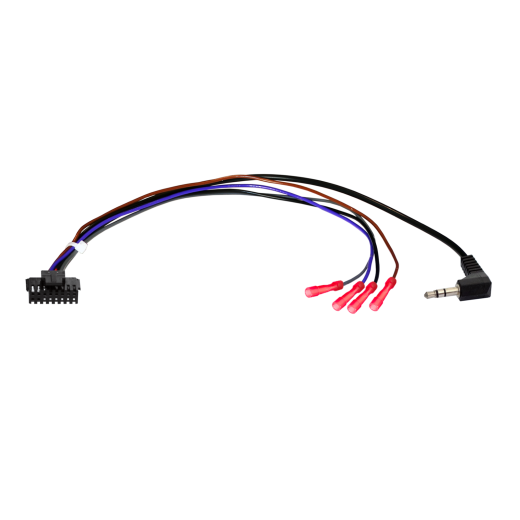

Prepojovací kábel k adaptéru na volant 42XMULTILEAD1-0
- Prepojovací (patch) kábel na pripojenie rôznych aftermarketových autorádií k adaptéru ovládania na volante (LFB/SWC) série 42x.
- Výrobcovia autorádií používajú odlišné typy ovládacích vstupov: jednokáblové, dvoj- a viackáblové (Key1/Key2/GND) alebo vstup cez 3,5 mm jack – presná varianta je vždy uvedená v BDA (manuáli) konkrétneho rádia.
- Všetky potrebné pripojovacie vodiče a nastavenie DIP prepínačov je potrebné vykonať pred pripojením rozhrania k vozidlu.
- U niektorých rádii je potrebné v menu jednotky dodatočne „naučiť“ (premapovať) funkcie tlačidiel na volante podľa pokynov v BDA výrobcu rádia.
- Pred finálnou montážou vždy otestujte správnu funkciu.
Upozornenie
- Pripojenie: 16pin konektor → 3,5 mm jack / multikáblový výstup.
- Kompatibilný s analógovými a CAN-Bus rozhraniami 42x(xx)-xxx.
- Piny analóg: čierny GND, modrý Key1/SWC1, sivý Key2/SWC2.
- Piny IR: hnedý IR In/SWC.
- Analóg/IR: 3,5 mm jack.
- DIP prepínače nastavte podľa BDA konkrétneho rádia (pri analógovom pripojení môžu byť odlišné – viď nižšie).
- Jednotky Atoto nie sú podporované.
- Nutné objednať spolu s príslušným adaptérom na volant.
- Ako fungujú adaptéry na volant a ich prepojovacie káble nájdete v článku.
Určené pre hlavné jednotky:
- Alpine – 3,5 mm jack.
- Blaupunkt 2010 → – 3,5 mm jack alebo Key1 / Key2 / GND.
- China HU – Key1 / Key2 / GND.
- Clarion – 3,5 mm jack.
- ESX – Key1 / Key2.
- Grundig – jednokáblové pripojenie.
- JVC – 3,5 mm jack alebo jednokáblové pripojenie.
- Kenwood – jednokáblové pripojenie alebo 2017 → 3,5 mm jack, 2020 → Key1 / Key2 / GND.
- Philips – jednokáblové pripojenie.
- Pioneer – 3,5 mm jack.
- Snooper – Key1 / Key2.
- Sony – 3,5 mm jack.
- XZent – jednokáblové alebo Key1 / Key2 / GND.
- Zenec – jednokáblové pripojenie.
Poznámky k analógovým DIP prepínačom:
- Blaupunkt 2010 → – 3,5 mm jack: Key1 / Key2 (rozšírené).
- JVC – 3,5 mm jack: Key1 / Key2 (rozšírené).
- Kenwood 2017 → – 3,5 mm jack: Key1 / Key2 (rozšírené).
- XZent – jednokáblové pripojenie: Zenec.
| Katalógové číslo | 42XMULTILEAD1-0 |
| Značka | ACV |
| Odkazy | Oficiálna webová prezentácia |
