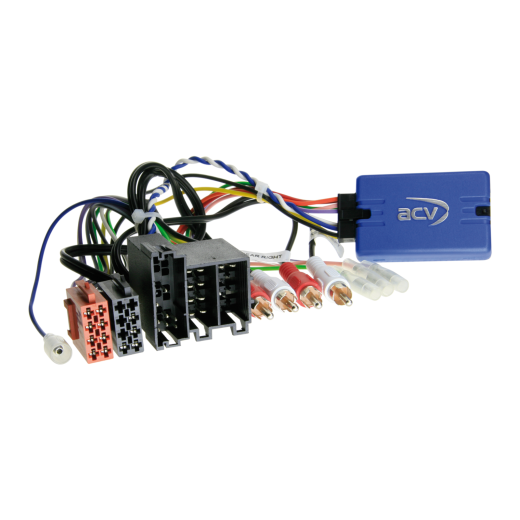

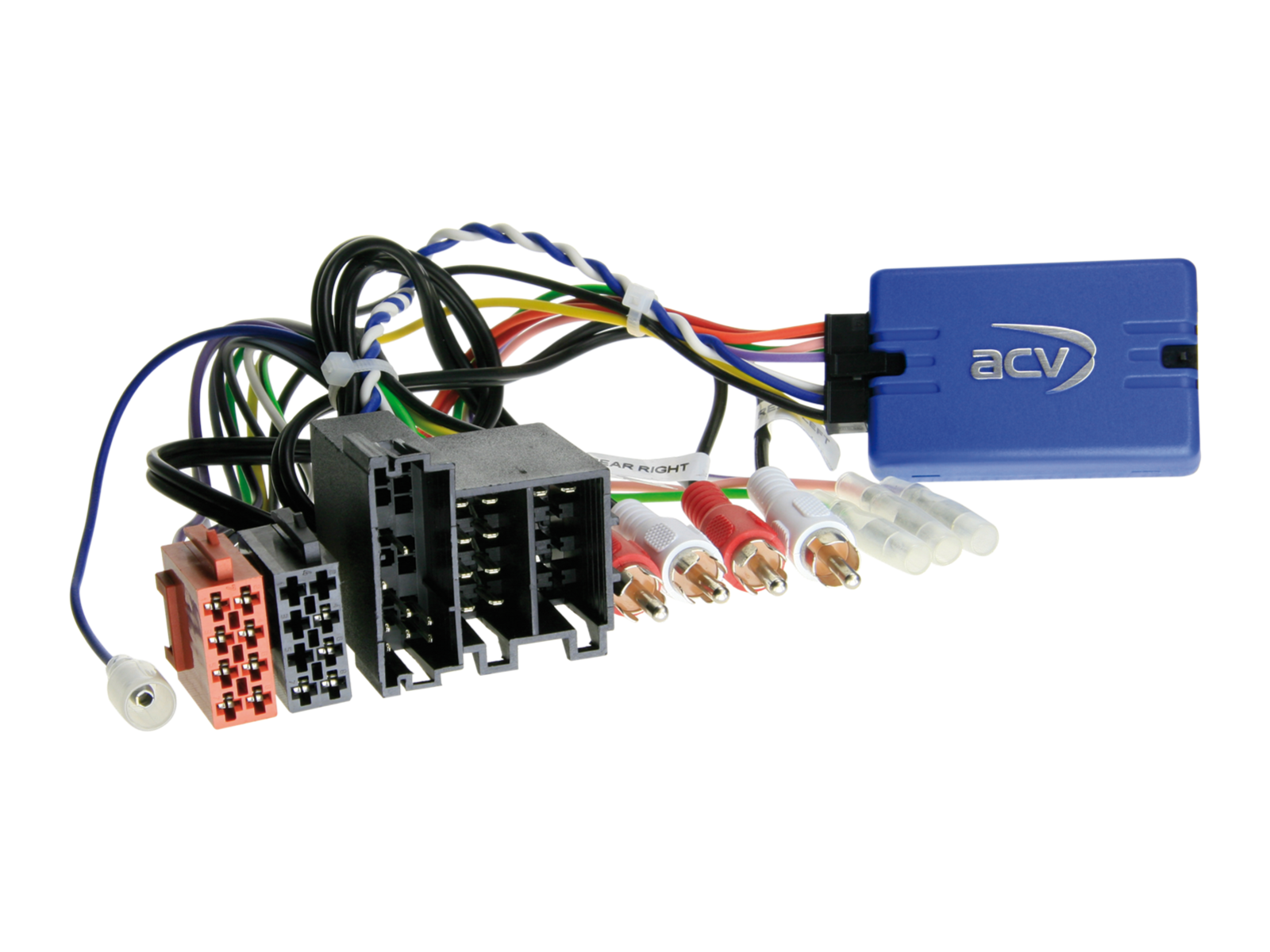

Adaptér ovládania tlačidiel na volante pre Audi ACV SWC 42SAD003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A2 (8Z) (11/1999 -> 07/2005) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.
Audi A3 (8L) (08/2000 -> 06/2003) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.
Audi A3 (8P) (07/2003 -> 05/2005) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.
Audi A4 (B6/B7) (11/2000 -> 02/2009) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.
Audi A6 (4B/C5) (05/2001 -> 03/2006) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.
Audi TT (8N) (09/1998 -> 07/2006) - pôvodné autorádio Blaupunkt, Matsushita, Grundig Concert II, Symphony II alebo Chorus II 1-DIN s 2 otočnými ovládačmi.

CAN Bus informácie

Konektory a napájanie:

Konektor: ISO / Mini ISO.
Pripojenie: 2kanálový / 4kanálový OEM audiosystém cez Cinch (predný/zadný).
Pri neznámej variante Audi konektoru použite položku 42sad00c s ISO/Mini ISO a 40pinovým Quadlock káblovým zväzkom.
Modrý vodič: +12 V vzdialené zapnutie zosilňovača (Amp Remote).

Nastavenie a obmedzenia:

Určené pre vozidlá s OEM jednotkami Blaupunkt, Matsushita, Grundig Concert II, Symphony II, Chorus II 1-DIN s 2 otočnými ovládačmi.
Pre aftermarket rádiá s výstupnou predzosilňovacou úrovňou menšou ako 3 V použite adaptér LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 kanál (položka: 42sad008).

Signály poskytované adaptérom:

Červený: +12 V zapaľovanie (Klemme 15)
Oranžový: +12 V osvetlenie (Klemme 58)
Fialovo/biely: +12 V signál spiatočky
Zelený: zem (GND) signál ručnej brzdy
Maximálna záťaž výstupov: 100 mA
Spotreba prúdu >100 mA: 1 relé s odporovou cievkou min. 75 Ohm, 2 relé s odporovou cievkou min. 150 Ohm

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Alpine, Parrot, Bosch-Blaupunkt, Blaupunkt, China HU, Kenwood, Clarion, Garmin, JVC, Panasonic, Pioneer, Sony, XZent, Zenec a ďalšie (multilead riešenie).
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
Konfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte do vozidla originálny OEM HU.
Spustite originálnu jednotku.
Vyvolajte kľud (uspanie) CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po ukludnení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
