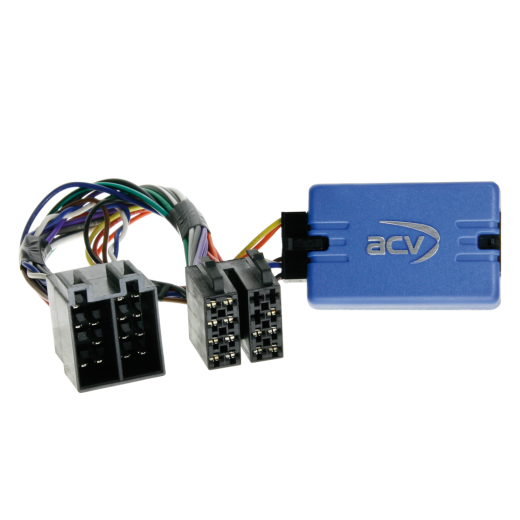

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Peugeot ACV SWC 42SCT002-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Citroën Berlingo (M/G) (10/02->10/05, 10/05->06/08), C2 (J) (11/03->11/04), C3 (F) (04/02->09/05), C5 (D) (03/01 (07/02->01/08), Xsara (N6) (10/00->12/05), Xsara Picasso (C) (06/00->03/04), Fiat Ulysse (ZAF 179) (09/02->01/08), Peugeot 20 (03/03->02/09), 307 (3/3Break/3SW/3CC) (02/01->06/05), 406 (8/8Break/8/Coupé) (03/99->09/05), 607 (9*) (09/00->1 (07/02->02/08) a Partner (G*) (12/02->04/08)
Viac o produkte
Predaj skončil
Vyberte si, prosím, podobný tovar z rovnakej kategórie
Citroën
Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Peugeot ACV SWC 42SCT002-0
Predaj skončil

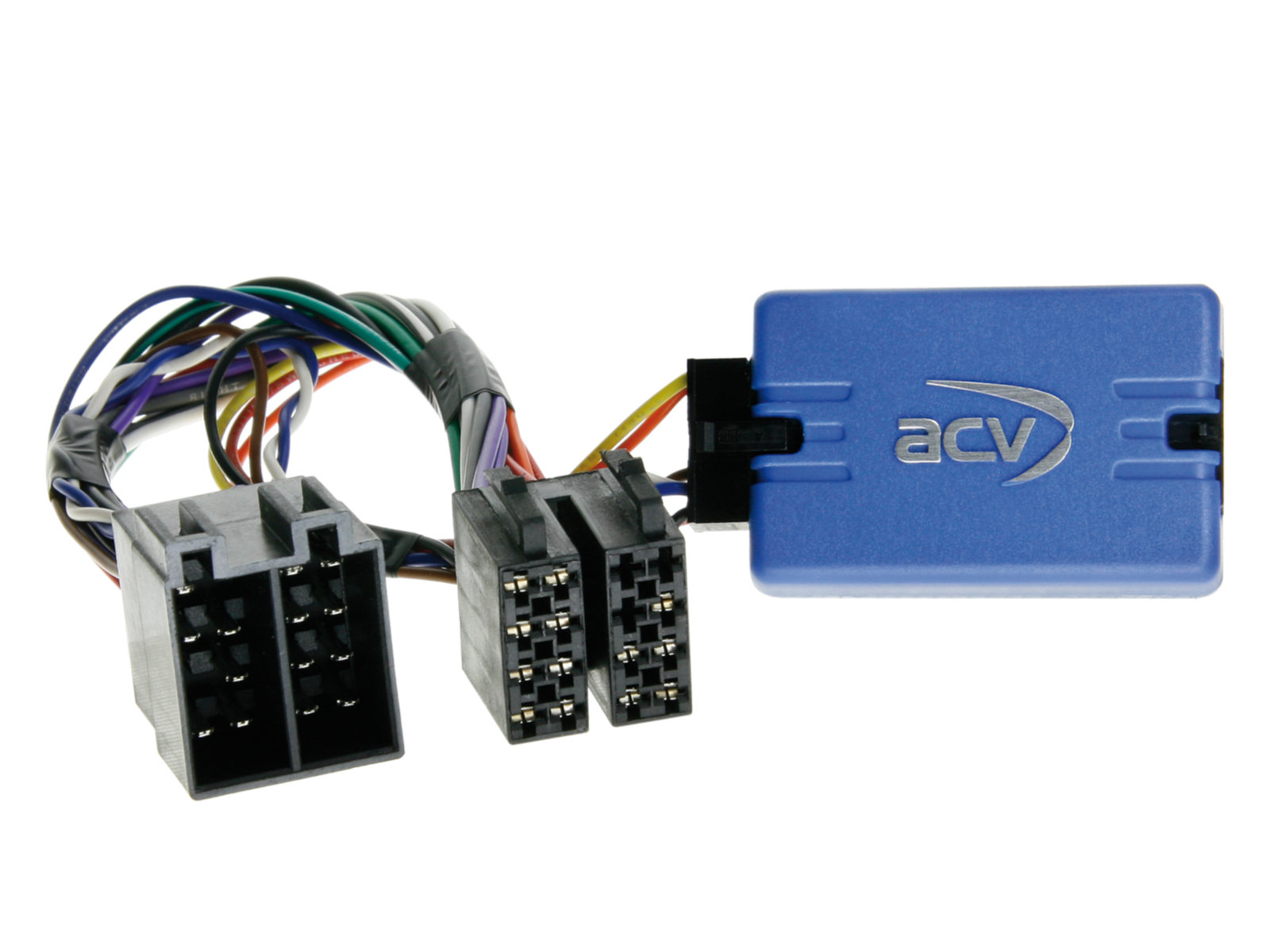

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Peugeot ACV SWC 42SCT002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

  • Citroën Berlingo (M/G) (10/2002 -> 10/2005) – vozidlá s VAN Bus, ISO konektorom, Clarion RD3 PU2471/PU1633 alebo VDO RD3 OEM rádiom s ovládaním hlasitosti pomocou kolískových spínačov, bez OEM zariadenia Blaupunkt / Continental / Siemens VDO RD4 s otočným ovládačom hlasitosti, bez Continental RD45 a Magneti Marelli RT3 s otočným ovládačom hlasitosti, bez OEM JBL audiosystému.
  • Citroën Berlingo (M/G) (10/2005 -> 06/2008) – rovnaké podmienky ako vyššie.
  • Citroën C2 (J) (11/2003 -> 11/2004) – rovnaké podmienky ako vyššie.
  • Citroën C3 (F) (04/2002 -> 09/2005) – rovnaké podmienky ako vyššie.
  • Citroën C5 (D) (03/2001 -> 10/2004) – rovnaké podmienky ako vyššie.
  • Citroën C8 (E) (07/2002 -> 01/2008) – rovnaké podmienky ako vyššie.
  • Citroën Xsara (N6) (10/2000 -> 12/2005) – rovnaké podmienky ako vyššie.
  • Citroën Xsara Picasso (C) (06/2000 -> 03/2004) – rovnaké podmienky ako vyššie.
  • Fiat Ulysse (ZAF 179) (09/2002 -> 01/2008) – rovnaké podmienky ako vyššie.
  • Peugeot 206 (2/2CC/2SW) (03/2003 -> 02/2009) – rovnaké podmienky ako vyššie.
  • Peugeot 307 (3/3Break/3SW/3CC) (02/2001 -> 06/2005) – rovnaké podmienky ako vyššie.
  • Peugeot 406 (8/8Break/8/Coupé) (03/1999 -> 09/2005) – rovnaké podmienky ako vyššie.
  • Peugeot 607 (9*) (09/2000 -> 10/2004) – rovnaké podmienky ako vyššie.
  • Peugeot 807 (E*) (07/2002 -> 02/2008) – rovnaké podmienky ako vyššie.
  • Peugeot Partner (G*) (12/2002 -> 04/2008) – rovnaké podmienky ako vyššie.

Informácie CAN Bus

Konektory a zapojenie:

  • ISO konektor
  • Podpora len pre OEM rádia Clarion RD3 PU2471/PU1633 a VDO RD3 s kolískovým ovládaním hlasitosti
  • Nepodporuje Blaupunkt / Continental / Siemens VDO RD4, Continental RD45, Magneti Marelli RT3 a OEM JBL

Dôležité doplňujúce informácie

  • Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte do vozidla originálnu OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte kľud (uspatie) CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po upokojení CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42SCT002-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
