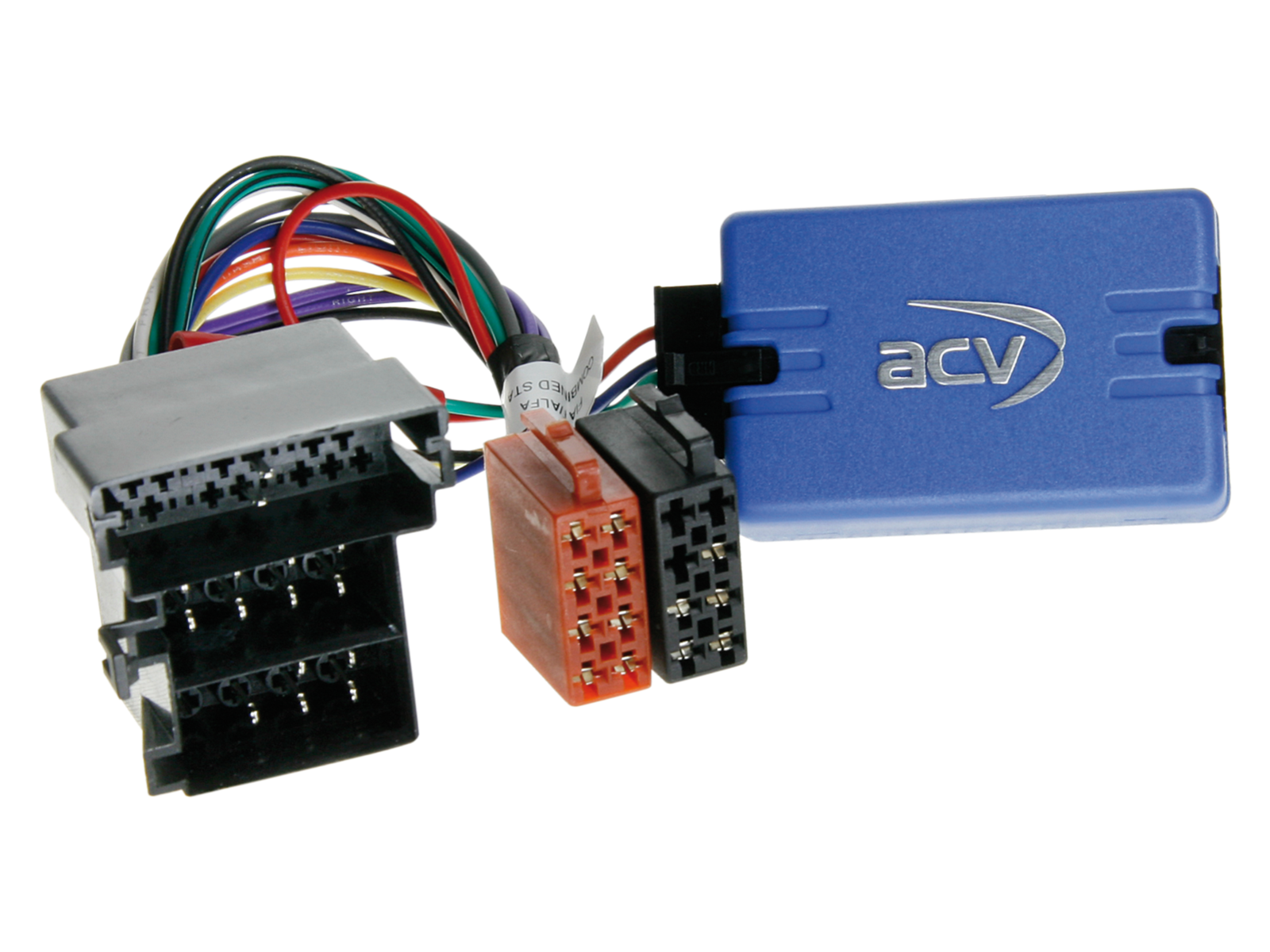

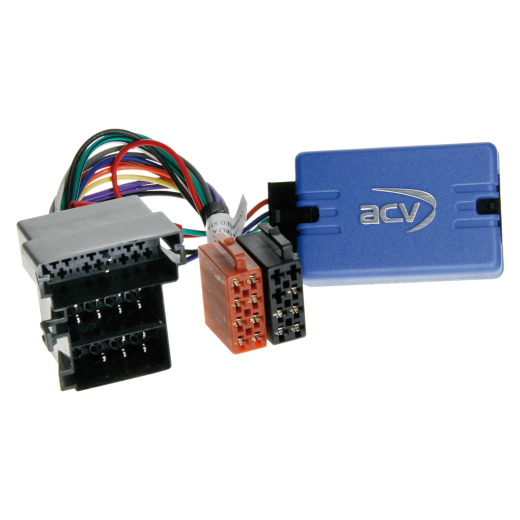

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Fiat ACV SWC 42SAR001-0

Name: Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Fiat ACV SWC 42SAR001-0
Brand: ACV

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Alfa Romeo 147 (973) (01/01->08/06), 147 GTA (12/02->12/05), 156 (932) (10/97->03/07), GT (937) (02/04->10/10 (06/05->09/10) a Punto (ZAF 188) (07/99->10/05)
Viac o produkte

Predaj skončil

Vyberte si, prosím, podobný tovar z rovnakej kategórie

Alfa Romeo

Predaj skončil

Popis a parametre
Hodnotenie0
Kategórie

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Fiat ACV SWC 42SAR001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne inštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Alfa Romeo 147 (973) (01/2001 -> 08/2006) - pôvodné autorádio Alfa Mid Blaupunkt alebo Alfa High Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo 147 GTA (12/2002 -> 12/2005) - pôvodné autorádio Alfa Mid Blaupunkt alebo Alfa High Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo 156 (932) (10/1997 -> 03/2007) - pôvodné autorádio Alfa Mid Blaupunkt alebo Alfa High Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Alfa Romeo GT (937) (02/2004 -> 10/2010) - pôvodné autorádio Alfa Mid Blaupunkt alebo Alfa High Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Fiat Croma (ZAF 194) (06/2005 -> 09/2010) - pôvodné autorádio Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.
Fiat Punto (ZAF 188) (07/1999 -> 10/2005) - pôvodné autorádio Blaupunkt, vozidlo s +12V zapaľovacím napájaním Klemme 15 a ovládaním na volante Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2, bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli, u vozidiel s BOSE OEM Soundsystem +12V Amp Remote na Mini ISO C Pin 6.

CAN Bus informácie

Konektory a zapojenie:

Konektor: ISO / Mini ISO
Vozidlá s +12V zapaľovacím napájaním Klemme 15
Ovládanie na volante: Mini ISO C Pin 10 RC-A/SWC1, Pin 12 GND, Pin 11 RC-B/SWC2
U vozidiel s BOSE OEM Soundsystem: +12V Amp Remote na Mini ISO C Pin 6

Kompatibilita OEM jednotiek:

Alfa Romeo s OEM rádiom Alfa Mid Blaupunkt alebo Alfa High Blaupunkt
Fiat s OEM rádiom Blaupunkt
Bez OEM navigácie Travelpilot Blaupunkt RNS4 alebo Magneti Marelli

Dôležité doplňujúce informácie

Aktívny systémový adaptér Alfa Romeo/Lancia ISO>ISO: 13-1001-50
Aktívny systémový adaptér pre rôzne vozidlá ISO>ISO: 13-1190-50
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
Konfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte do vozidla originálne OEM HU.
Spusťte originálnu jednotku.
Vyvolajte pokoj (usnutie) CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po ukludnení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
