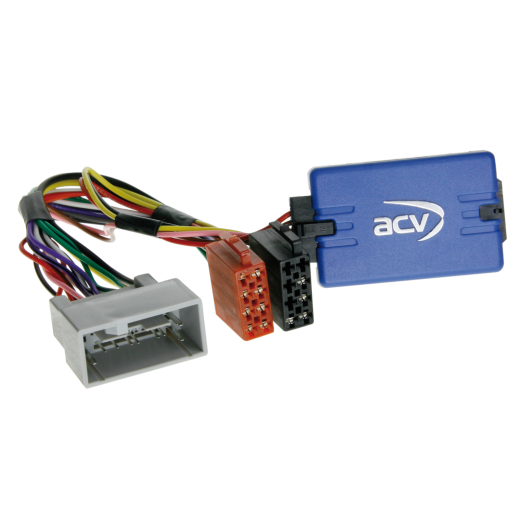

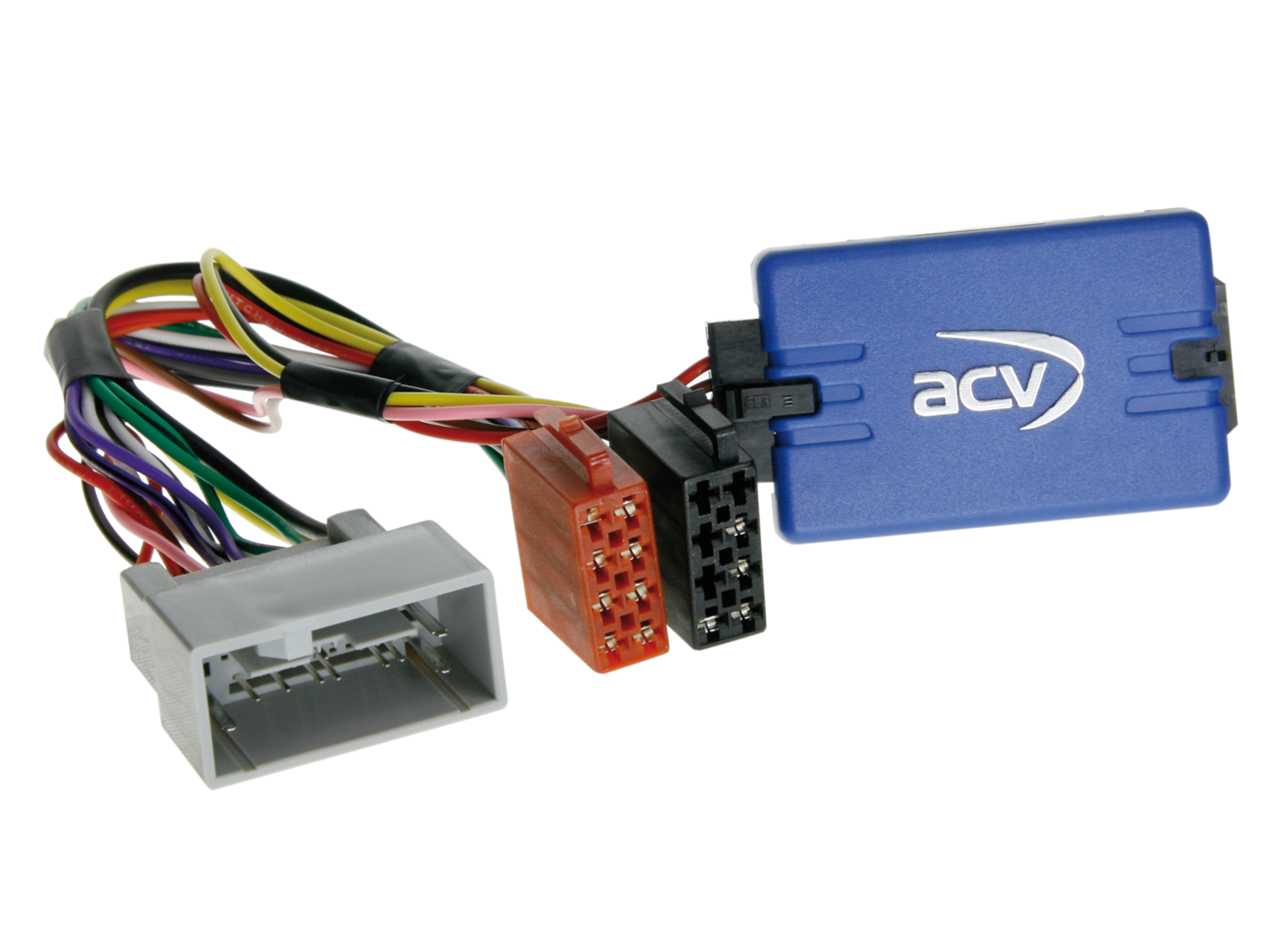

Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42SHO003

Name: Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42SHO003
Brand: ACV

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Honda Accord (CU1/CW1) (06/08->04/11, 04/11->06/15), CR-V (RE5) (2010->2016), Fit (GE) (2009->2014), Insight (ZE2) (06/09->10/13), Jazz (GE) (11/08->04/11, 05/11->08/15)
Viac o produkte

Predaj skončil

Vyberte si, prosím, podobný tovar z rovnakej kategórie

Honda

Predaj skončil

Popis a parametre
Hodnotenie0
Kategórie

Adaptér ovládania tlačidiel na volante pre Honda

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenie systému a ovládanie z volantu (SWC).

Určené pre automobily

Honda Accord (CU1/CW1) (06/2008 -> 04/2011) bez OEM navigácie, bez prémiového OEM audiosystému, OEM displej nepodporovaný.
Honda Accord (CU1/CW1) (04/2011 -> 06/2015) bez OEM navigácie, bez prémiového OEM audiosystému, OEM displej nepodporovaný.
Honda CR-V (RE5) (01/2007 -> 02/2010) s OEM navigáciou bez ovládača hlasitosti.
Honda CR-V (RE5) (04/2010 -> 10/2012) s OEM navigáciou bez ovládača hlasitosti.
Honda CR-Z (ZF1) (06/2010 -> 12/2013).
Honda Crosstour (2010 -> 2016).
Honda Fit (GE) (2009 -> 2014).
Honda Insight (ZE2) (06/2009 -> 10/2013).
Honda Jazz (GE) (11/2008 -> 04/2011).
Honda Jazz (GE) (05/2011 -> 08/2015)

CAN Bus informácie

Pripojenie: 24 Pin Honda konektor.
Vozidlá s OEM jednotkou Clarion alebo Panasonic.

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
Demontáž OEM jednotky vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

Všetky nastavenia a konfigurácie vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla.
Pripojte kábel podľa návodu k aftermarket rádiu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

Zmeny vykonávajte bez napätia.
Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspatie CAN Bus.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

Úpravy smie vykonávať iba odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
