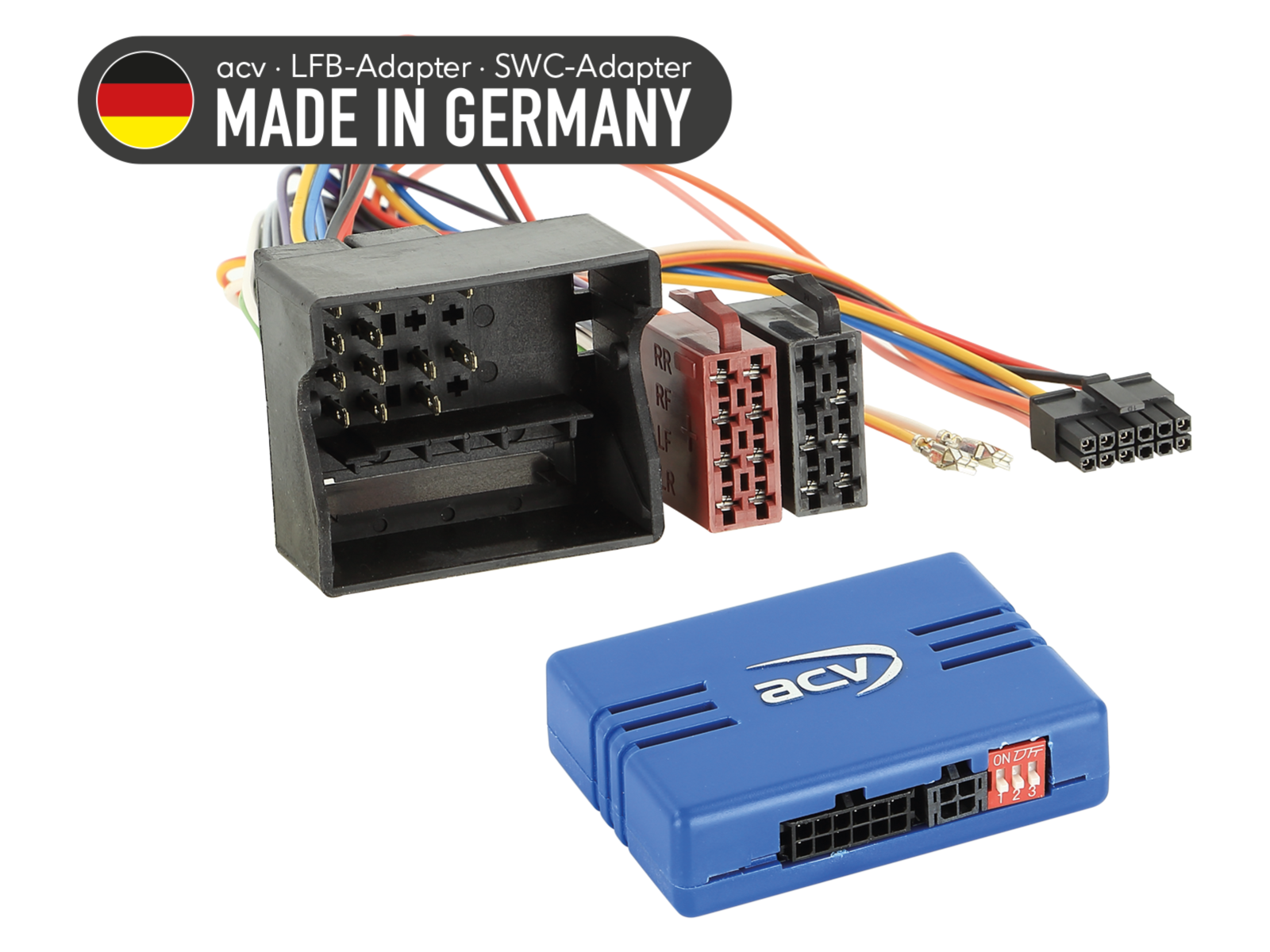

Adaptér ovládania tlačidiel na volante pre BMW / Mercedes / Smart / VW ACV SWC 42A-1190-003-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre BMW 1er (E81/E82/E87/E88) (03/04->10/13), 3er (E90/E91/E92/E93) 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S2 (08/07->01/11, 03/11->10/15), Citán 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05-2> (04/08->09/10), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) Šprintér (W906) (04/06->08/13, 08/13->05/18), Šprintér (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (07/03-> Vito (W447) (10/14->02/19, 05/19->24), Smart For Four (W454) (01/04->04/07), VW Crafter I (2EC/2EK/2F) (03/06->07/11)
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1190-003-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

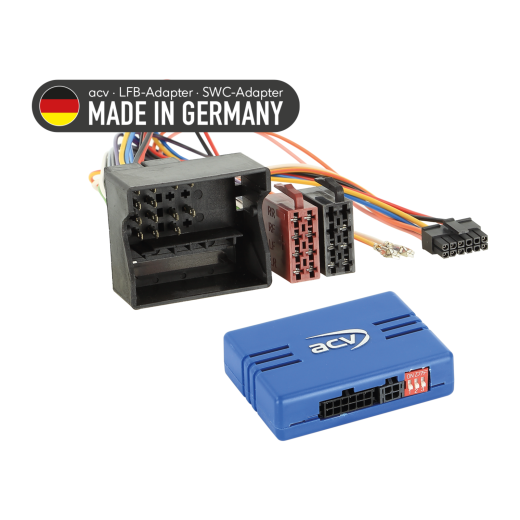

Adaptér ovládania tlačidiel na volante pre BMW / Mercedes / Smart / VW ACV SWC 42A-1190-003-0

Adaptér ovládania tlačidiel na volante pre BMW / Mercedes / Smart / VW ACV SWC 42A-1190-003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • BMW 1er (E81/E82/E87/E88) (03/2004 -> 10/2013) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku. Vozidlá s PDC vzadu vyžadujú adaptér 42cxpdc.
  • BMW 3er (E90/E91/E92/E93) (03/2005 -> 10/2013) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku. Vozidlá s PDC vzadu vyžadujú adaptér 42cxpdc.
  • Mercedes A-class (C169/W169) (10/2004 -> 04/2008) - pôvodné autorádio OEM.
  • Mercedes A-class (C169/W169) (06/2008 -> 06/2012) - pôvodné autorádio OEM.
  • Mercedes B-class (T245) (07/2005 -> 04/2008) - pôvodné autorádio OEM.
  • Mercedes B-class (T245) (04/2008 -> 09/2011) - pôvodné autorádio OEM.
  • Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007) - pôvodné autorádio OEM.
  • Mercedes C-class (C204/S204/W204) (08/2007 -> 01/2011) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes C-class (C204/S204/W204) (03/2011 -> 10/2015) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes Citan 420 (W420) (10/2021 -> 2024) - pôvodné autorádio OEM.
  • Mercedes CLC-class (CL203) (06/2008 -> 02/2011) - pôvodné autorádio OEM.
  • Mercedes CLK-class (W209) (04/2005 -> 01/2010) - pôvodné autorádio OEM.
  • Mercedes CLS-class (C219) (04/2008 -> 09/2010) - pôvodné autorádio OEM.
  • Mercedes E-class (S211/W211) (03/2008 -> 01/2009) - pôvodné autorádio OEM.
  • Mercedes E-class (A212/C212/S212/W204) (02/2009 -> 03/2013) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes G-class (W463) (04/2007 -> 06/2008) - pôvodné autorádio OEM.
  • Mercedes G-class (W164) (09/2008 -> 06/2012) - pôvodné autorádio OEM.
  • Mercedes GL-class (X164) (09/2006 -> 05/2009) - pôvodné autorádio OEM.
  • Mercedes GL-class (X164) (05/2009 -> 07/2012) - pôvodné autorádio OEM.
  • Mercedes M-class (W164) (07/2005 -> 04/2008) - pôvodné autorádio OEM.
  • Mercedes M-class (W164) (10/2008 -> 07/2011) - pôvodné autorádio OEM.
  • Mercedes ML (W164) (07/2005 -> 04/2008) - pôvodné autorádio OEM.
  • Mercedes ML (W164) (10/2008 -> 07/2011) - pôvodné autorádio OEM.
  • Mercedes R-class (W251) (09/2005 -> 05/2007) - pôvodné autorádio OEM.
  • Mercedes R-class (W251) (05/2007 -> 05/2010) - pôvodné autorádio OEM.
  • Mercedes SL-class (R230) (03/2006 -> 02/2008) - pôvodné autorádio OEM.
  • Mercedes SL-class (R230) (04/2008 -> 12/2011) - pôvodné autorádio OEM.
  • Mercedes SLK-class (R171) (04/2008 -> 03/2011) - pôvodné autorádio OEM.
  • Mercedes Sprinter (W906) (04/2006 -> 08/2013) - pôvodné autorádio OEM.
  • Mercedes Sprinter (W906) (08/2013 -> 05/2018) - pôvodné autorádio OEM.
  • Mercedes Sprinter (W907/W910) (06/2018 -> 12/2020) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes Sprinter (W907/W910) (11/2019 -> 2024) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - pôvodné autorádio OEM.
  • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - pôvodné autorádio OEM.
  • Mercedes Vito (W447) (10/2014 -> 02/2019) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku. Iba funkcia hlasitosti u OEM HU Audio 10.
  • Mercedes Vito (W447) (05/2019 -> 2024) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku. Iba funkcia hlasitosti u OEM HU Audio 10.
  • Smart For Four (W454) (01/2004 -> 04/2007) - pôvodné autorádio OEM. Vozidlá s Comand OEM Sat Nav 40-pin Quadlock.
  • VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - pôvodné autorádio OEM.
  • VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - pôvodné autorádio OEM. Vozidlá s odpojením trvalého prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: 40-pinový Quadlock Mercedes (položka: 42cx28).

Nastavenie:

  • Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

  • Vozidlá Mercedes s Audio 20 2-DIN OEM HU.
  • Vozidlá Mercedes s Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
  • Vozidlá Mercedes Citan 420 (W420) s Browse 1-DIN OEM HU.
  • Vozidlá Mercedes Sprinter (W907/W910) s Browse 1-DIN OEM HU.
  • Vozidlá Mercedes Vito (W447) s Audio 10 / Audio 15 OEM HU.
  • Vozidlá Mercedes Vito (W447) s Audio 30 / Audio 40 OEM Sat Nav.
  • Vozidlá VW Crafter s RCD 3002 OEM HU.
  • Vozidlá VW Crafter s RNS 4001 / RNS 5001 OEM Sat Nav.

Diagnostická LED indikácia:

  • Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
  • Modré svietenie: CAN Bus aktívny.
  • Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1190-003-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
