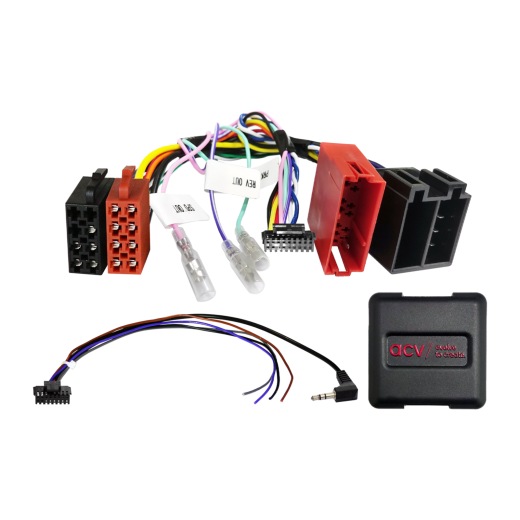

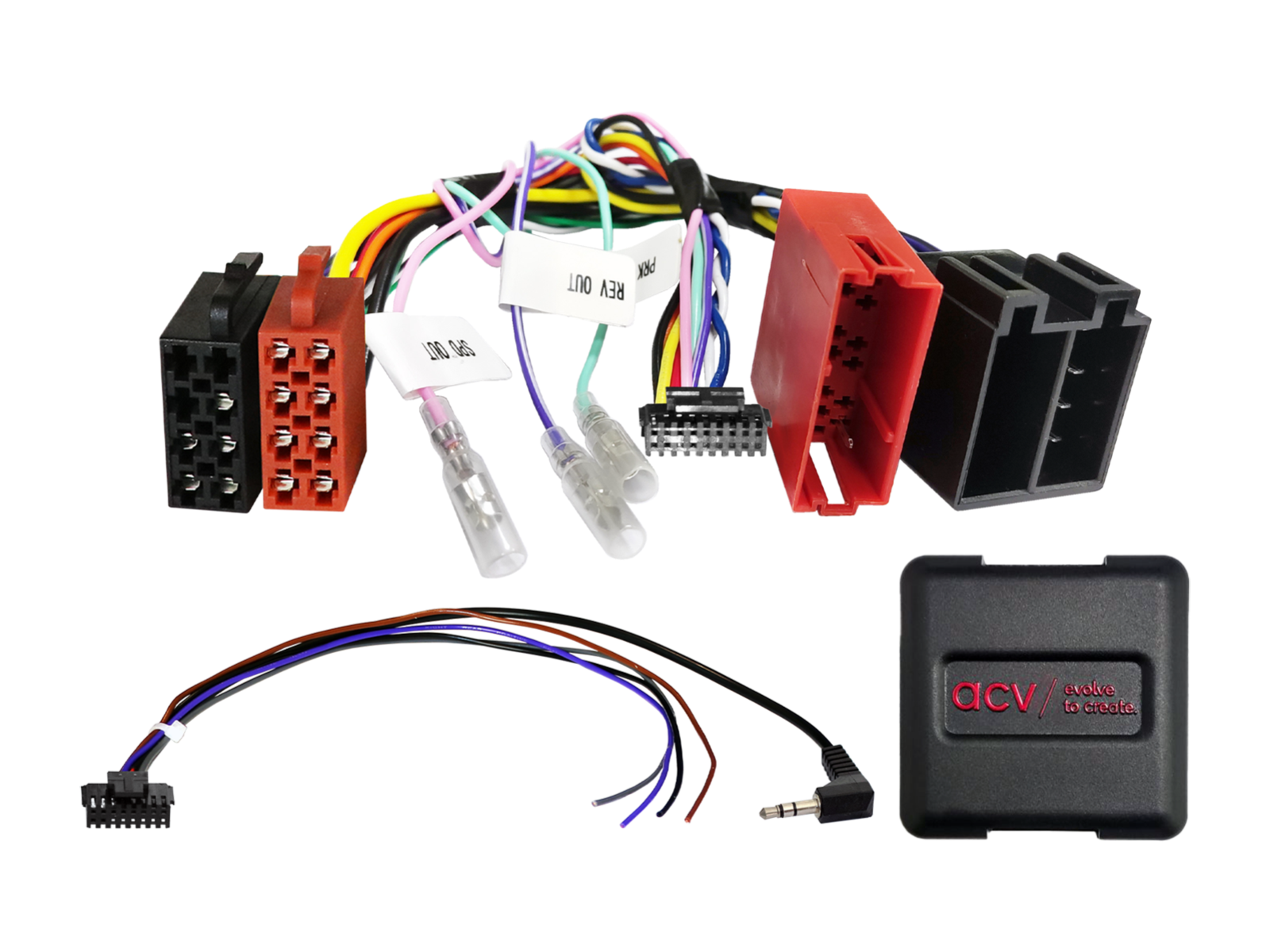

Adaptér ovládania tlačidiel na volante pre Nissan / Opel / Renault

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Nissan NV 400 (09/2010 -> 06/2014) - pôvodné OEM autorádio.
Nissan Primastar (01/2011 -> 05/2015) - vozidlá s OEM HU s displejom bez predného USB.

Opel Movano (B) (02/2010 -> 08/2014) - pôvodné OEM autorádio.
Opel Vivaro B (01/2011 -> 08/2014) - vozidlá s OEM HU s displejom bez predného USB.

Renault Clio III (05/2009 -> 04/2014) - pôvodné OEM autorádio.
Renault Grand Modus (01/2008 -> 03/2013) - pôvodné OEM autorádio.
Renault Grand Scenic (04/2009 -> 09/2016) - pôvodné OEM autorádio.
Renault Laguna III (10/2007 -> 09/2014) - pôvodné OEM autorádio.
Renault Master III (02/2010 -> 08/2014) - pôvodné OEM autorádio.
Renault Modus (04/2008 -> 12/2012) - pôvodné OEM autorádio.
Renault Mégane III (10/2008 -> 12/2013) - pôvodné OEM autorádio.
Renault Scenic III (06/2009 -> 02/2012) - pôvodné OEM autorádio.
Renault Trafic II (01/2011 -> 08/2014) - vozidlá s OEM HU s displejom bez predného USB.
Renault Twingo II (09/2009 -> 12/2011) - vozidlá s aktualizovaným zoznamom OEM autorádií.
Renault Wind (08/2010 -> 08/2013) - vozidlá s aktualizovaným zoznamom OEM autorádií.

Informácie CAN Bus

Konektory a rozhrania:

Konektor: ISO / Mini ISO.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA).

Kompatibilita s vozidlami:

Vozidlá s externým displejom – displej musí byť znovu pripojený k vozidlu.
Vozidlá bez Arkamys DSP OEM zosilňovacieho systému.
Vozidlá bez OEM HU s displejom zabudovaným bez predného USB.
Vozidlá bez Radiosat Classic OEM HU – kontaktujte podporu.
Nastavenie dátumu/času podporované.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
Pre plnú aktiváciu adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené, a to bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom, hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pokiaľ vykonávate úpravy zapojenia alebo vedenia kábláže:

Zapojenie a úpravy môže vykonávať iba odborný a školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy v predpripravenej kábláži môžu viesť k strate záruky produktu.
