Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42A-1300-002-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (11/16->09/20, 10/20->25), Innova (11->15), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), (04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/09->01/16, 01/16->12/18), Verso (AR2) (03/11->07/14, 07/14->12/15) a Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20)
Viac o produkte
55,76 EUR
Katalógové číslo: 42A-1300-002-0
Skladom (1 ks)
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

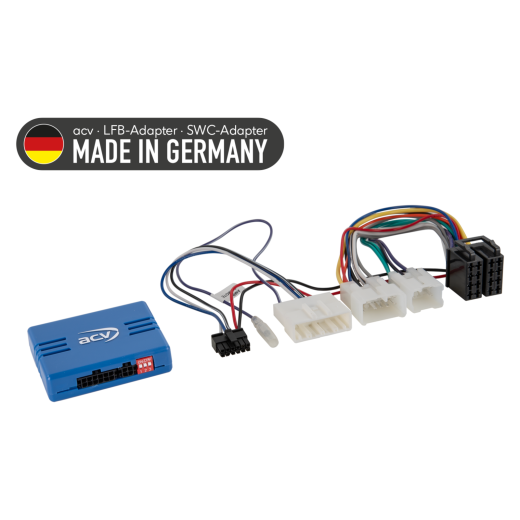

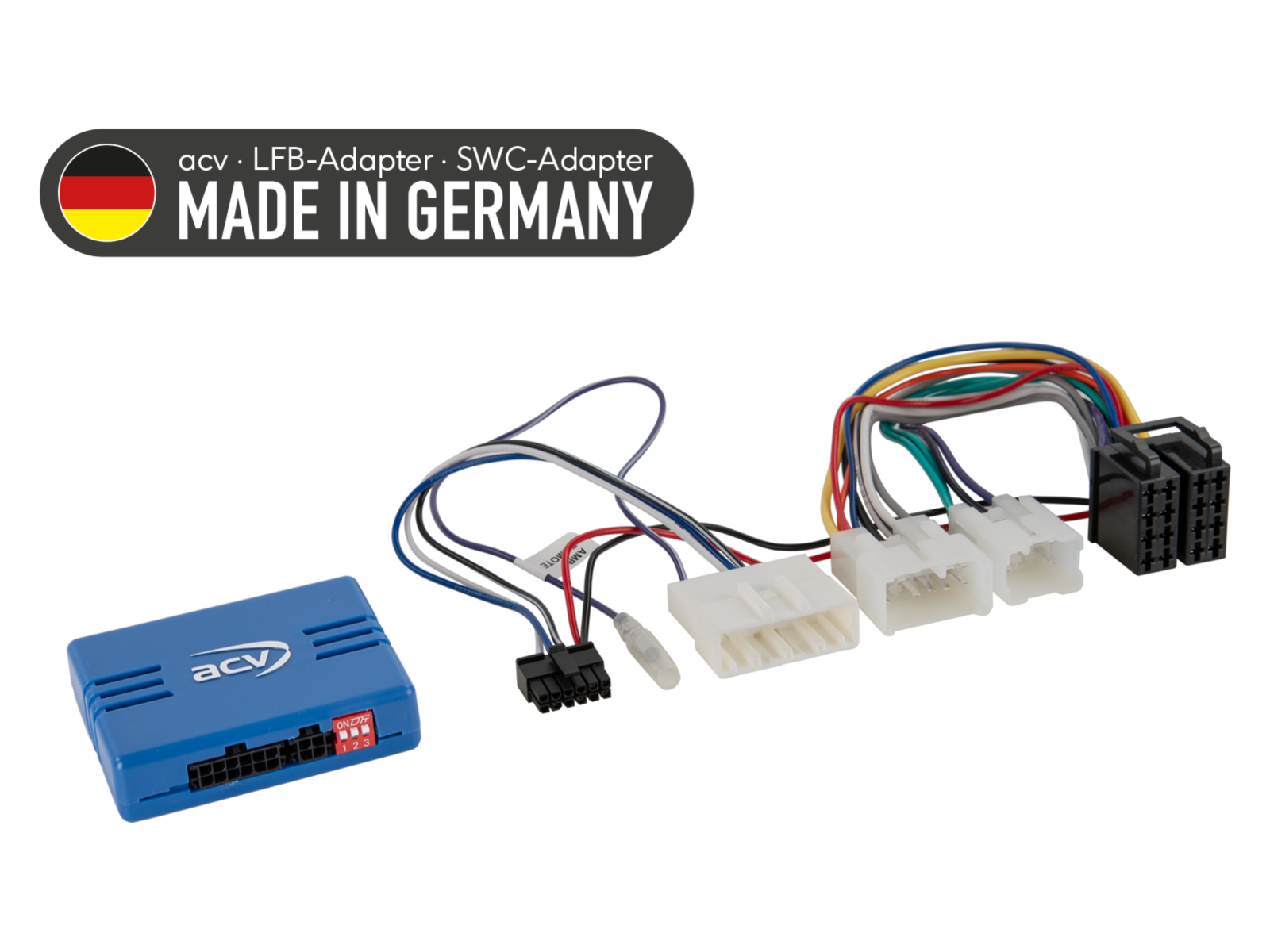

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42A-1300-002-0

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42A-1300-002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Toyota Auris (E150) 03/2010 -> 01/2013 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Avensis (T27) 01/2012 -> 06/2015 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Corolla (E170) 04/2014 -> 12/2016 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Fortuner 2011 -> 2015 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Hilux (N25) 12/2011 -> 08/2016 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Hilux (AN1P) 11/2016 -> 09/2020 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Hilux (AN1P) 10/2020 -> 2025 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému, bez OEM audiosystému JBL.
  • Toyota Innova 2011 -> 2015 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota RAV4 (XA3) 04/2009 -> 05/2010 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota RAV4 (XA3) 05/2010 -> 02/2013 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Verso (AR2) 04/2009 -> 01/2013 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Verso (AR2) 04/2013 -> 06/2018 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Verso-S (XP12) 03/2011 -> 07/2014 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Verso-S (XP12) 07/2014 -> 12/2015 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Yaris (XP13) 11/2011 -> 08/2014 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Yaris (XP13) 09/2014 -> 03/2017 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.
  • Toyota Yaris (XP13) 04/2017 -> 08/2020 - pôvodné autorádio Matsushita / Fujitsu Ten, vozidlá s OEM parkovacou kamerou, bez OEM 360° kamerového systému.

Informácie CAN Bus

Konektory a napájanie:

  • Typ systému: analógový.
  • Konektory: 10-pin / 6-pin / 28-pin Toyota.

Nastavenie:

  • Skontrolujte DIP prepínače podľa návodu (BDA).

Špeciálne poznámky:

  • Vozidlá na hranici modelových rokov: použite kábláž 20-pin + 28-pin (položka: 42a-1300-00c).

Diagnostická LED indikácia:

  • Modré svietenie: interface aktívny, prítomný +12 V zapaľovací prúd.
  • Červené svietenie: detekovaná funkcia tlačidiel na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Na úplnú aktiváciu adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho káblu k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať iba odborne zaškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1300-002-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
