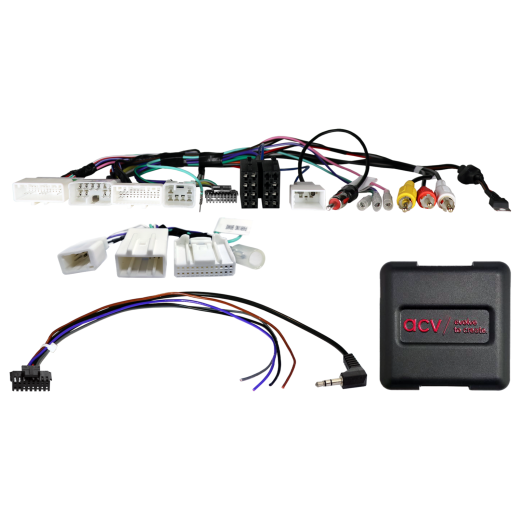

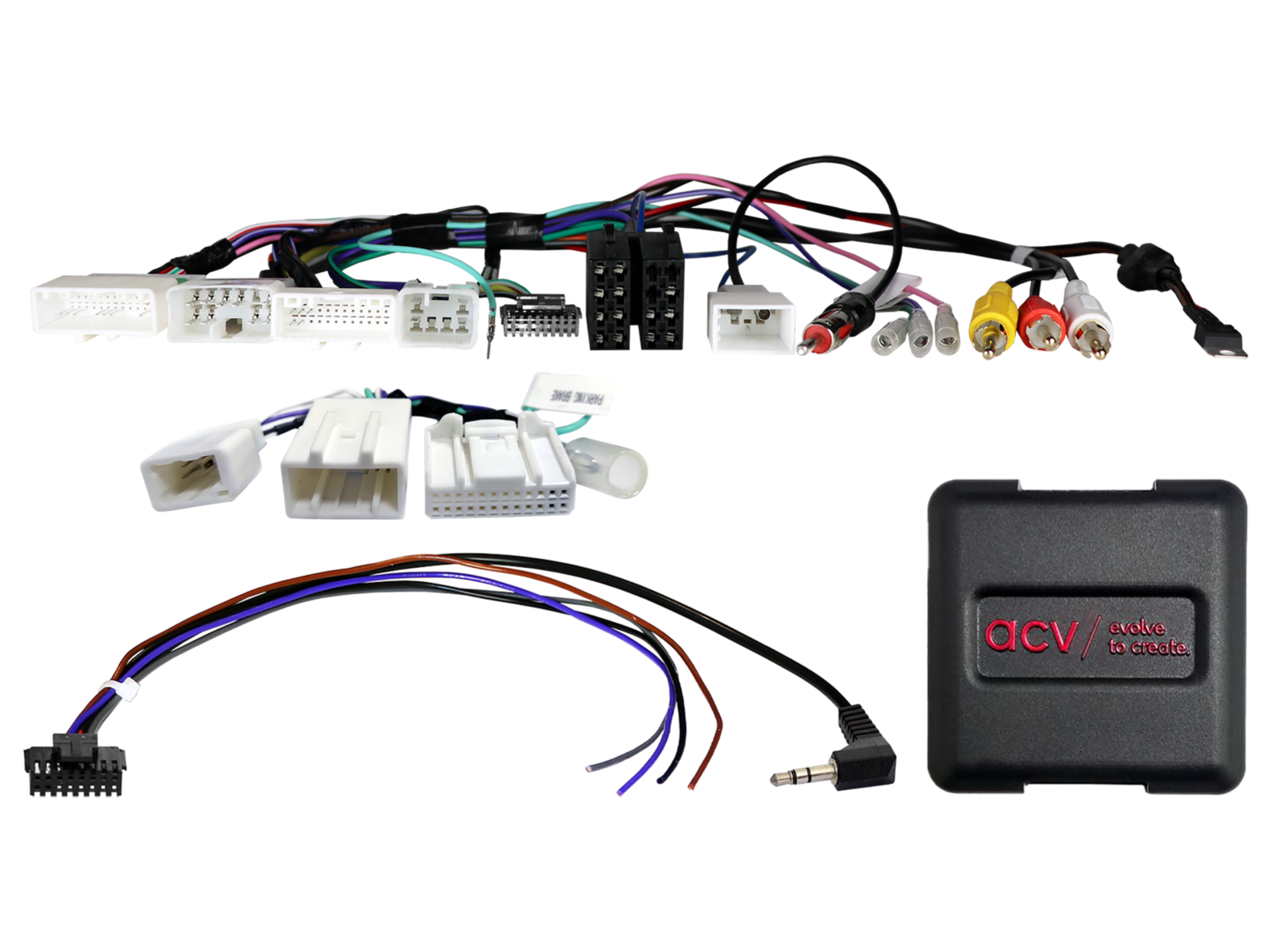

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42XTY015-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Toyota Auris (E150) (03/2010 -> 01/2013) - pôvodné OEM autorádio.
Toyota Avensis (T27) (01/2012 -> 06/2015) - pôvodné OEM autorádio.
Toyota Corolla (E170) (04/2014 -> 12/2016) - pôvodné OEM autorádio.
Toyota Fortuner (2011 -> 2015) - pôvodné OEM autorádio.
Toyota Hilux (N25) (12/2011 -> 08/2016) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (11/2016 -> 09/2020) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (10/2020 -> 2025) - pôvodné OEM autorádio, vozidlá bez OEM JBL rádia.
Toyota Innova (2011 -> 2015) - pôvodné OEM autorádio.
Toyota Prius ZVW30/ZVW35 (XW3) (04/2012 -> 02/2016) - pôvodné OEM autorádio.
Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - pôvodné OEM autorádio.
Toyota RAV4 (XA3) (04/2009 -> 05/2010) - pôvodné OEM autorádio.
Toyota RAV4 (XA3) (05/2010 -> 02/2013) - pôvodné OEM autorádio.
Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - pôvodné OEM autorádio.
Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - pôvodné OEM autorádio, vozidlá bez OEM JBL rádia.
Toyota Verso (AR2) (04/2009 -> 01/2013) - pôvodné OEM autorádio.
Toyota Verso (AR2) (04/2013 -> 06/2018) - pôvodné OEM autorádio.
Toyota Verso-S (XP12) (03/2011 -> 07/2014) - pôvodné OEM autorádio.
Toyota Verso-S (XP12) (07/2014 -> 12/2015) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (11/2011 -> 08/2014) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (09/2014 -> 03/2017) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (04/2017 -> 08/2020) - pôvodné OEM autorádio.

CAN Bus informácie

Konektory a napájanie:

Konektory: 10-pin / 6-pin / 28-pin Toyota.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Pripojenie OEM antény: DIN (samec).
Pripojenie OEM zadnej kamery: 24-pin > RCA (žltý) kamerový vstup.
Pripojenie OEM adaptéra kamery: 16-pin > 24-pin.
Pripojenie OEM USB: USB-A.
Pripojenie OEM AUX: RCA (červený/biely).
Modrý vodič: +12 V napájanie antény (remote).
Napájanie OEM kamery: +6 V.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA / manuál rádia).

Kompatibilita s vozidlami:

Analógové ovládanie z volantu (SWC).
Vozidlá s / bez OEM zadnej kamery.
Vozidlá bez 360° OEM kamerového systému.

Špeciálne prípady a upozornenia:

Vozidlá s odlišným osadením pinov alebo s OEM navigáciou: pred pripojením vždy overte pinout meraním, aby ste predišli chybám alebo poškodeniu.
Signál spiatočky +12 V alternatívne: červený 4-žilový kábel 0,5 mm – zadné obloženie batožinového priestoru (overiť meraním).
Napájanie OEM kamery +6 V: overte správne priradenie s OEM HU pred inštaláciou.
Video (+/–): overte správne priradenie s OEM HU pred inštaláciou.
USB a AUX: overte správne priradenie s OEM HU pred inštaláciou.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel (patch lead) pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte pôvodné rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla HU:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte pôvodné OEM HU.
Spustite pôvodnú jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
