Adaptér ovládania tlačidiel na volante pre Mercedes / Smart / VW ACV SWC 42A-1190-00C

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (06/08->02/11), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), CLK-class (W209) (04/05->01/10), CLS-class E-Class (W210) (06/99->12/02), E-Class (S211/W211) (03/08->01/09), E-Class (A212/C212/S212/W204) (02/09->03/13), G-Class (4 G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), R-kľúč (W251) (C199) (12/03->12/09), Šprintér (W906) (04/06->08/13, 08/13->05/18), Šprintér (W907/W910) (04/06->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24), Smart For Four (W454) (03/06->07/11, 07/11->11/16)
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

-27 %

Popis a parametre

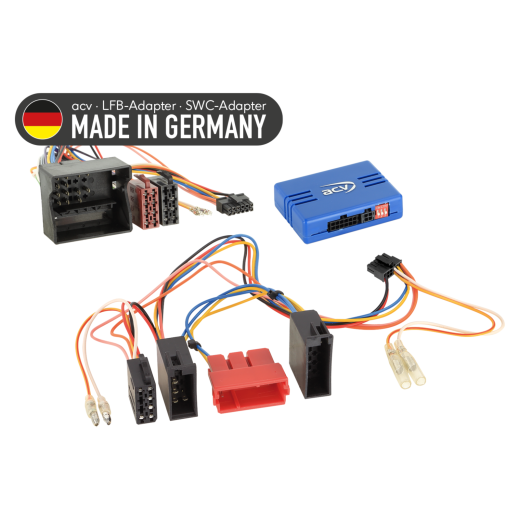

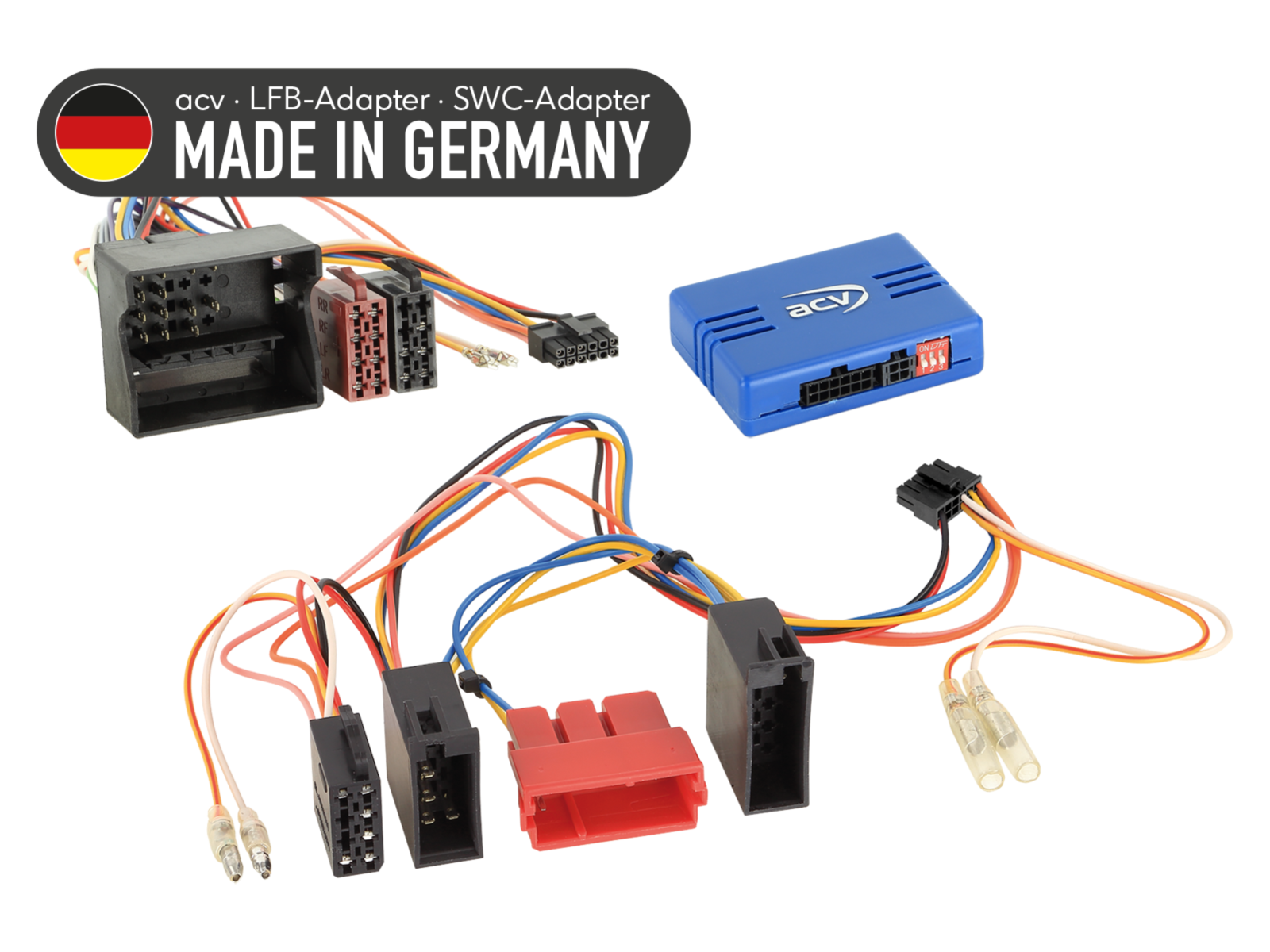

Adaptér ovládania tlačidiel na volante pre Mercedes / Smart / VW 42A-1190-00C

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Mercedes A-class C169 W169 2004 -> 2008 - pôvodné autorádio Audio 5/10.
Mercedes A-class C169 W169 2008 -> 2012 - pôvodné autorádio Audio 5/10.
Mercedes B-class T245 2005 -> 2008 - pôvodné autorádio Audio 5/10.
Mercedes B-class T245 2008 -> 2011 - pôvodné autorádio Audio 5/10.
Mercedes C-class CL203 S203 W203 2004 -> 2007 - pôvodné autorádio Audio 20/30.
Mercedes C-class C204 S204 W204 2007 -> 2011 - pôvodné autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30.
Mercedes C-class C204 S204 W204 2011 -> 2015 - pôvodné autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30.
Mercedes Citan 420 W420 2021 -> 2023 - pôvodné autorádio Browse 1-DIN.
Mercedes CLC-class CL203 2008 -> 2011 - pôvodné autorádio Audio 20/30.
Mercedes CLK-class C208 1999 -> 2003 - pôvodné autorádio Audio 10.
Mercedes CLK-class C209 2002 -> 2005 - pôvodné autorádio Audio 20.
Mercedes CLK-class W209 2005 -> 2010 - pôvodné autorádio Audio 20/30.
Mercedes CLS-class C219 2008 -> 2010 - pôvodné autorádio Audio 20/30.
Mercedes E-class W210 1999 -> 2002 - pôvodné autorádio Audio 10/30.
Mercedes E-class S211 W211 2008 -> 2009 - pôvodné autorádio Audio 20/30.
Mercedes E-class A212 C212 S212 W204 2009 -> 2013 - pôvodné autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30.
Mercedes G-class W463 2007 -> 2008 - pôvodné autorádio Audio 20/30.
Mercedes G-class W164 2008 -> 2012 - pôvodné autorádio Audio 20/30/50/Comand NTG 2/2.5.
Mercedes GL-class X164 2006 -> 2009 - pôvodné autorádio Audio 20/30.
Mercedes GL-class X164 2009 -> 2012 - pôvodné autorádio Audio 20/30.
Mercedes M-class W164 2005 -> 2008 - pôvodné autorádio Audio 20/30.
Mercedes M-class W164 2008 -> 2011 - pôvodné autorádio Audio 20/30.
Mercedes ML W164 2005 -> 2008 - pôvodné autorádio Audio 20/30.
Mercedes ML W164 2008 -> 2011 - pôvodné autorádio Audio 20/30.
Mercedes R-class W251 2005 -> 2007 - pôvodné autorádio Audio 20/30.
Mercedes R-class W251 2007 -> 2010 - pôvodné autorádio Audio 20/30.
Mercedes SL-class R230 2001 -> 2006 - pôvodné autorádio Audio 20/30.
Mercedes SLK-class R171 2008 -> 2011 - pôvodné autorádio Audio 20/30.
Mercedes SLR C199 2003 -> 2009 - pôvodné autorádio Audio 20/30.
Mercedes Sprinter W906 2006 -> 2013 - pôvodné autorádio Audio 10/15/30.
Mercedes Sprinter W906 2013 -> 2018 - pôvodné autorádio Audio 10/15/30.
Mercedes Sprinter W907 W910 2018 -> 2020 - pôvodné autorádio Audio 10/15/30. Len funkcia ovládania hlasitosti.
Mercedes Sprinter W907 W910 2019 -> 2024 - pôvodné autorádio Audio 10/15/30. Len funkcia ovládania hlasitosti.
Mercedes Vito/Viano W639 2003 -> 2010 - pôvodné autorádio Audio 10/15.
Mercedes Vito/Viano W639 2010 -> 2014 - pôvodné autorádio Audio 10/15.
Mercedes Vito W447 2014 -> 2019 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30. Len funkcia ovládania hlasitosti.
Mercedes Vito W447 2019 -> 2024 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30. Len funkcia ovládania hlasitosti.

Smart For Four W454 2004 -> 2007 - pôvodné autorádio Comand.

VW Crafter I 2EC 2EK 2F 2006 -> 2011 - pôvodné autorádio RCD 2001.
VW Crafter I 2EC 2EK 2F 2011 -> 2016 - pôvodné autorádio RCD 3002. Vozidlá s funkciou +12V odpojenie trvalého prúdu svorka 30.

CAN Bus informácie

Konektory a napájanie:

Konektor: 40pinový Quadlock Mercedes.
Konektor: ISO / 10pin ISO / Mini ISO Mercedes.

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

Vozidlá s originálnym rádiom Audio 5/10/20/30/40.
Vozidlá s OEM navigáciami Audio 30 APS, Audio 50 APS, Comand NTG 2/2.5.
Vozidlá s Browse 1-DIN (Citan, Sprinter).

Vozidlá s OEM zosilňovačom:

Vyžadovaný aktívny adaptér systému podľa typu (MOST na RCA, ISO na ISO).

Diagnostická LED indikácia:

Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívne +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať len odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
