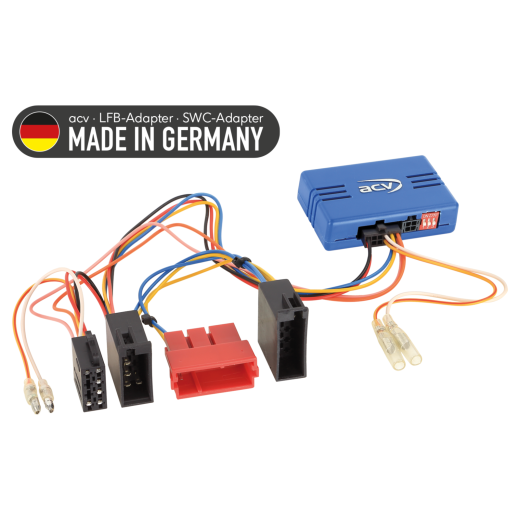

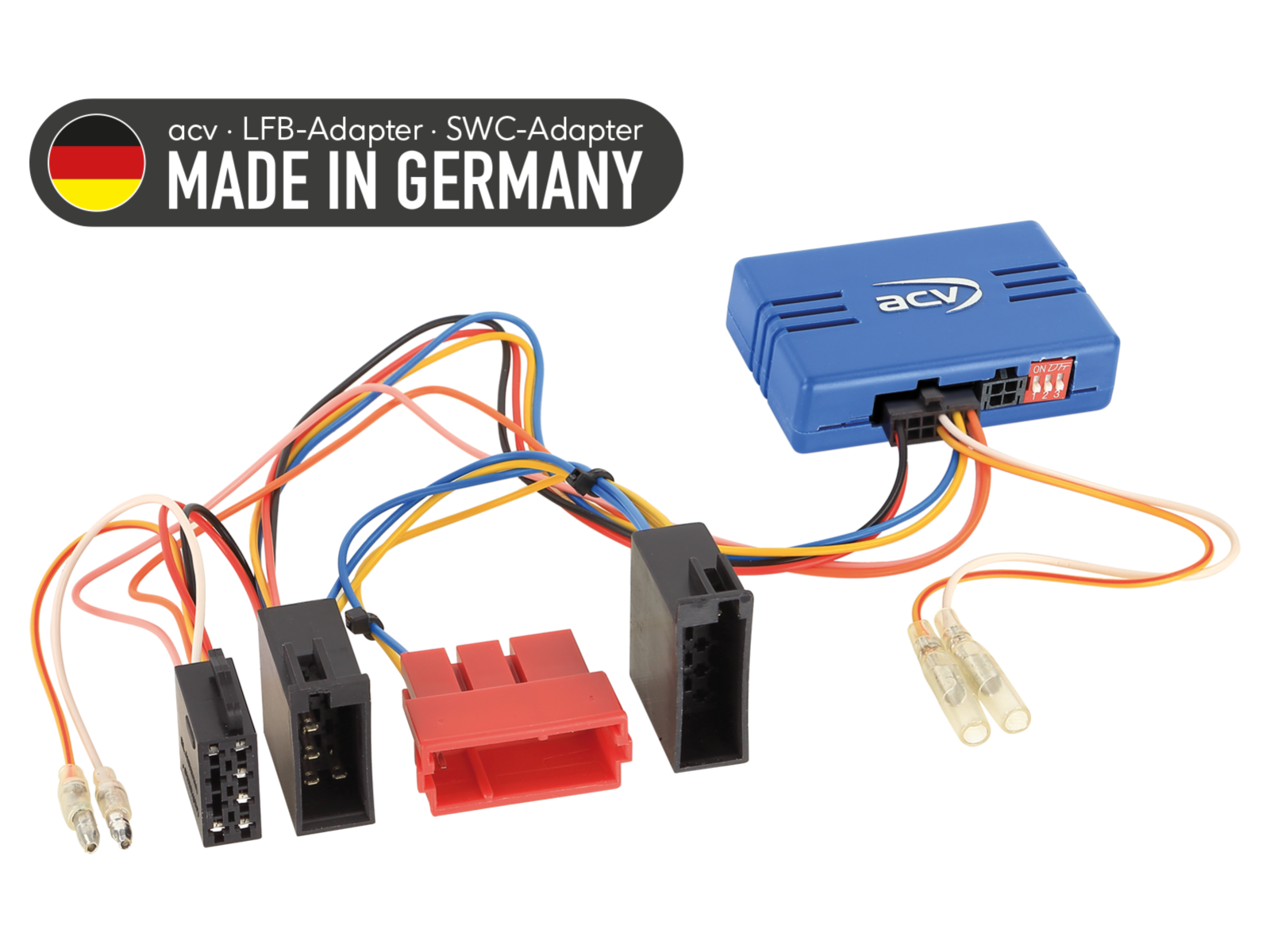

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mercedes A-class (W169) (07/99->03/03), CLK-class (C209) (03/02->05/05), E-class (W210) (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (07/03->08/10, 09/10->03/14), Vito (W447) (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1190-001-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0
  • Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0
  • Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0
  • Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Mercedes A-class (W169) (10/2004 -> 04/2012) - pôvodné autorádio OEM.
  • Mercedes A-class (C169) (11/2004 -> 07/2011) - pôvodné autorádio OEM.
  • Mercedes B-class (T245) (06/2005 -> 06/2011) - pôvodné autorádio OEM.
  • Mercedes C-class (W203) (03/2000 -> 01/2005) - pôvodné autorádio OEM.
  • Mercedes CLK-class (C208) (07/1999 -> 03/2003) - pôvodné autorádio OEM.
  • Mercedes CLK-class (C209) (03/2002 -> 05/2005) - pôvodné autorádio OEM.
  • Mercedes E-class (W210) (06/1999 -> 12/2002) - pôvodné autorádio OEM.
  • Mercedes SL-class (R230) (08/2001 -> 02/2006) - pôvodné autorádio OEM.
  • Mercedes SLR (C199) (12/2003 -> 12/2009) - pôvodné autorádio OEM.
  • Mercedes Sprinter (W906) (04/2006 -> 08/2013) - pôvodné autorádio OEM.
  • Mercedes Sprinter (W906) (08/2013 -> 05/2018) - pôvodné autorádio OEM.
  • Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - pôvodné autorádio OEM.
  • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - pôvodné autorádio OEM.
  • Mercedes Vito (W447) (10/2014 -> 02/2019) - pôvodné autorádio OEM. Vozidlá s odpojením stáleho prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • Mercedes Vito (W447) (05/2019 -> 01/2024) - pôvodné autorádio OEM. Vozidlá s odpojením stáleho prúdu +12V svorka 30 — pripojiť na poistkovú skrinku.
  • VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - pôvodné autorádio OEM.
  • VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: ISO / 10 Pin ISO / Mini ISO Mercedes.

Nastavenie:

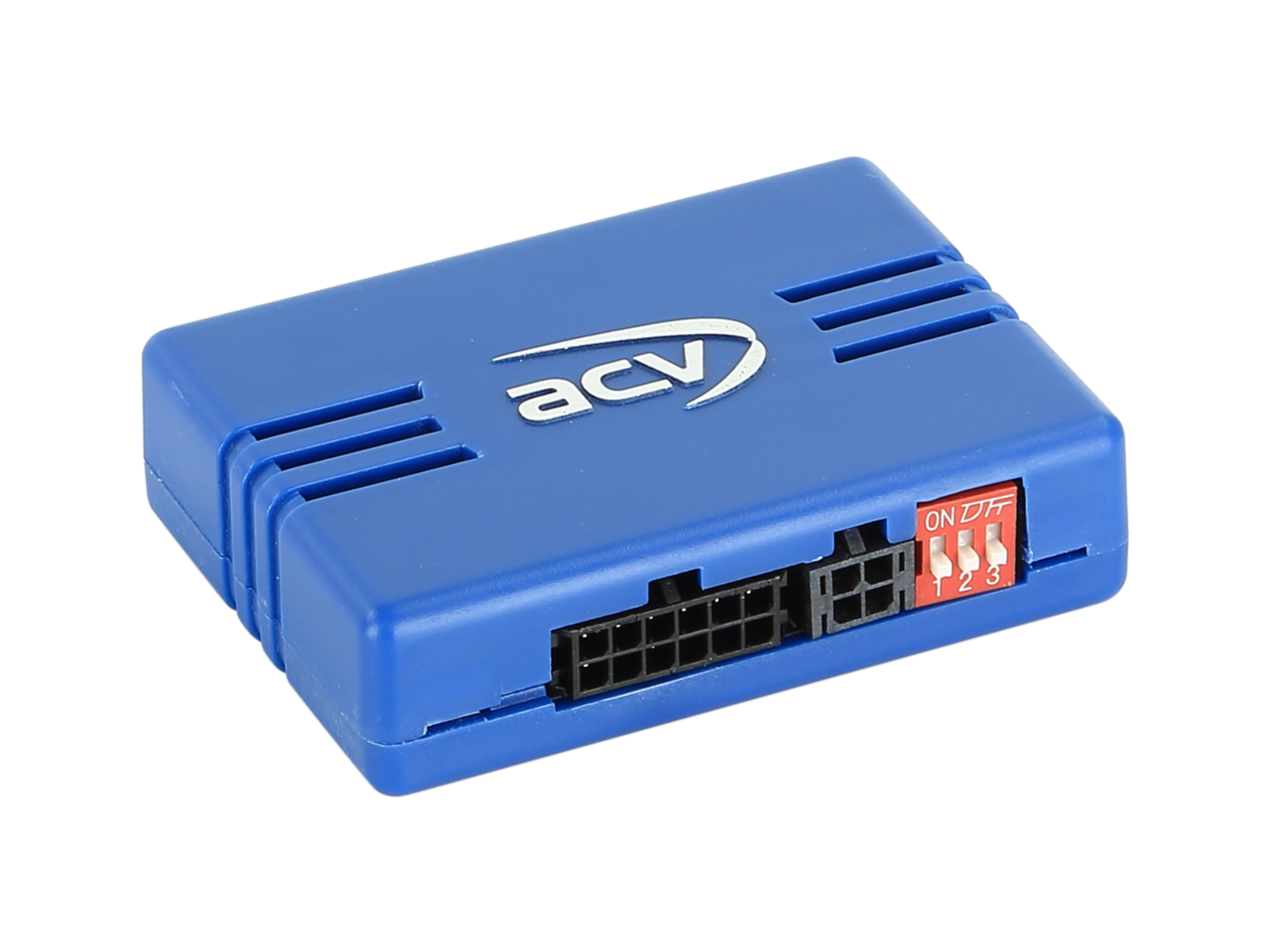

  • Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

  • Vozidlá Mercedes s Audio 5 / Audio 10 1-DIN OEM HU.
  • Vozidlá Mercedes s Audio 30 APS 1-DIN OEM Sat Nav.
  • Vozidlá Mercedes s Comand 2.0 OEM Sat Nav.
  • Vozidlá VW Crafter s RCD 2001 1-DIN OEM HU.
  • Vozidlá Mercedes / VW s otvorenou palubnou doskou — prípadne kódovať na OEM HU.
  • Vozidlá s rôznym pripojením komfortného interiérového CAN Bus — skontrolujte zapojenie podľa manuálu.
  • Vozidlá s OEM zosilňovačom bez optického systému B2B: vyžadovaný aktívny adaptér ISO>ISO (položka: 13-1190-50).

Diagnostická LED indikácia:

  • Modré svietenie: rozhranie aktívne, prítomné napájanie +12V zapaľovanie.
  • Červené svietenie: funkcia tlačidiel ovládania z volantu rozpoznaná.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

  • Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1190-001-0
ZnačkaACV
