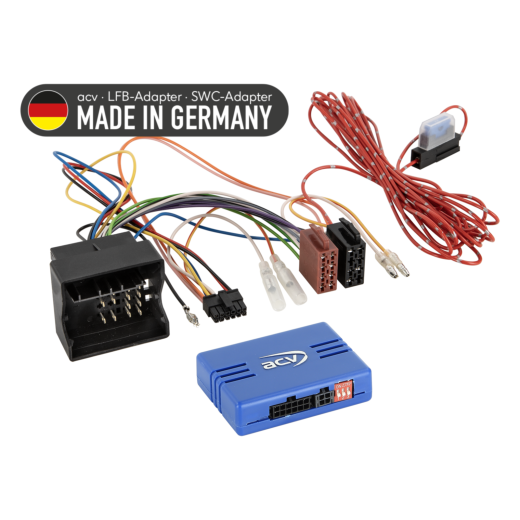

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-011-0

Popis a parametre
Hodnotenie0
Kategórie

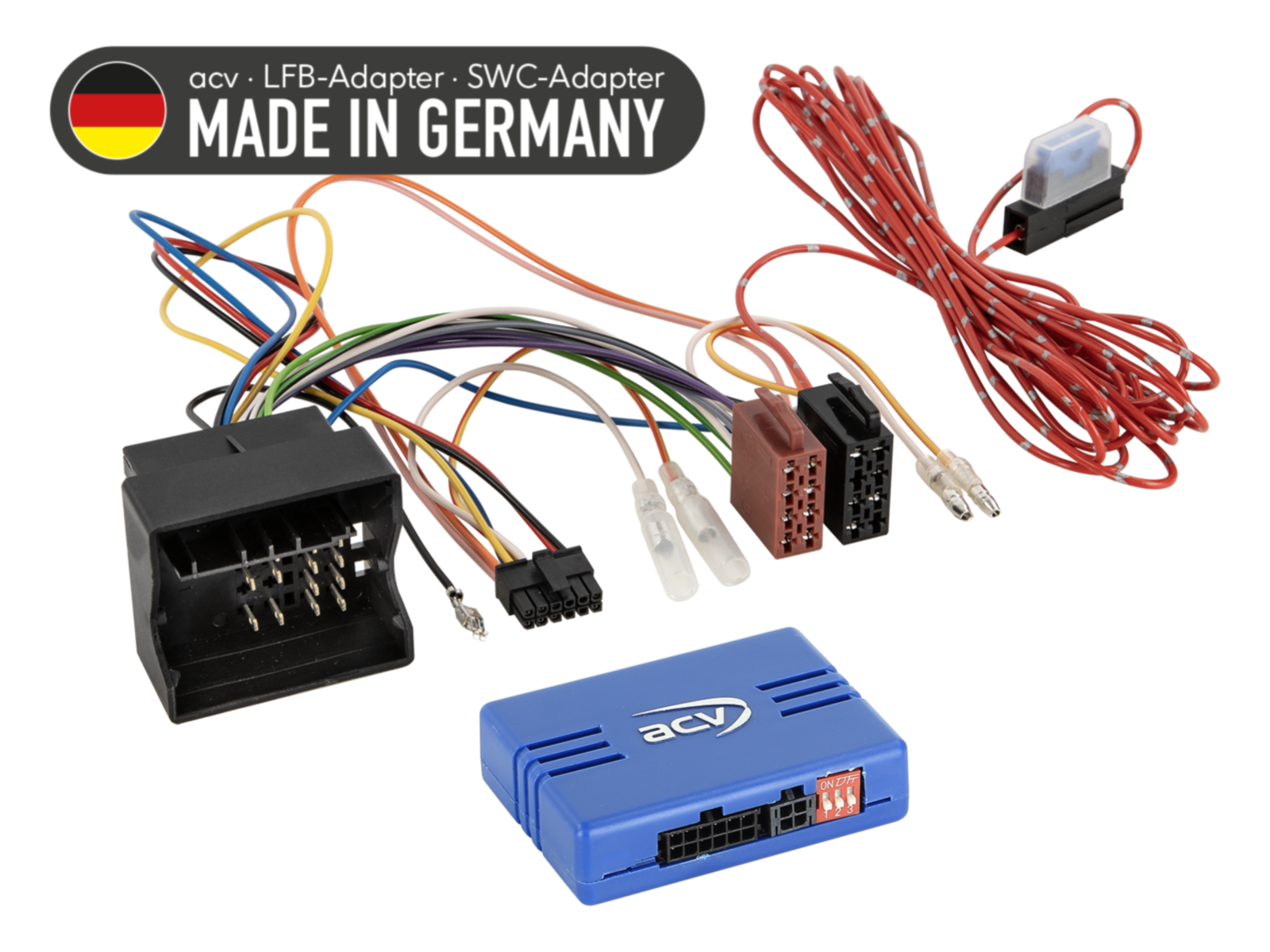

Adaptér ovládania tlačidiel na volante pre Mercedes 42A-1190-011-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne inštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Mercedes C-class C204 S204 W204 2007 -> 2011 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Mercedes C-class C204 S204 W204 2011 -> 2015 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Mercedes E-class A212 C212 S212 W212 2009 -> 2013 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Mercedes E-class A207 C207 S212 W212 2013 -> 2017 - pôvodné autorádio Audio 10/15/30/40. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Mercedes Vito W447 2014 -> 2019 - pôvodné autorádio Audio 10/15. Iba funkcia ovládania hlasitosti. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Mercedes Vito W447 2019 -> 2024 - pôvodné autorádio Audio 10/15. Iba funkcia ovládania hlasitosti. Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.

VW Crafter I 2EC 2EK 2F 2011 -> 2016 - pôvodné autorádio RCD 3002.

CAN Bus informácie

Konektory a napájanie:

Konektor: 40pinový Quadlock BMW (položka: 42cx12).
Napájanie: +12 V stály prúd (svorka 30, poistka) – voľný červený vodič.

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

Vozidlá s funkciou +12V odpojenia stáleho prúdu svorka 30.
Vozidlá Mercedes Vito W447 s Audio 10/15 alebo Audio 30/40.
Vozidlá Mercedes Vito W447 s E-Call vyžadujú E-Call adaptér (položka: 1424-27-0).
Vozidlá bez prípravy na rádio.

Diagnostická LED indikácia:

Modré blikánie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
