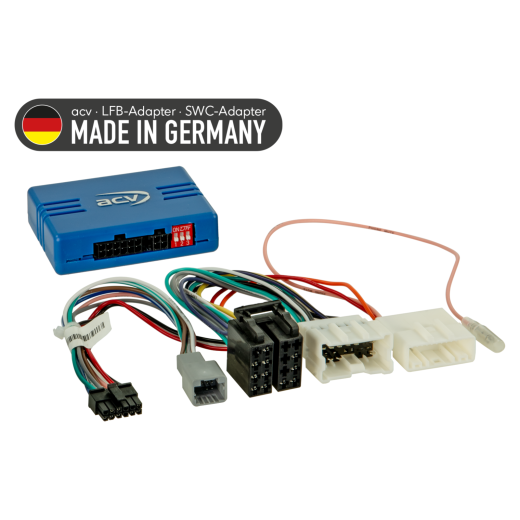

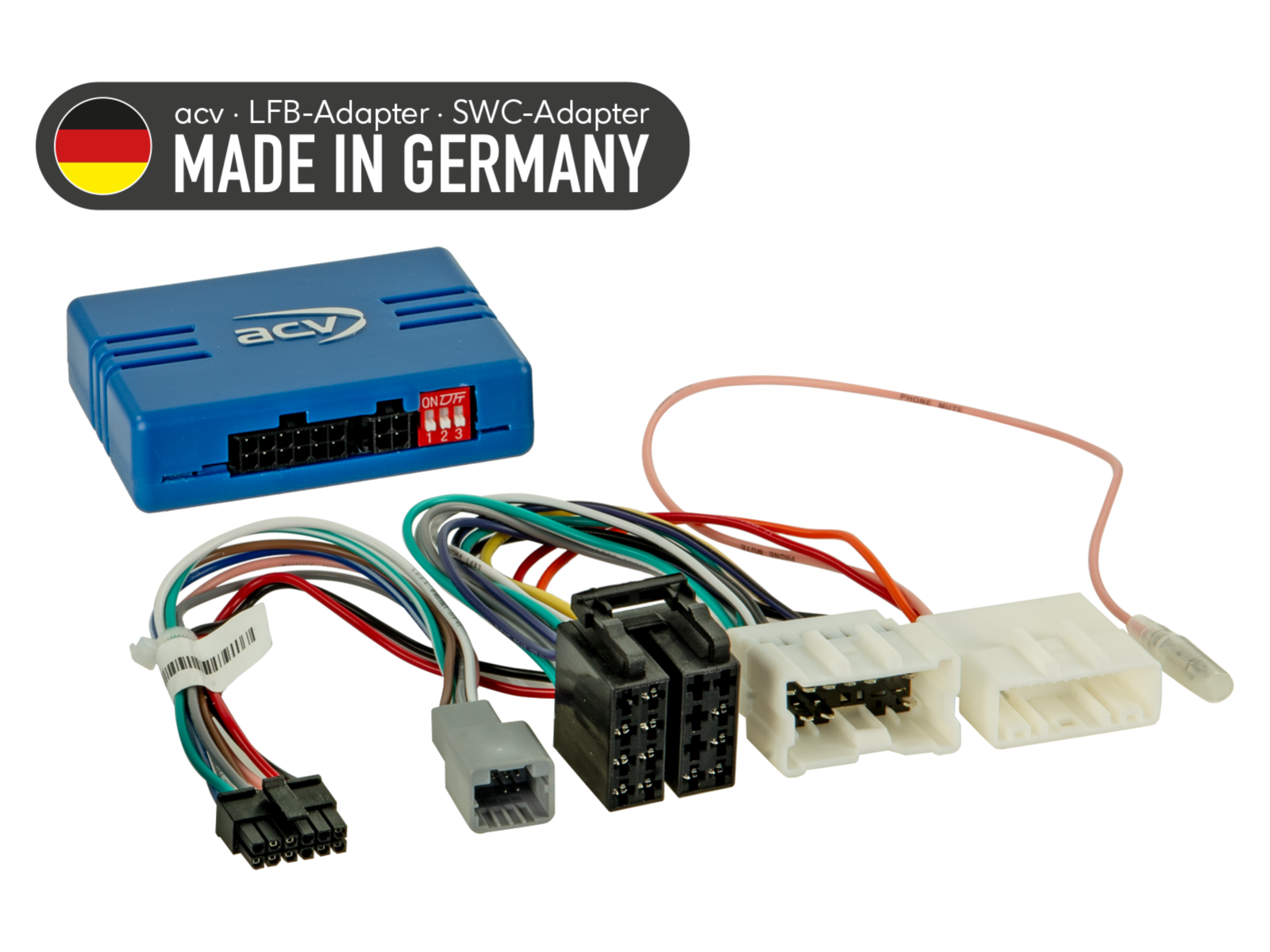

Adaptér ovládania tlačidiel na volante pre Dacia / Fiat / Mercedes Citan / Nissan / Opel / Renault ACV SWC 42A-1254-009-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Dacia Dokker SD 2012 -> 2017 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Dokker SD 2017 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Dokker Stepway SD 2014 -> 2017 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Dokker Stepway SD 2017 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Duster SD 2013 -> 2017 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Duster SR 2018 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Duster SR 2021 -> 2024 - pôvodné autorádio Media Nav / Media Nav Evo. Vozidlá s prípravou na rádio.
Dacia Lodgy SD 2012 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Lodgy Stepway SD 2014 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Logan MCV SD 2013 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Sandero SD 2013 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Dacia Sandero Stepway SD 2013 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.

Fiat Talento ZAF 296 2016 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.

Mercedes Citan W415 2012 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.

Nissan NV300 4 J4 2016 -> 2019 - pôvodné autorádio Media Nav / Media Nav Evo.
Nissan NV300 4 J4 2019 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Nissan NV300 4 J4 2021 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Nissan NV400 M 2014 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Nissan NV400 M 2020 -> 2021 - pôvodné autorádio Media Nav / Media Nav Evo.
Nissan Primastar 4 F4 J4 2011 -> 2015 - pôvodné autorádio Media Nav / Media Nav Evo.

Opel Movano B X62 2013 -> 2019 - pôvodné autorádio Navi 50 Intellilink s predným USB/AUX alebo Media Nav. Vozidlá s 1-DIN OEM čiernym rádiom s predným AUX/USB a dvoma chrómovanými otočnými ovládačmi.
Opel Movano B X62 2019 -> 2021 - pôvodné autorádio Navi 50 Intellilink s predným USB/AUX alebo Media Nav. Vozidlá s 1-DIN OEM čiernym rádiom s predným AUX/USB a dvoma chrómovanými otočnými ovládačmi.
Opel Vivaro B X82 2014 -> 2019 - pôvodné autorádio Navi 50 Intellilink s predným USB/AUX alebo Media Nav. Vozidlá s 1-DIN OEM čiernym rádiom s predným AUX/USB a dvoma chrómovanými otočnými ovládačmi.

Renault Captur R 2013 -> 2017 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Captur R 2017 -> 2019 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Clio IV X98 2012 -> 2016 - pôvodné autorádio Navi 50 Intellilink s predným USB/AUX alebo Media Nav. Vozidlá s 1-DIN OEM čiernym rádiom s predným AUX/USB a dvoma chrómovanými otočnými ovládačmi.
Renault Clio IV X98 2016 -> 2020 - pôvodné autorádio Navi 50 Intellilink s predným USB/AUX alebo Media Nav. Vozidlá s 1-DIN OEM čiernym rádiom s predným AUX/USB a dvoma chrómovanými otočnými ovládačmi.
Renault Kangoo W 2013 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Master III M 2014 -> 2018 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Master III Z.E. M 2018 -> 2020 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Master III M 2019 -> 2024 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Trafic III J JL 2014 -> 2019 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Trafic III J JL 2019 -> 2022 - pôvodné autorádio Media Nav / Media Nav Evo.
Renault Twingo N 2012 -> 2014 - pôvodné autorádio 1-DIN OEM čierne s predným USB.

CAN Bus informácie

Konektory a napájanie:

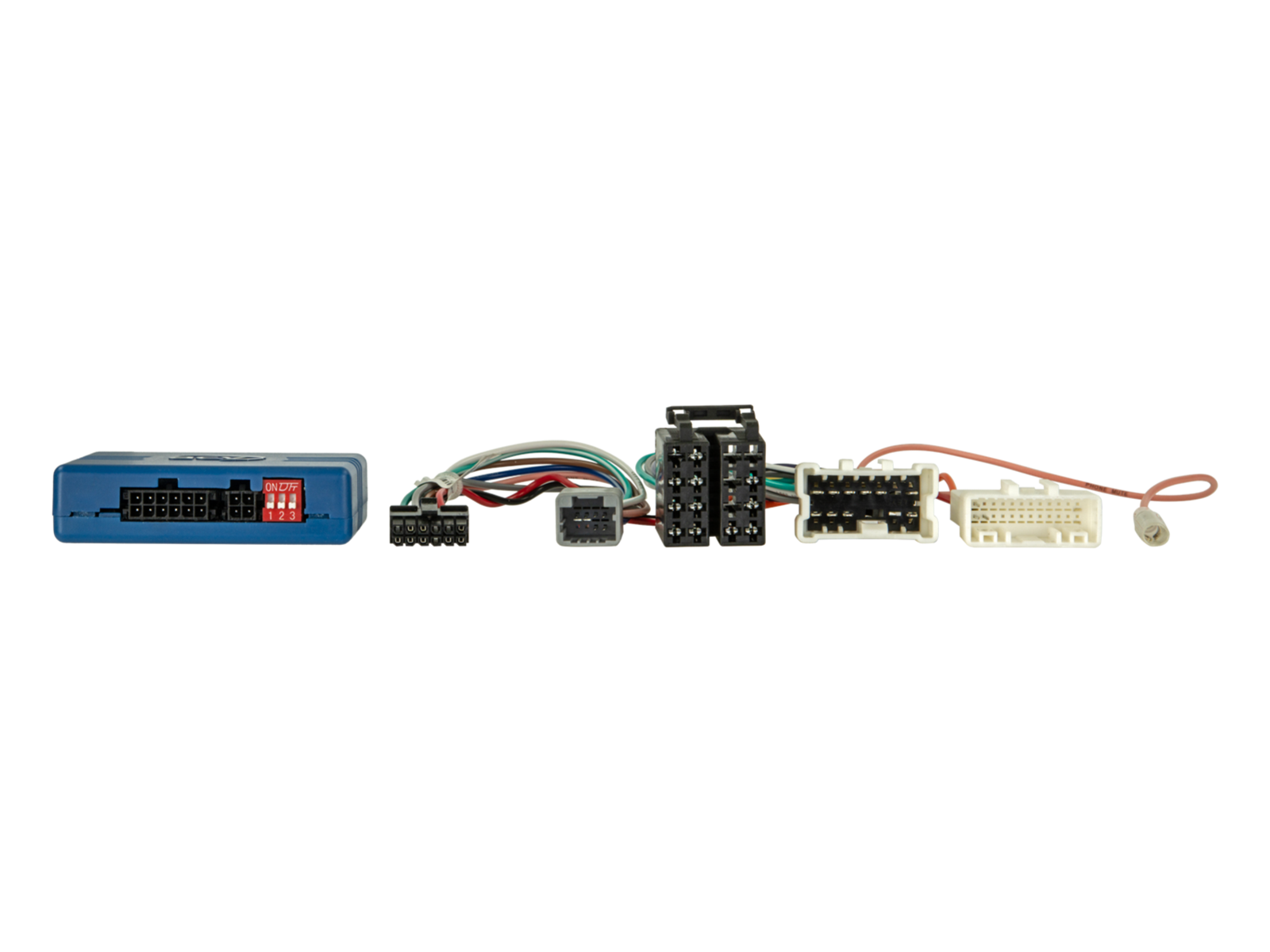

Konektor: 12pin / 24pin / 6pin Dacia.

Nastavenie:

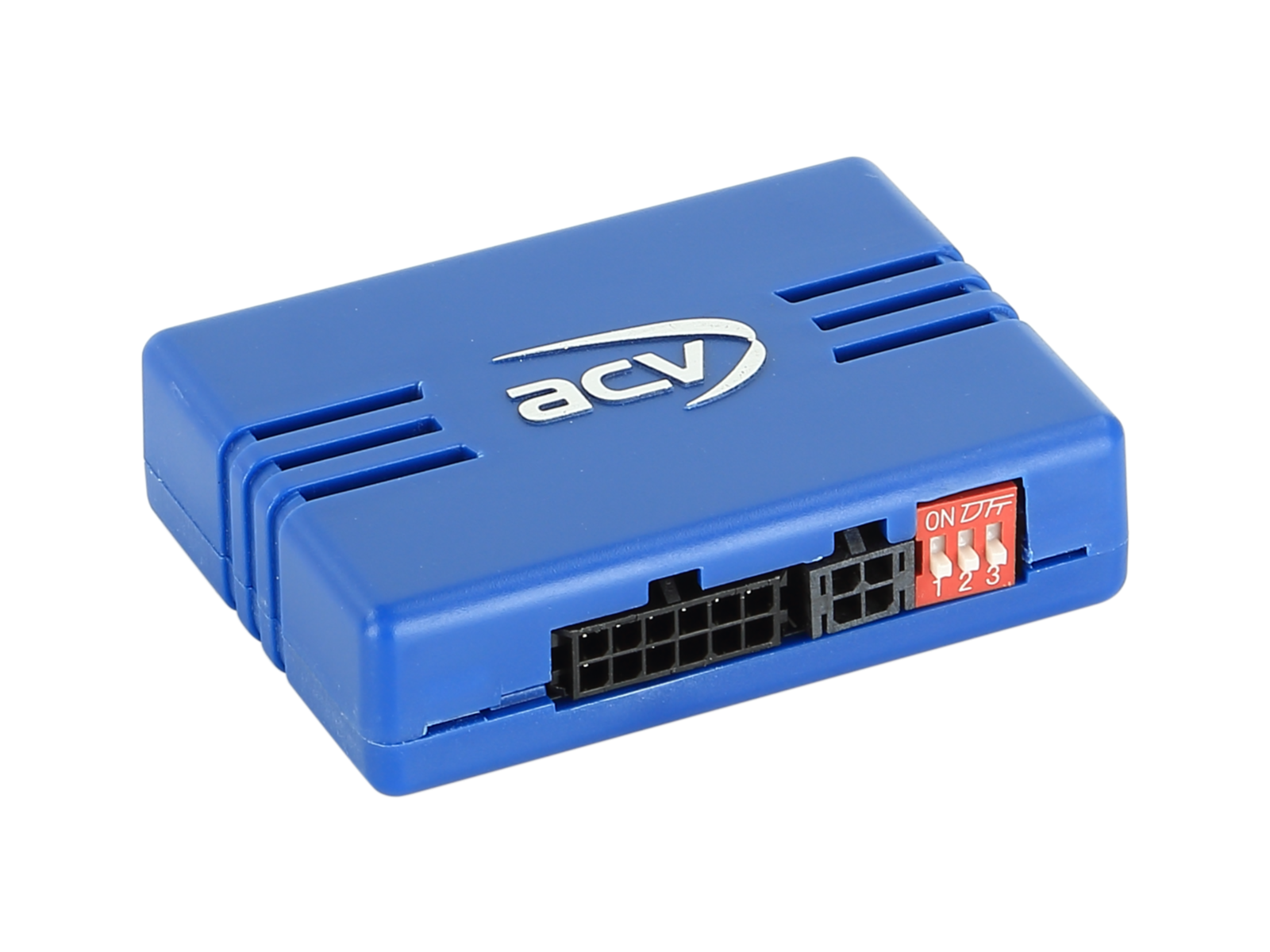

Skontrolujte DIP prepínače podľa návodu na použitie (BDA).

Špeciálne poznámky:

U niektorých modelov je nutná úprava alebo kódovanie sivého OEM konektora v servise.
Pri modeloch s OEM navigáciou / OEM kamerou je nutná kontrola a meranie pinov pred inštaláciou.

Diagnostická LED indikácia:

Modré svietenie: interface aktívny, +12V zapaľovací prúd prítomný.
Červené svietenie: stlačenie tlačidla ovládania na volante zistené.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu prepojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarketovému zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kábláže:

Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko; nie je zaručené, že nedôjde k poškodeniu vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky na produkt.
