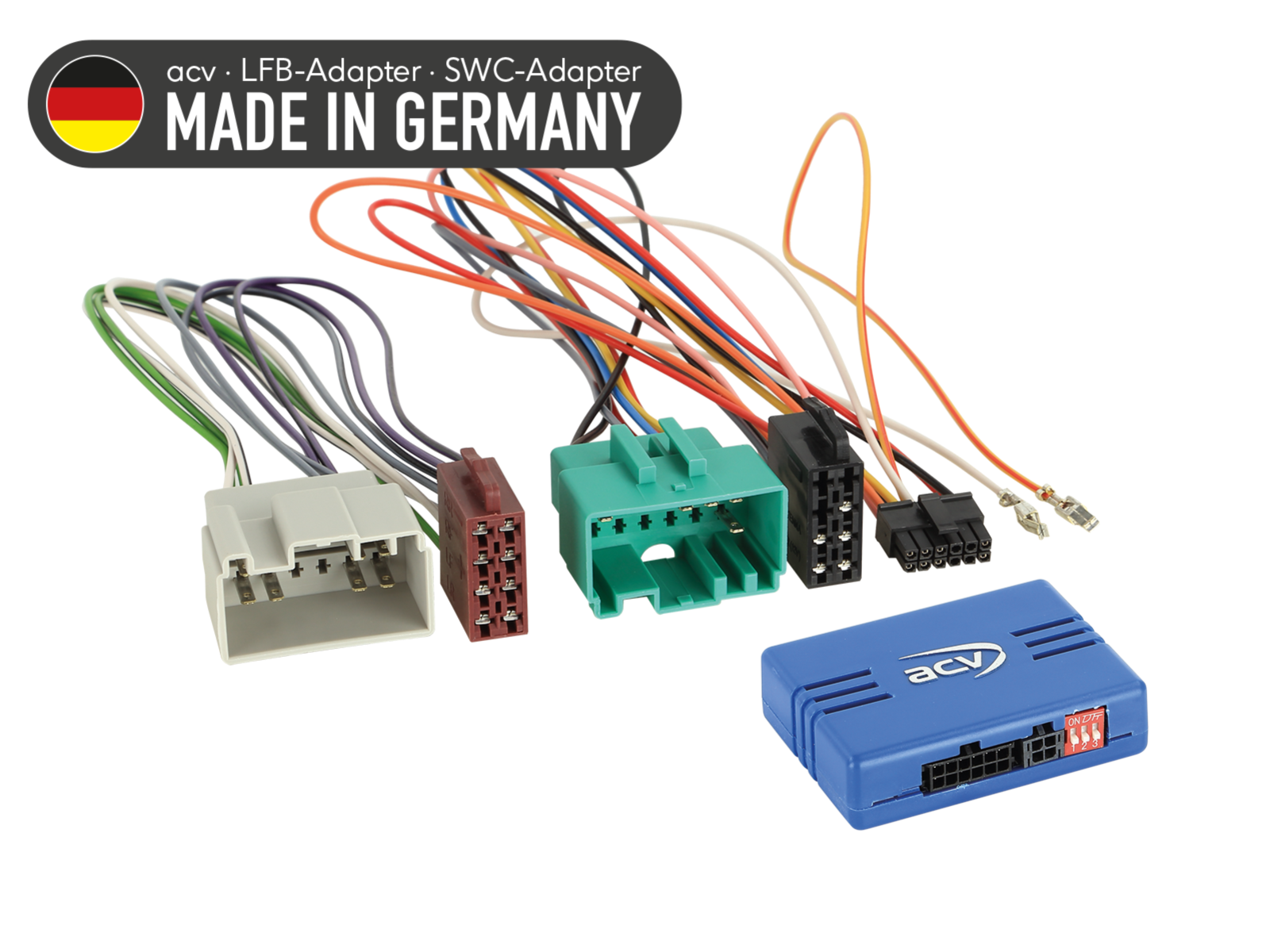

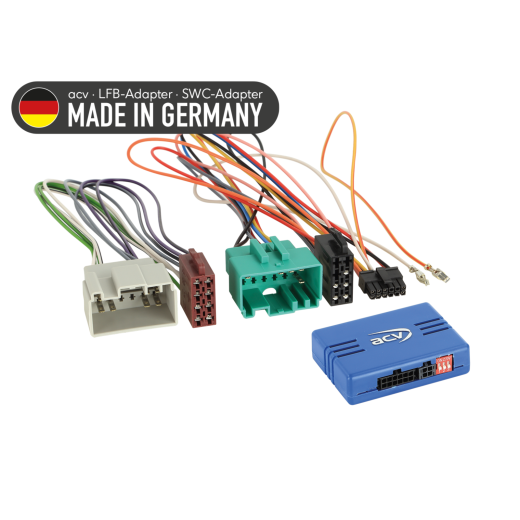

Adaptér ovládania tlačidiel na volante pre Volvo ACV SWC 42A-1353-000-0

Adaptér ovládania tlačidiel na volante pre Volvo ACV SWC 42A-1353-000-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Volvo S60/V60 I [R] (09/2000 -> 06/2004) - pôvodné OEM autorádio.
• Volvo S60/V60 I [R] (06/2004 -> 06/2009) - pôvodné OEM autorádio.
• Volvo S70/V70/XC70 II [S] (05/2000 -> 06/2004) - pôvodné OEM autorádio.
• Volvo S70/V70/XC70 II [S] (07/2004 -> 01/2008) - pôvodné OEM autorádio.

CAN Bus informácie

Konektory a napájanie:

• Konektor: 12pinový zelený/šedý konektor Volvo (položka: 42cx33).

Nastavenie a obmedzenia:

• Skontrolujte DIP prepínače na aftermarket hlavnej jednotke (HU).

Doplnky pre špecifické výbavy:

• Vozidlá s parkovacími senzormi (PDC): adaptér LFB CAN Bus Lautsprecher 42a/42cx PDC (položka: 42cxpdc).

Signály poskytované adaptérom:

• Ružový: +12 V zapaľovanie (Klemme 15) max. 1,5 A
• Oranžový: +12 V osvetlenie (Klemme 58) max. 0,1 A
• Biely: +12 V signál spiatočky max. 1,5 A
• Žlto/zelený, žlto/červený: signál rýchlosti

Dôležité doplňujúce informácie

• Určené pre aftermarket autorádiá Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a ďalšie (multilead riešenie).
• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte do vozidla originálnu OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte kľud (usnutie) CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po ukludnení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
