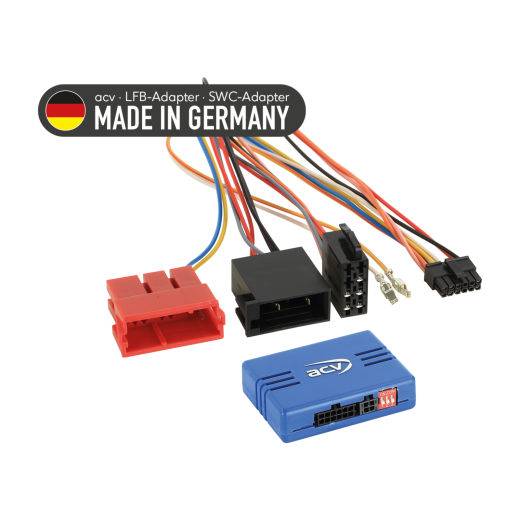

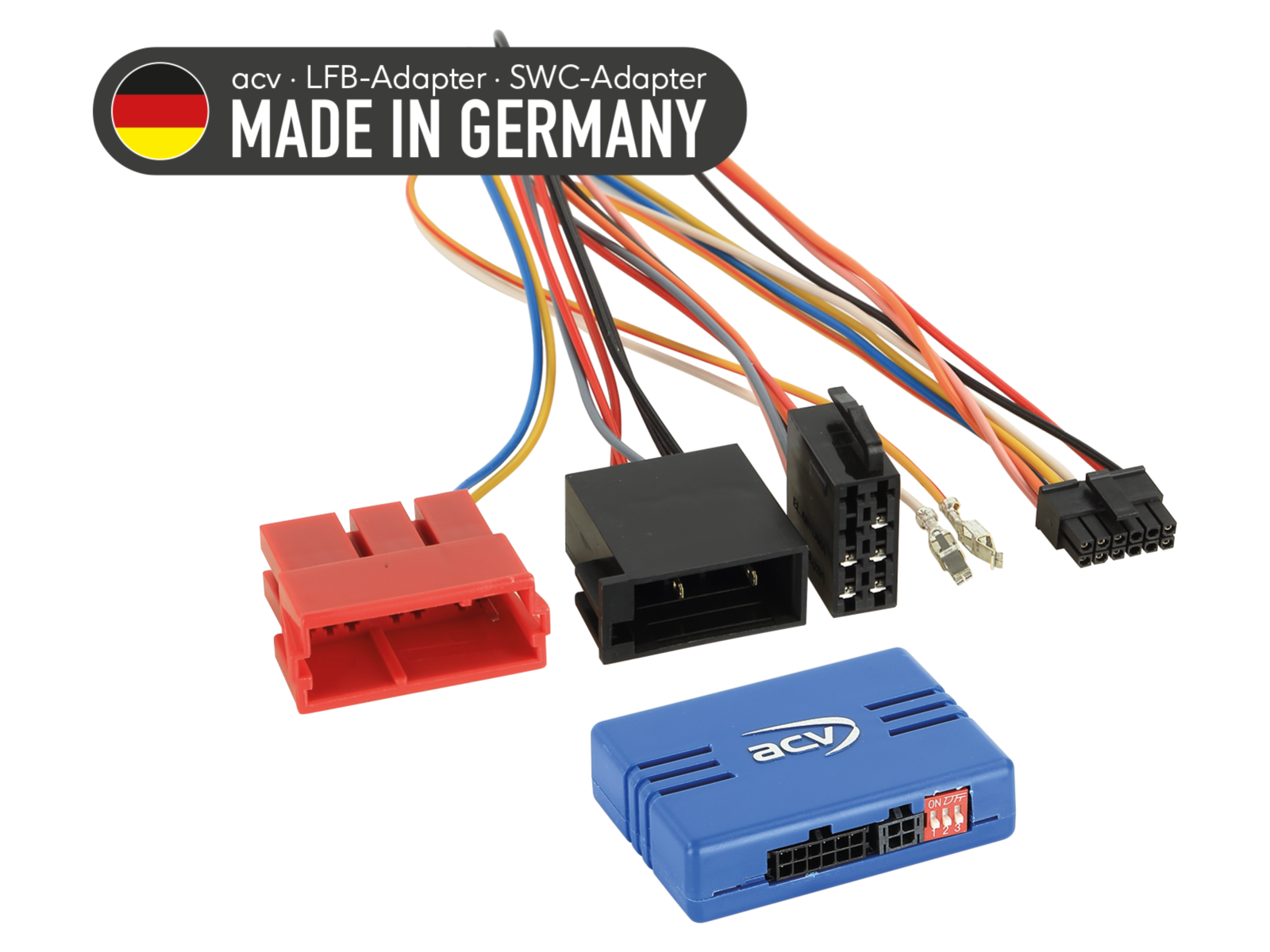

Adaptér ovládania tlačidiel na volante pre Skoda ACV SWC 42A-1444-002-0

Adaptér ovládania tlačidiel na volante pre Škoda ACV SWC 42A-1444-002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Škoda Octavia (1U) (01/2000 -> 09/2004) - pôvodné autorádio Symphony alebo Technisat OEM.
• Škoda Superb (3U) (01/2002 -> 09/2006) - pôvodné autorádio Symphony alebo Technisat OEM.
• Škoda Superb (3U) (09/2006 -> 04/2008) - pôvodné autorádio Symphony alebo Technisat OEM.

CAN Bus informácie

Konektory a napájanie:

• Konektor: ISO / Mini ISO konektor Škoda (položka: 42cx22).

Nastavenie a obmedzenia:

• Skontrolujte nastavenie DIP prepínačov na aftermarket hlavnej jednotke (HU).

Signály poskytované adaptérom:

• Ružový: +12 V zapaľovanie (Klemme 15) max. 1,5 A
• Oranžový: +12 V osvetlenie (Klemme 58) max. 0,1 A
• Biely: +12 V signál spiatočky max. 1,5 A
• Žlto/zelený, žlto/červený: signál rýchlosti

Dôležité doplňujúce informácie

• Určené pre aftermarket autorádia Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a ďalšie (multilead riešenie).
• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte do vozidla originálnu OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte kľud (usnutie) CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po upokojení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať len odborne preškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
