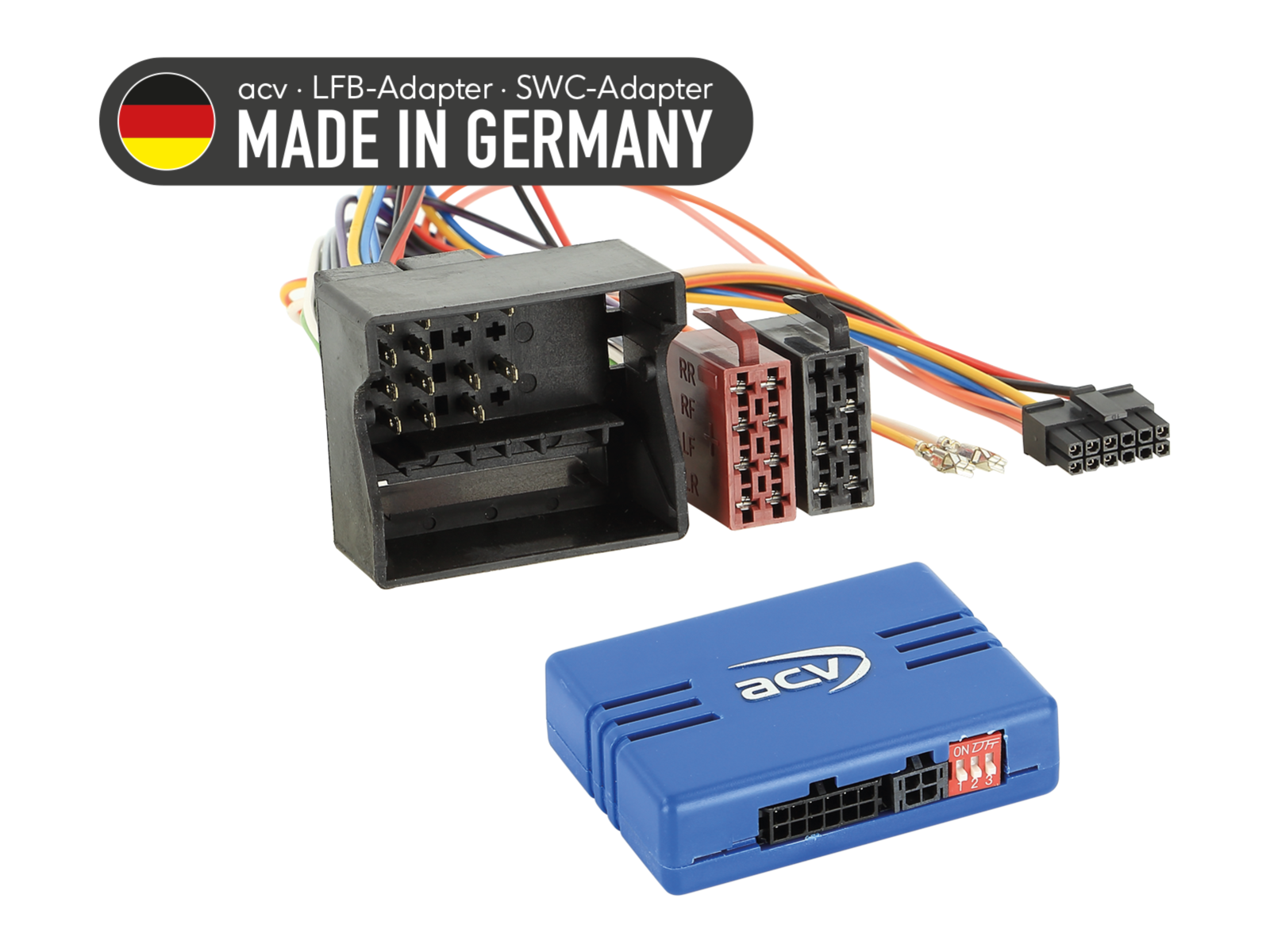

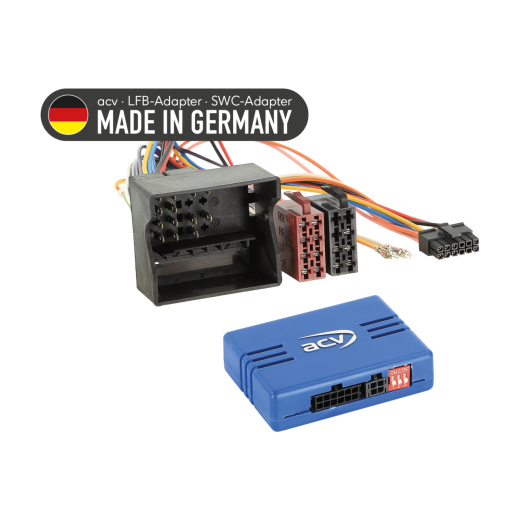

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42A-1323-001-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Porsche 911 (977) (08/08->05/13), Boxster (987) (02/09->01/12), Boxster (981) (04/12->01/16), Cayenne (9PA/955) (02/07-) (92A/958) (05/10->07/14, 10/14->12/17), Cayman (987C) (02/09->11/12, 03/13->04/16), Panamera (970) 09/09->04/13
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Popis a parametre

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42A-1323-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Porsche 911 (977) 08/2008 -> 05/2013 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30, pri vozidlách s MOST OEM systémom nutný adaptér MOST -> Cinch, pri OEM systéme s reproduktorovým káblom MQS komora C pin 4 bielo/červený nutné pred montážou overiť +12V Amp Remote s OEM jednotkou.
Porsche Boxster (987) 02/2009 -> 01/2012 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30, pri vozidlách s MOST OEM systémom nutný adaptér MOST -> Cinch, pri OEM systéme s reproduktorovým káblom MQS komora C pin 4 bielo/červený nutné pred montážou overiť +12V Amp Remote s OEM jednotkou.
Porsche Boxster (981) 04/2012 -> 01/2016 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (9PA/955) 02/2007 -> 02/2010 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30, pri vozidlách s MOST OEM systémom nutný adaptér MOST -> Cinch, pri OEM systéme s reproduktorovým káblom MQS komora C pin 4 bielo/červený nutné pred montážou overiť +12V Amp Remote s OEM jednotkou.
Porsche Cayenne (92A/958) 05/2010 -> 07/2014 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (92A/958) 10/2014 -> 12/2017 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayman (987C) 02/2009 -> 11/2012 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30, pri vozidlách s MOST OEM systémom nutný adaptér MOST -> Cinch, pri OEM systéme s reproduktorovým káblom MQS komora C pin 4 bielo/červený nutné pred montážou overiť +12V Amp Remote s OEM jednotkou.
Porsche Cayman (987C) 03/2013 -> 04/2016 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 09/2009 -> 04/2013 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 07/2013 -> 07/2016 - pôvodné autorádio PCM 3.0 / PCM 3.1 / CRD30.

CAN Bus informácie

Konektory a napájanie:

Konektor 40 pin Quadlock Porsche.
+12V anténny remote pred montážou overiť s OEM jednotkou: komora A pin 13 alebo alternatívne pin 14.
+12V AMP remote pred montážou overiť s OEM jednotkou: komora B modrá pin 4.

Nastavenie:

Skontrolujte DIP prepínače podľa typu aftermarket autorádia.
Podporuje OEM jednotky PCM 3.0, PCM 3.1, CRD30.
Funkcie nastavenia vozidla nie sú podporované.

Diagnostická LED indikácia:

Modrá bliká: vyhľadávanie CAN Bus.
Modrá svieti trvalo: CAN Bus aktívny.
Červená: +12V zapaľovanie aktívne.

Dostupné signály:

Ružový: +12V zapaľovanie (Klemme 15) max. 1,5A.
Oranžový: +12V osvetlenie (Klemme 58) max. 0,1A.
Biely: +12V spiatočka max. 1,5A.
Žlto/zelený, žlto/červený: rýchlostný signál.

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
