Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42A-1323-000-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Porsche 911 (997) (07/04->08/09), Boxster (987) (10/04->01/09), Cayenne (9PA/955) (09/02->12/06) a Cayman (987C) (11/05)
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Popis a parametre

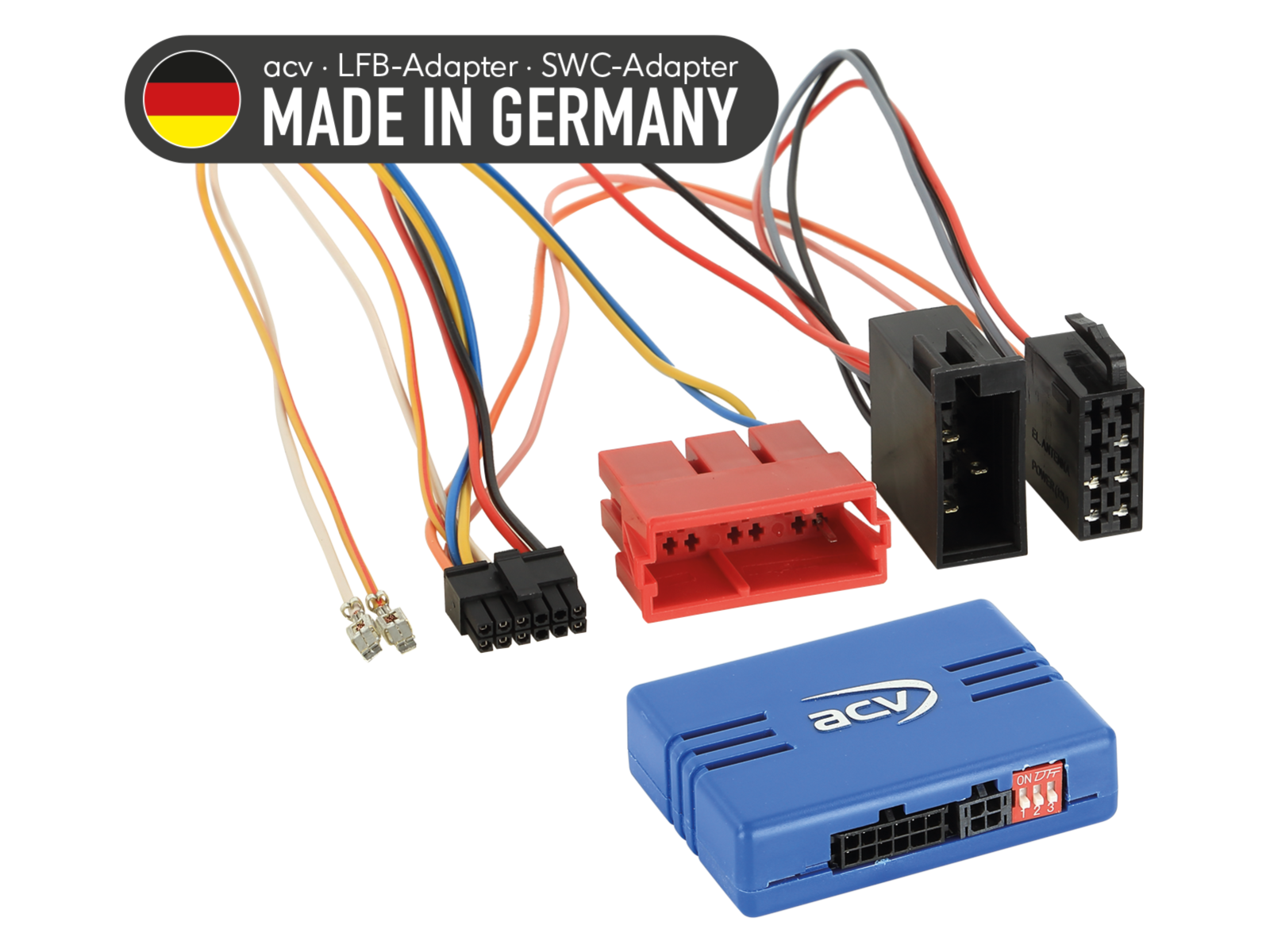

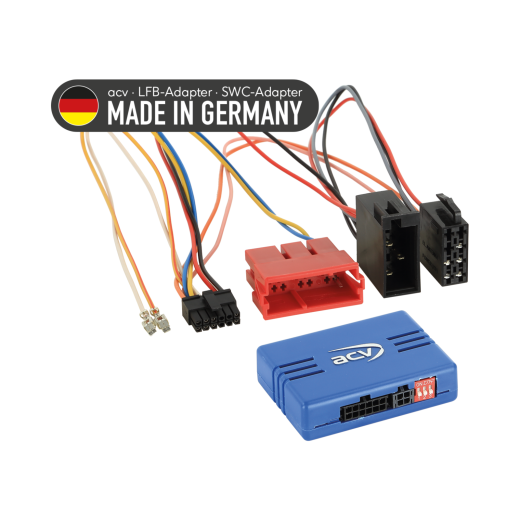

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42A-1323-000-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Porsche 911 (997) 07/2004 -> 08/2009 - pôvodné autorádio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvukový systém MOST alebo Mini ISO žltý, prípadne ISO reproduktorový konektor (+12V Amp Remote 0,75 mm² čierno/červený v ISO napájacom konektore).
Porsche Boxster (987) 10/2004 -> 01/2009 - pôvodné autorádio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvukový systém MOST alebo Mini ISO žltý, prípadne ISO reproduktorový konektor (+12V Amp Remote 0,75 mm² čierno/červený v ISO napájacom konektore).
Porsche Cayenne (9PA/955) 09/2002 -> 12/2006 - pôvodné autorádio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvukový systém MOST alebo Mini ISO žltý, prípadne ISO reproduktorový konektor (+12V Amp Remote 0,75 mm² čierno/červený v ISO napájacom konektore).
Porsche Cayman (987C) 11/2005 -> 01/2009 - pôvodné autorádio PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM zvukový systém MOST alebo Mini ISO žltý, prípadne ISO reproduktorový konektor (+12V Amp Remote 0,75 mm² čierno/červený v ISO napájacom konektore).

CAN Bus informácie

Konektory a napájanie:

Konektor ISO / Mini ISO Porsche.
Pre vozidlá s MOST OEM zvukovým systémom: Aktívny systémový adaptér Mercedes/Porsche MOST → CINCH.
Pre vozidlá s Mini ISO žltý OEM zvukovým systémom: Aktívny systémový adaptér Audi 2/4 kanál Mini ISO → ISO.
U OEM systému s ISO reproduktorovým konektorom: +12 V Amp Remote (0,75 mm² čierno/červený) v ISO napájacom konektore.

Nastavenie:

Skontrolujte DIP prepínače podľa typu aftermarket autorádia.
Podporuje OEM jednotky PCM 2.0, PCM 2.1, CDR23, CDR24.

Diagnostická LED indikácia:

Ružový vodič: +12V zapaľovanie max. 1,5A.
Oranžový vodič: +12V osvetlenie max. 0,1A.
Biely vodič: +12V spiatočka max. 1,5A.
Žlto/zelený, žlto/červený: rýchlostný signál.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémam zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
