Adaptér ovládania tlačidiel na volante pre Nissan / Opel / Renault ACV SWC 42A-1230-004-0

Popis a parametre
Hodnotenie0
Kategórie

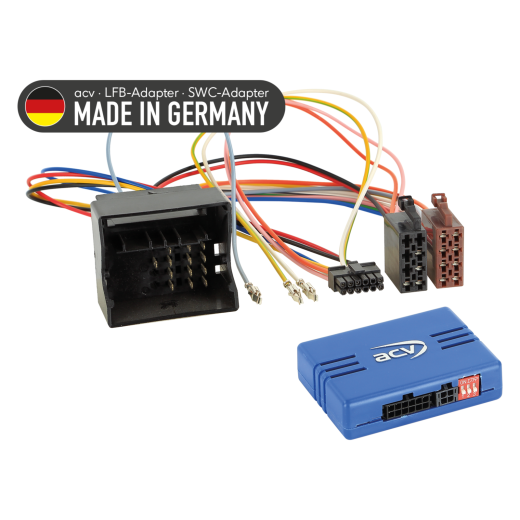

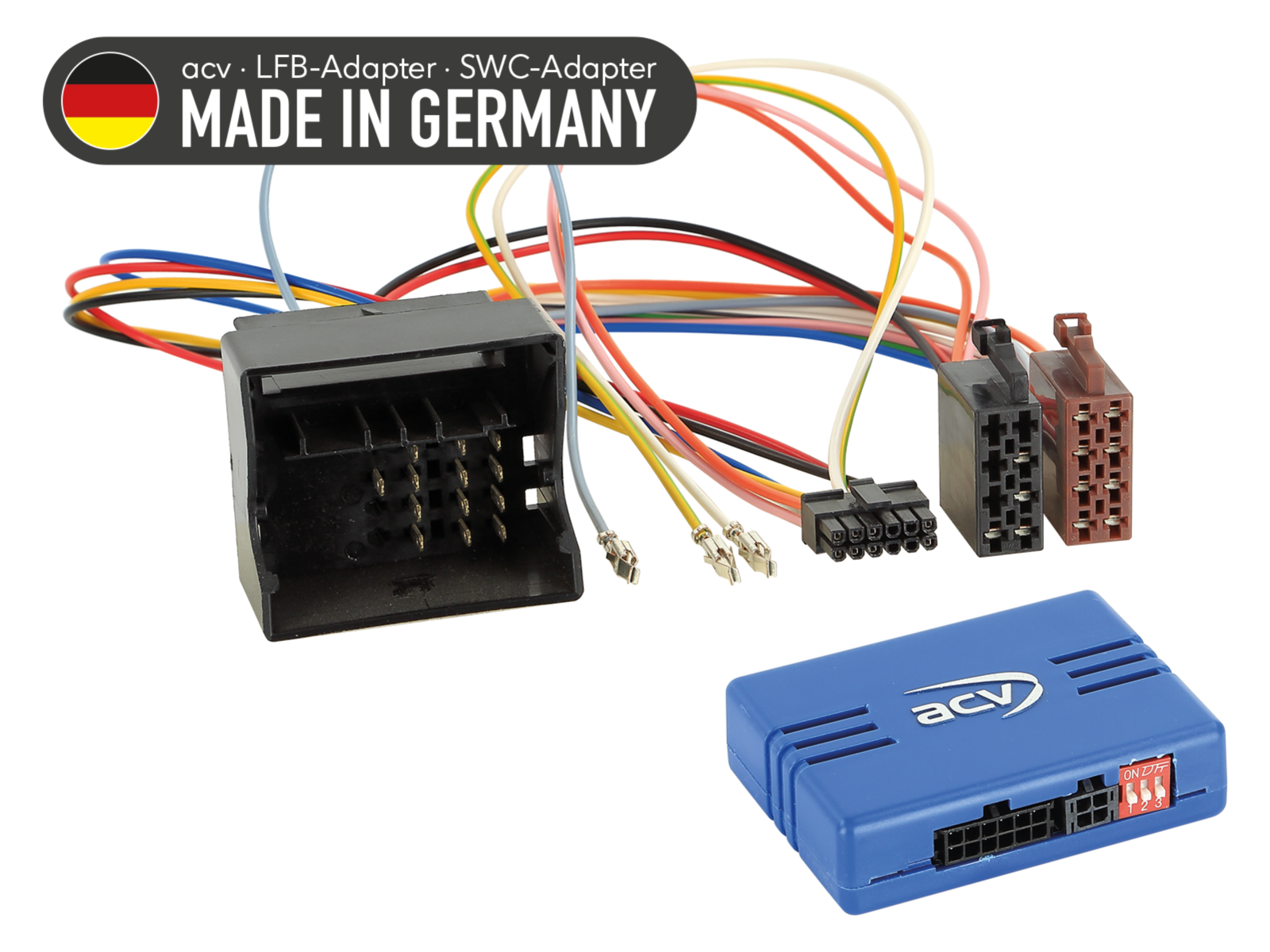

Adaptér ovládania tlačidiel na volante pre Opel / Nissan / Renault ACV SWC 42A-1230-004-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Opel Antara L-A 2006 -> 2010 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Antara L-A 2011 -> 2015 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Agila A H00 2003 -> 2007 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Astra H A-H 2004 -> 2007 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Astra H A-H 2007 -> 2010 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Combo C 2004 -> 2011 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Corsa C X01 2003 -> 2006 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Corsa D S07 2006 -> 2010 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90. Podporuje nastavenie vozidla cez ovládanie na páčke stieračov.
Opel Corsa D S07 2011 -> 2014 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90. Podporuje nastavenie vozidla cez ovládanie na páčke stieračov.
Opel Meriva A X01 2005 -> 2010 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Signum I Z03 2005 -> 2008 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Tigra Twin Top X-C 2004 -> 2009 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Vectra C Z02 2005 -> 2008 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Vivaro A X83 2006 -> 2011 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Zafira B A-H 2005 -> 2010 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Zafira B A-H 2008 -> 2014 - pôvodné autorádio CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.

Nissan Primastar X83 2006 -> 2011 - pôvodné autorádio s lichobežníkovým tvarom predného panela.

Renault Trafic II L jL 2006 -> 2011 - pôvodné autorádio s lichobežníkovým tvarom predného panela.

Informácie CAN Bus

Konektory a napájanie:

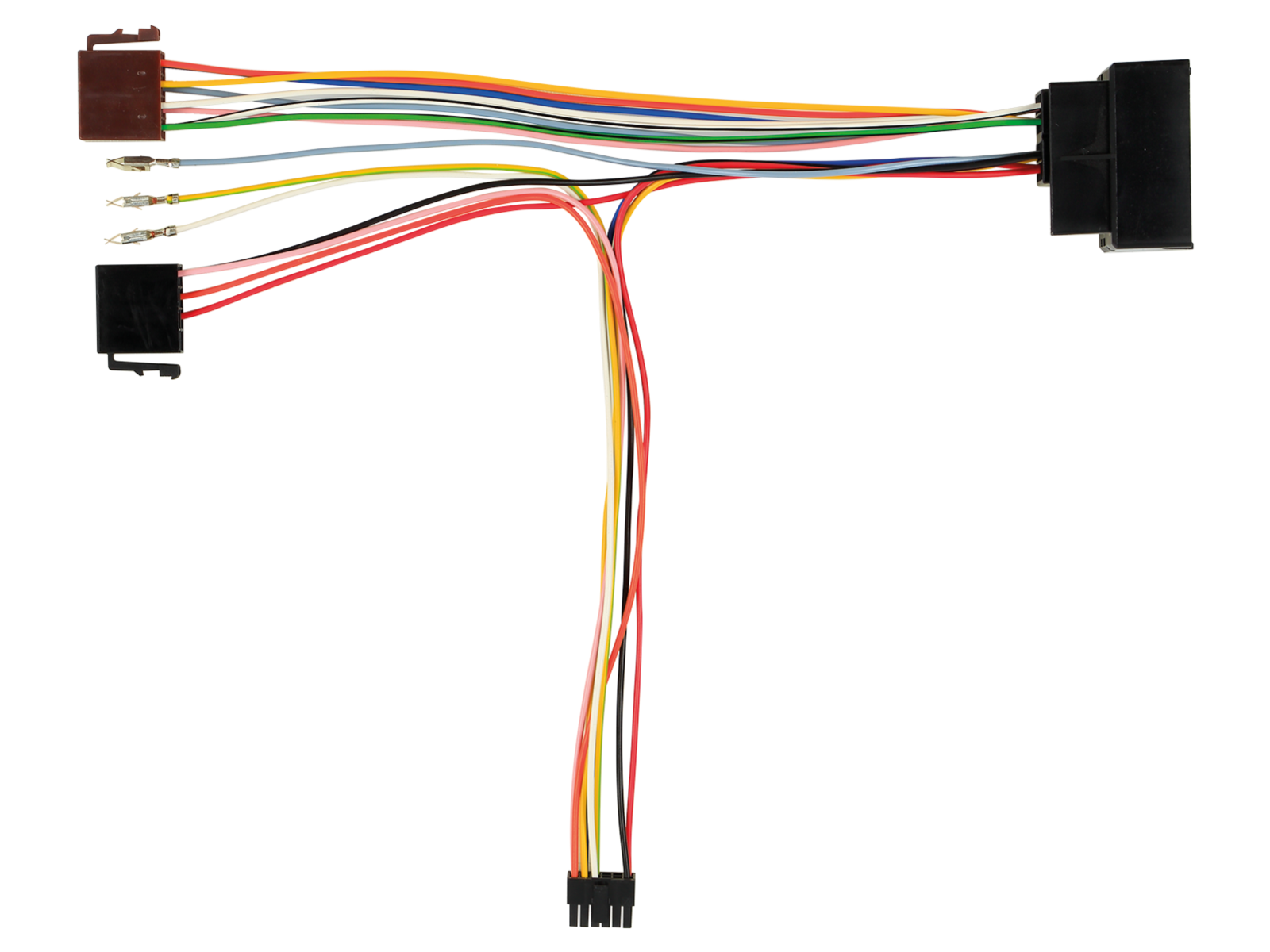

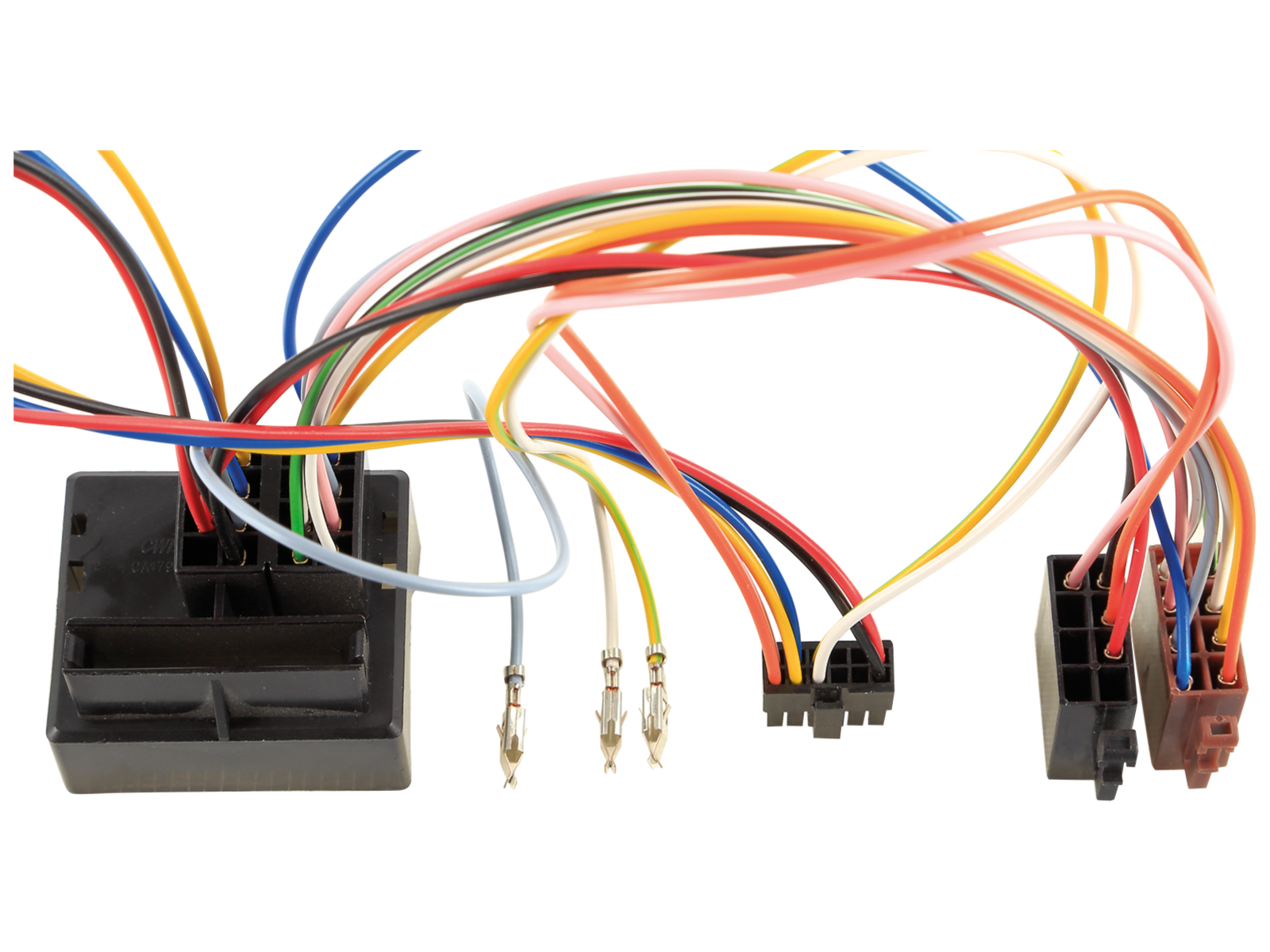

Konektor: 40-pinový Quadlock Opel (položka: 42cx21).

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

Vozidlá s originálnym rádiom CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
U modelov Opel Corsa D podporované nastavenie vozidla cez páčku stieračov.
V niektorých vozidlách Corsa D môže po dlhšej prevádzke dôjsť k výpadku rozhrania – riešenie pozri návod (alternatívny odber CAN signálu).

Diagnostická LED indikácia:

Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia káblikáže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
