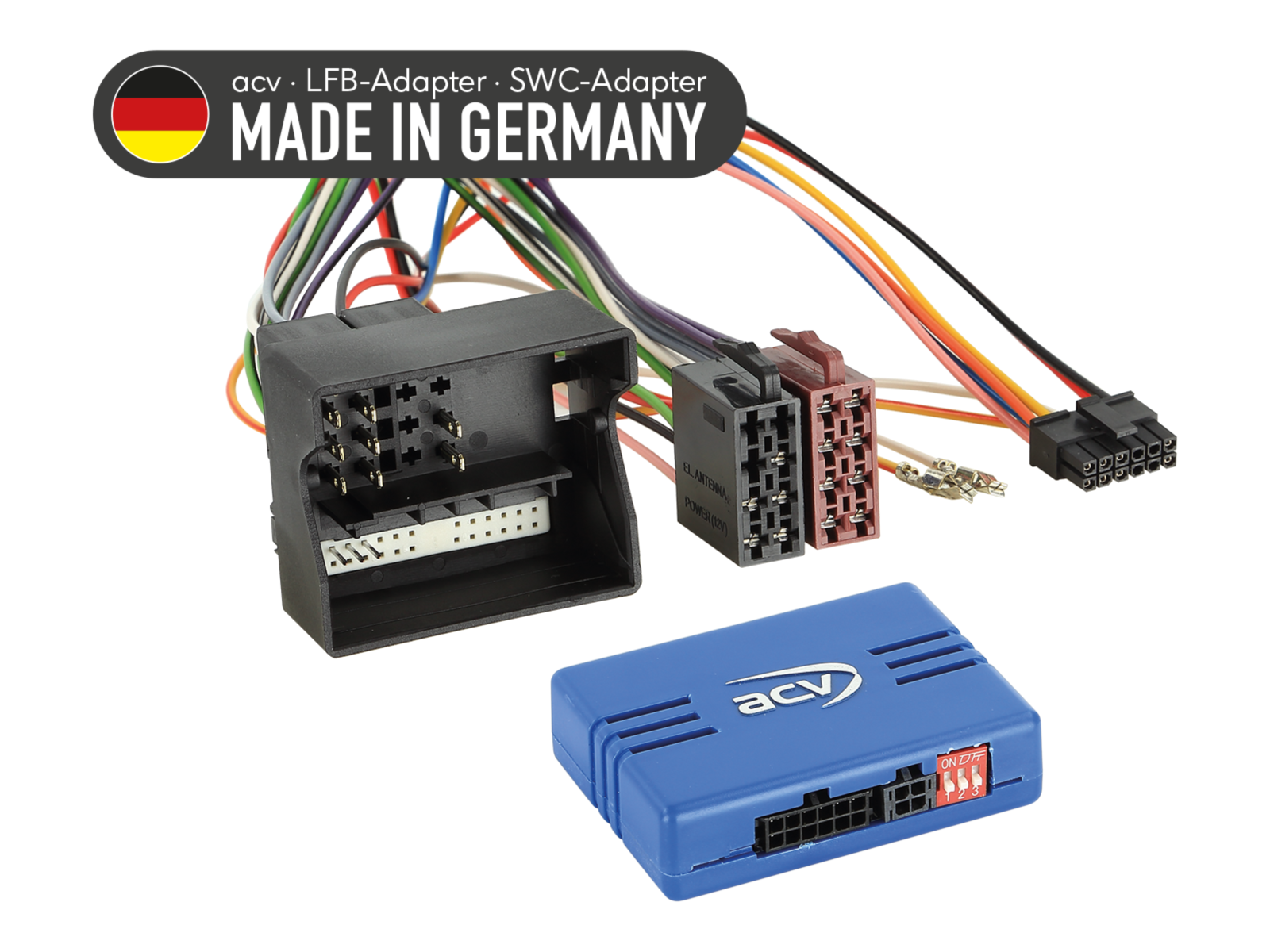

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-004-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mercedes CLS-class (W219) (10/2004->06/2008), E-class (S211/W211) (03/2002->02/2008), SLK-class (R171) (03/2004->03/2008)
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1190-004-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

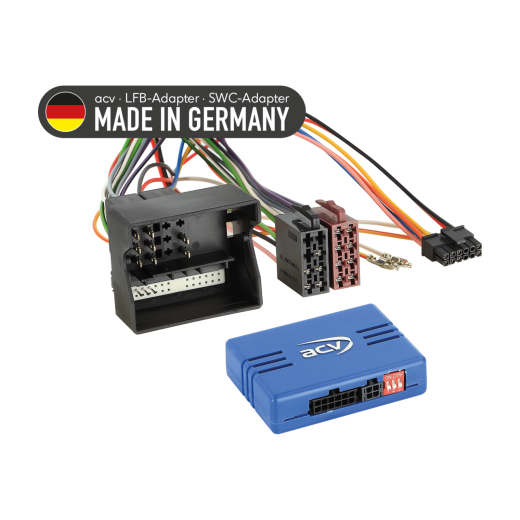

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42A-1190-004-0

Adaptér ovládania tlačidiel na volante pre Mercedes

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Mercedes CLS-class (W219) (10/2004 → 06/2008) - pôvodné autorádio OEM.
  • Mercedes E-class (S211/W211) (03/2002 → 02/2008) - pôvodné autorádio OEM. Funkcia elektrického oddielu pri bežiacom motore podporovaná.
  • Mercedes SLK-class (R171) (03/2004 → 03/2008) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: 40-pin Quadlock MB2 Mercedes.

Nastavenie:

  • Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

  • Vozidlá s 2-DIN Audio 20 OEM HU.
  • Vozidlá bez 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
  • Vozidlá bez Audiogateway.
  • Vozidlá bez Harman Kardon OEM zosilňovača.

Vozidlá s Audiogateway:

  • Pre vozidlá s Audiogateway sú dostupné predlžovacie káble Audio Gateway → ISO v rôznych dĺžkach a príslušné SWC adaptéry pre Mercedes ISO/10‑pin ISO/Mini ISO.

Vozidlá s Harman Kardon OEM zvukovým systémom:

  • Pre Audio 20 OEM HU sú dostupné aktívne adaptéry systému Audiogateway MOST → RCA.
  • Pre Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav sú dostupné špeciálne SWC adaptéry pre systémy s Harman Kardon zosilňovačom.

Špeciálne prípady:

  • U vozidiel s Audio 50 APS Comand NTG2 / NTG2.5 nie je podporované nastavenie času – ak je to možné, zakódujte vozidlo na Audio 20 OEM HU.
  • Niektoré špecifické položky nemusia byť kompatibilné.

Diagnostická LED indikácia:

  • Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
  • Modré svietenie: CAN Bus aktívny.
  • Červené svietenie: aktívne +12 V zapaľovanie.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá značiek Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • Na úplné aktivovanie adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) pri vypnutom napájaní.
  3. Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené – pri vypnutom napájaní.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – pri vypnutom napájaní.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – pri vypnutom napájaní.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte pri vypnutom napájaní.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenia a úpravy smie vykonávať len odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadených káblov môžu viesť k strate záruky produktu.
Katalógové číslo42A-1190-004-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
