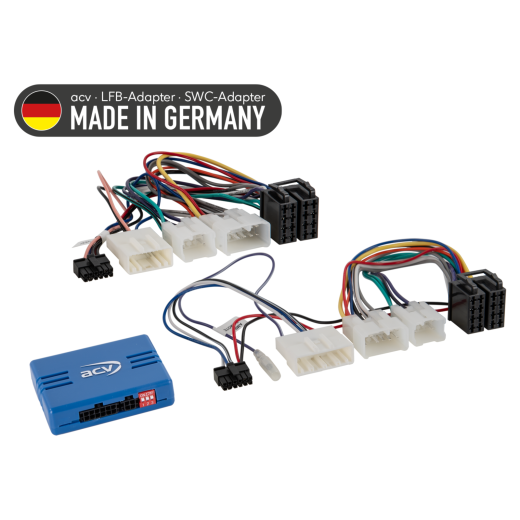

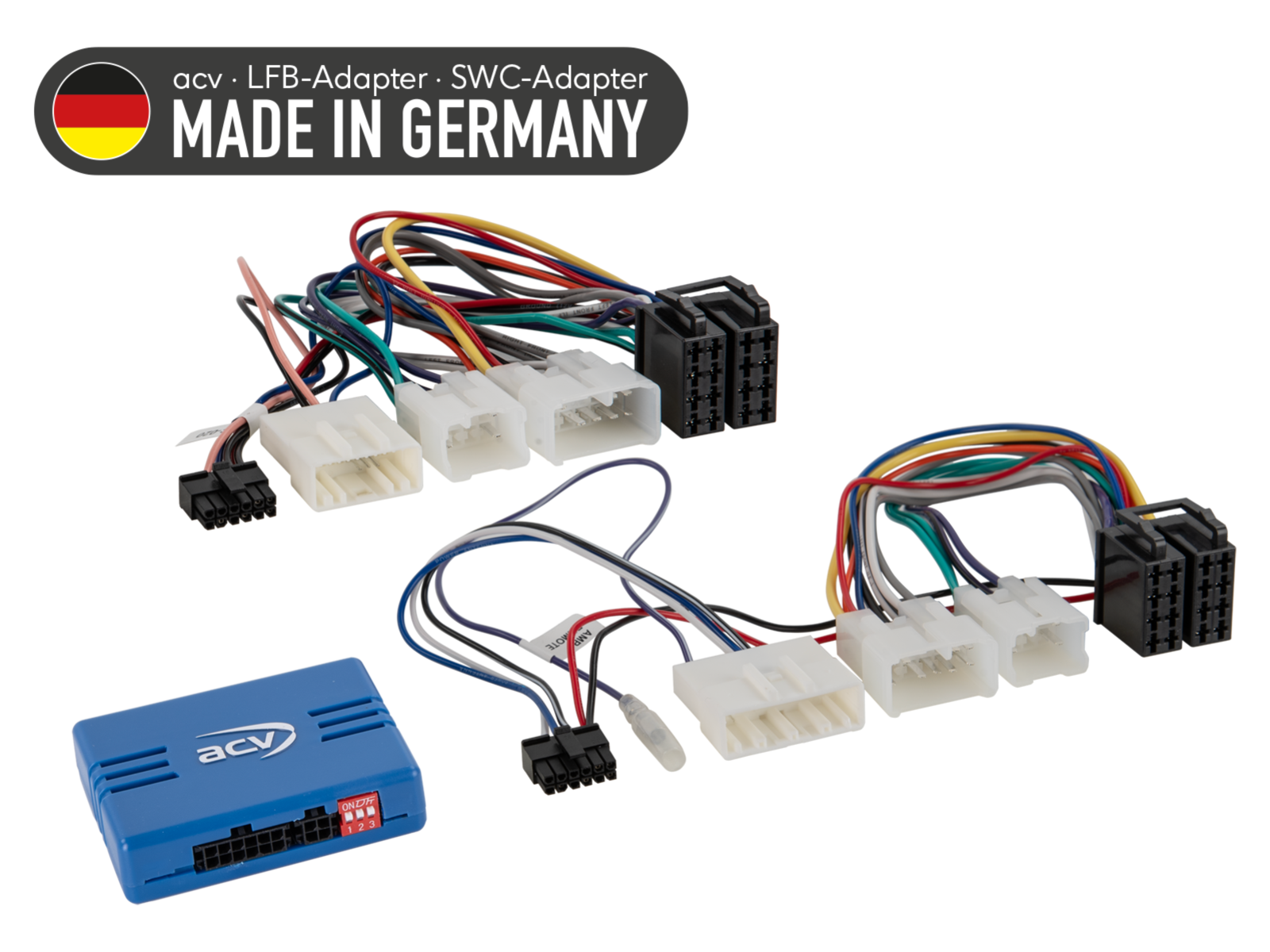

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42A-1300-00C-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Lexus IS (XE1) 10/2001 -> 11/2005 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 12/2005 -> 11/2008 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 07/2009 -> 11/2010 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS (XE2) 11/2008 -> 11/2010 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Lexus IS Cabriolet (XE2) 11/2010 -> 10/2013 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.

Toyota 4Runner 2002 -> 2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Auris (E150) 07/2007 -> 03/2010 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Auris (E150) 03/2010 -> 01/2013 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avanza 2003 -> 2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 01/2003 -> 06/2006 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T25) 06/2006 -> 01/2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T27) 01/2009 -> 12/2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Avensis (T27) 01/2012 -> 06/2015 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Camry 2007 -> 2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Celica (T23) 10/1999 -> 01/2006 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 01/2002 -> 07/2004 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E120) 07/2004 -> 02/2007 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla (E170) 04/2014 -> 12/2016 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 05/2004 -> 06/2007 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Corolla Verso (R1) 07/2007 -> 04/2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Estima 2006 -> 2016 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota FJ Cruiser 2001 -> 2007 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Fortuner 2011 -> 2015 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hiace (H1) 11/2006 -> 10/2010 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 10/2005 -> 11/2008 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 11/2008 -> 12/2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (N25) 12/2011 -> 08/2016 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Hilux (AN1P) 11/2016 -> 09/2020 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Innova 2006 -> 2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Innova 2011 -> 2015 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson. Vozidlá s 360° OEM kamerovým systémom: použite LFB Toyota 10Pin/6Pin/28Pin/24Pin.
Toyota Landcruiser (J12) 01/2003 -> 01/2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Matrix 2003 -> 2014 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota MR2 (W3) 04/2000 -> 03/2003 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prado 2003 -> 2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Previa 2006 -> 2019 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prius ZVW30/ZVW35 (XW3) 06/2009 -> 04/2012 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 10/2000 -> 12/2003 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA2) 12/2003 -> 01/2006 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 03/2006 -> 04/2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 04/2009 -> 05/2010 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3) 05/2010 -> 02/2013 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson. Vozidlá s 360° OEM kamerovým systémom: použite LFB Toyota 10Pin/6Pin/28Pin/24Pin.
Toyota Verso (AR2) 04/2009 -> 01/2013 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Verso (AR2) 04/2013 -> 06/2018 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Verso-S (XP12) 03/2011 -> 07/2014 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Verso-S (XP12) 07/2014 -> 12/2015 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Vios 2003 -> 2007 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 01/2006 -> 01/2009 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP9) 01/2009 -> 10/2011 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 11/2011 -> 08/2014 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 09/2014 -> 03/2017 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP13) 04/2017 -> 08/2020 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
Toyota Yaris (XP150) 2013 -> 2023 - pôvodné autorádio Fujitsu Ten / Matsushita, bez OEM 360° kamerového systému a bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.

CAN Bus informácie

Konektory a napájanie:

Typ systému: analógový.
Konektory: 10pin / 6pin / 20pin Toyota a 10pin / 6pin / 28pin Toyota.

Nastavenie:

Skontrolujte DIP prepínače podľa návodu (BDA).

Špeciálne poznámky:

Vozidlá bez 18pin CN700 LAN konektora.
Vozidlá s 18pin LAN konektorom: pred pripojením overte na konektore CN800 – pin 6: SWC GND, pin 7: SWC 1, pin 8: SWC 2.

Diagnostická LED indikácia:

Modré svietenie: rozhranie aktívne, +12 V zapalovací prúd prítomný.
Červené svietenie: detekovaná funkcia tlačidiel na volante.

Dôležité doplňujúce informácie

Kompatibilné s LFB rozhraniami: Lexus/Toyota 10Pin/6Pin/20Pin analóg a Toyota 10Pin/6Pin/28Pin analóg.
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Při úpravách zapojenia nebo vedení kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
