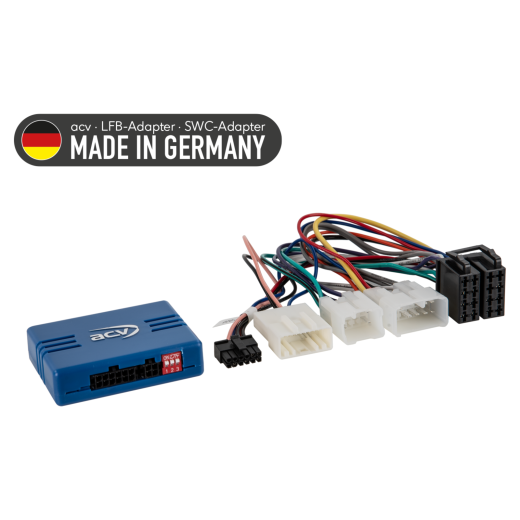

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42A-1300-001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10) (02->09), Auris (E150) (07/07->03/10), Avanza (03->11), Avensis (T25) (01/03->06/06, 6/06->01/09), Avensis (T27) (01/09->1 (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (01->07), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11), Innova (06->15), Landcruiser (J12) (W3) (04/00->03/03), Prado (03->09), Previa (06->19), Prius ZVW30/ZVW35 (XW3) (06/09->04/12), RAV4 (XA2) (10/00->12/03) (XA3) (03/06->04/09, 04/09->05/10), Yaris (XP9) (01/06->01/09, 01/09->10/11) a Vios (03->07)
Viac o produkte
55,76 EUR
Katalógové číslo: 42A-1300-001-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

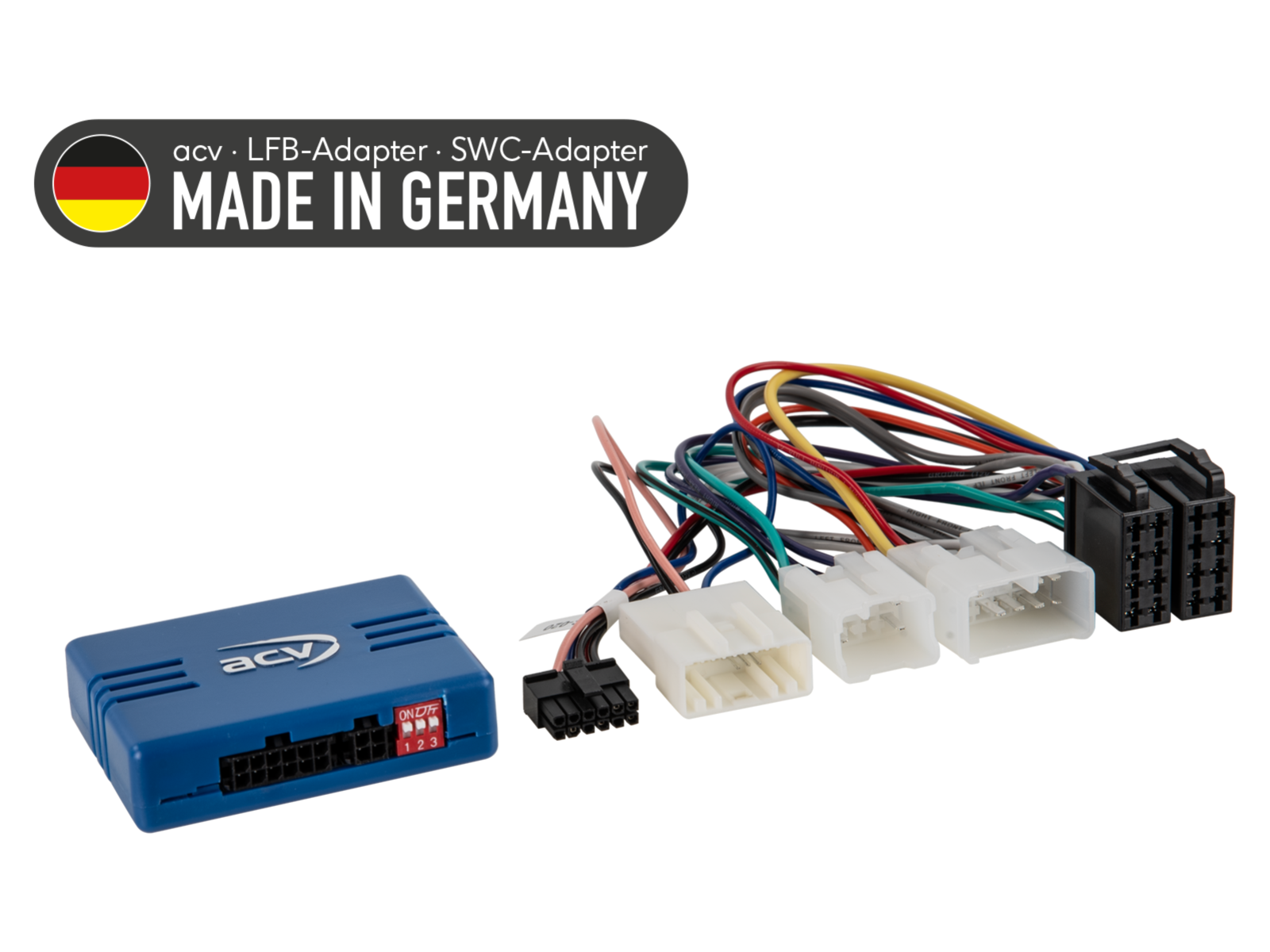

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42A-1300-001-0

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42A-1300-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Lexus IS (XE1) 2001 -> 2005 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS (XE2) 2005 -> 2008 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS (XE2) 2008 -> 2010 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS Cabriolet (XE2) 2009 -> 2010 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Lexus IS Cabriolet (XE2) 2010 -> 2013 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota 4Runner 2002 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Auris (E150) 2007 -> 2010 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avanza 2003 -> 2011 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T25) 2003 -> 2006 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T25) 2006 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Avensis (T27) 2009 -> 2011 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Camry 2007 -> 2011 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Celica (T23) 1999 -> 2006 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla (E120) 2002 -> 2004 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla (E120) 2004 -> 2007 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla Verso (R1) 2004 -> 2007 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Corolla Verso (R1) 2007 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Estima 2006 -> 2016 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota FJ Cruiser 2001 -> 2007 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hiace (H1) 2006 -> 2010 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hilux (N25) 2005 -> 2008 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Hilux (N25) 2008 -> 2011 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Innova 2006 -> 2015 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Landcruiser (J12) 2003 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Matrix 2003 -> 2014 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota MR2 (W3) 2000 -> 2003 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Prado 2003 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Previa 2006 -> 2019 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Prius ZVW30/ZVW35 (XW3) 2009 -> 2012 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA2) 2000 -> 2003 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA2) 2003 -> 2006 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA3) 2006 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota RAV4 (XA3) 2009 -> 2010 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Yaris (XP9) 2006 -> 2009 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Yaris (XP9) 2009 -> 2011 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.
  • Toyota Vios 2003 -> 2007 - pôvodné autorádio Matsushita / Fujitsu Ten, bez OEM audiosystému JBL / JBL Synthesis / Mark Levinson.

CAN Bus informácie

Konektory a napájanie:

  • Typ systému: analógový.
  • Konektory: 10-pin / 6-pin / 20-pin Toyota.

Nastavenie:

  • Skontrolujte DIP prepínače podľa návodu (BDA).

Špeciálne poznámky:

  • Vozidlá na hranici modelových rokov: použite kábláž 20-pin + 28-pin (položka: 42a-1300-00c).
  • Vozidlá s 18-pin LAN konektorom: overte pred zapojením na konektore CN800 piny – pin 6 SWC GND, pin 7 SWC 1, pin 8 SWC 2.

Diagnostická LED indikácia:

  • Modré svietenie: interface aktívny, +12 V zapaľovací prúd prítomný.
  • Červené svietenie: detekovaná funkcia tlačidiel na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla HU:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znova nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sa vykonávajú na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1300-001-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
