Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-00C-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Hyundai Azera (11->17), Elantra (11->15), Genesis (BK) (11/10->03/13, 03/13->10/13), H1 (TQ) (07/08->08/18, 09/19->0 (10/08->12/10, 01/11->10/13), i10 (IA) (11/13->12/16, 01/17->12/19), i20 (PB) (04/09->06/12) (12/14->06/18, 07/18->09/20), i30 (FD/FDH) (09/07->10/10, 08/10->08/12), i30 (GD/GDH) 05/15->08/18, 10/18->07/19), i45 (09->14), i800 (07->21), ix20 (JC) (11/10->07/15, 08/15->07/19), ix35 (EL) (13->18), Santa Fe (CM) (01/10->09/12), Santa Fe (DM) (10/12->11/15, 12/15->08/18), Sonata (NF) (08/08->03/10), Sonata (YF) (11-1> 07/15->07/18, 07/18->12/20) a Kia Carens (BK) (10/06->03/13), Carnival (VQ) (06/06->12/09), Cee'd (ED) (10/09->03/13), Cee (06/12->09/15), Forte (12->16), Optima (TF) (06/12->10/13), Picanto (TA) (09/11->04/15, 04/15->03/17) Pro-Cee'd (JD) (07/13->09/15), Rio (UB) (09/11->01/15), Soul (AM) (02/09->09/11, 09/11->03/14), Soul (PS) (03/14->11/16) (10/09->10/12, 10/12->03/15), Sportage (SL) (08/10->03/14, 03/14->01/16), Venga (YN/YNS) (02/10->01/15, 01/15->08
Viac o produkte
63,78 EUR
Katalógové číslo: 42A-1180-00C-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

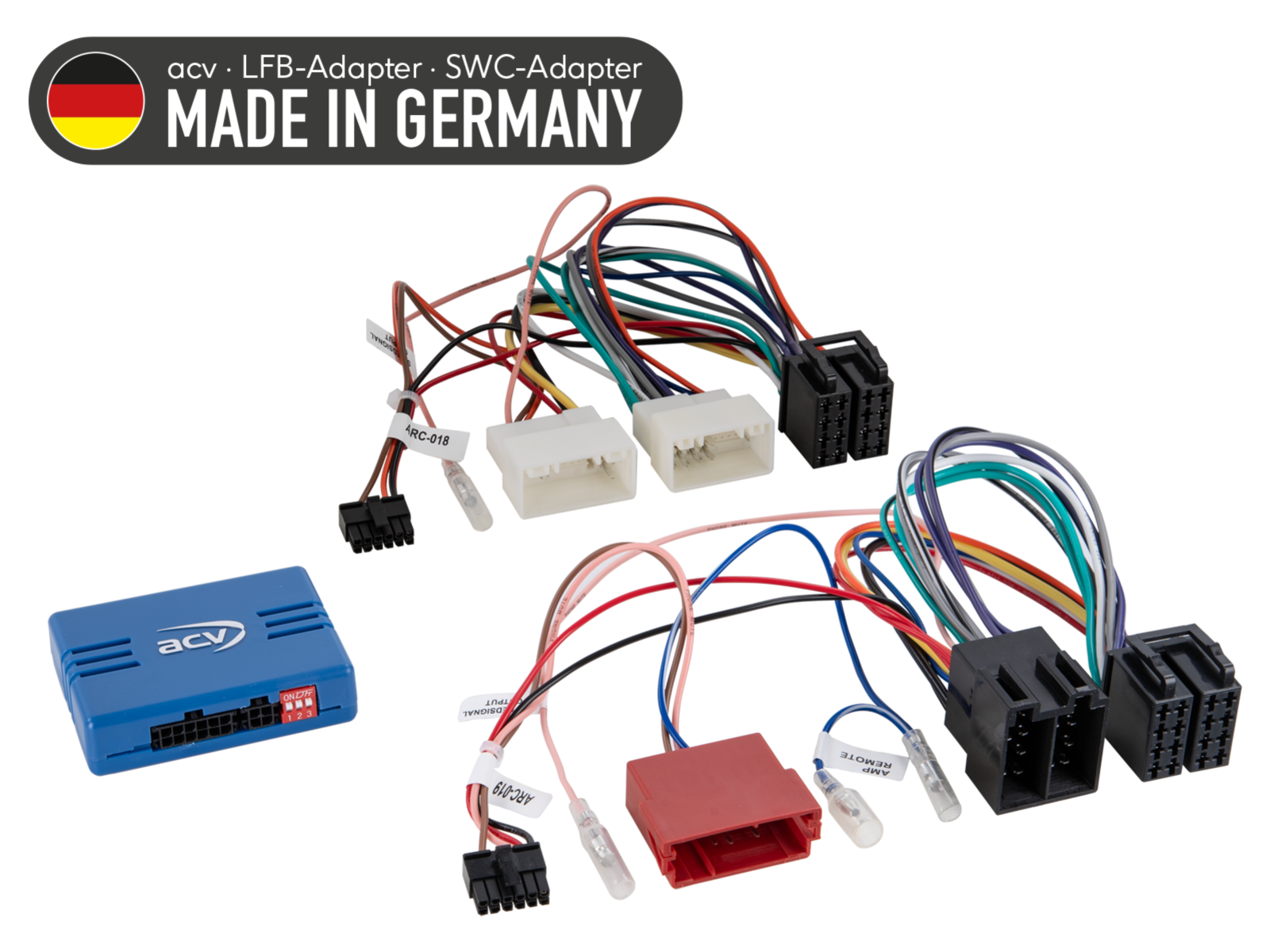

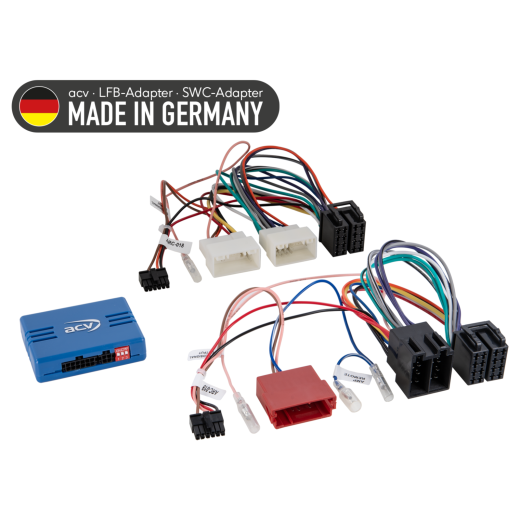

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-00C-0

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-00C-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Hyundai Azera (2011 -> 2017) - pôvodné autorádio OEM.
  • Hyundai Elantra (2011 -> 2015) - pôvodné autorádio OEM.
  • Hyundai Genesis (BK) (11/2010 -> 03/2013) - pôvodné autorádio OEM.
  • Hyundai Genesis (BK) (03/2013 -> 10/2013) - pôvodné autorádio OEM.
  • Hyundai H1 (TQ) (07/2008 -> 08/2018) - pôvodné autorádio OEM.
  • Hyundai H1 (TQ) (09/2019 -> 07/2020) - pôvodné autorádio OEM.
  • Hyundai i10 (PA) (10/2008 -> 12/2010) - pôvodné autorádio OEM.
  • Hyundai i10 (PA) (01/2011 -> 10/2013) - pôvodné autorádio OEM.
  • Hyundai i10 (IA) (11/2013 -> 12/2016) - pôvodné autorádio OEM.
  • Hyundai i10 (IA) (01/2017 -> 12/2019) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai i20 (PB) (04/2009 -> 06/2012) - pôvodné autorádio OEM.
  • Hyundai i20 (PB) (07/2012 -> 11/2014) - pôvodné autorádio OEM.
  • Hyundai i20 (GB) (12/2014 -> 06/2018) - pôvodné autorádio OEM.
  • Hyundai i20 (GB) (07/2018 -> 09/2020) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai i30 (FD/FDH) (09/2007 -> 10/2010) - pôvodné autorádio OEM.
  • Hyundai i30 (FD/FDH) (08/2010 -> 08/2012) - pôvodné autorádio OEM.
  • Hyundai i30 (GD/GDH) (03/2012 -> 05/2015) - pôvodné autorádio OEM.
  • Hyundai i40 (VF) (09/2011 -> 05/2015) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai i40 (VF) (05/2015 -> 08/2018) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai i40 (VF) (10/2018 -> 07/2019) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai i45 (2009 -> 2014) - pôvodné autorádio OEM.
  • Hyundai i800 (2007 -> 2021) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai ix20 (JC) (11/2010 -> 07/2015) - pôvodné autorádio OEM.
  • Hyundai ix20 (JC) (08/2015 -> 07/2019) - pôvodné autorádio OEM.
  • Hyundai ix35 (EL) (03/2010 -> 07/2015) - pôvodné autorádio OEM.
  • Hyundai ix45 (2013 -> 2018) - pôvodné autorádio OEM.
  • Hyundai Santa Fé (CM) (01/2010 -> 09/2012) - pôvodné autorádio OEM.
  • Hyundai Santa-Fe (DM) (10/2012 -> 11/2015) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai Santa-Fe (DM) (12/2015 -> 08/2018) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai Sonata (NF) (08/2008 -> 03/2010) - pôvodné autorádio OEM.
  • Hyundai Sonata (YF) (2011 -> 2014) - pôvodné autorádio OEM.
  • Hyundai Tucson (2010 -> 2015) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai Tucson (TL) (07/2015 -> 07/2018) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Hyundai Tucson (TL) (07/2018 -> 12/2020) - pôvodné autorádio OEM. Vozidlá 2016 > bez OEM navigácie.
  • Kia Carens (BK) (10/2006 -> 03/2013) - pôvodné autorádio OEM.
  • Kia Carnival (VQ) (06/2006 -> 12/2009) - pôvodné autorádio OEM.
  • Kia Cee'd (ED) (10/2009 -> 03/2013) - pôvodné autorádio OEM.
  • Kia Cee'd (JD) (06/2012 -> 09/2015) - pôvodné autorádio OEM.
  • Kia Forte (2012 -> 2016) - pôvodné autorádio OEM.
  • Kia Optima (TF) (06/2012 -> 10/2013) - pôvodné autorádio OEM.
  • Kia Optima (TF) (10/2013 -> 10/2015) - pôvodné autorádio OEM.
  • Kia Picanto (TA) (09/2011 -> 04/2015) - pôvodné autorádio OEM.
  • Kia Picanto (TA) (04/2015 -> 03/2017) - pôvodné autorádio OEM.
  • Kia Pro-Ceed (ED) (10/2009 -> 06/2012) - pôvodné autorádio OEM.
  • Kia Pro-Cee'd (JD) (07/2013 -> 09/2015) - pôvodné autorádio OEM.
  • Kia Rio (UB) (09/2011 -> 01/2015) - pôvodné autorádio OEM.
  • Kia Soul (AM) (02/2009 -> 09/2011) - pôvodné autorádio OEM.
  • Kia Soul (AM) (09/2011 -> 03/2014) - pôvodné autorádio OEM.
  • Kia Soul (PS) (03/2014 -> 11/2016) - pôvodné autorádio OEM.
  • Kia Sorento (XM) (10/2009 -> 10/2012) - pôvodné autorádio OEM.
  • Kia Sorento (XM) (10/2012 -> 03/2015) - pôvodné autorádio OEM.
  • Kia Sportage (SL) (08/2010 -> 03/2014) - pôvodné autorádio OEM.
  • Kia Sportage (SL) (03/2014 -> 01/2016) - pôvodné autorádio OEM.
  • Kia Venga (YN/YNS) (02/2010 -> 01/2015) - pôvodné autorádio OEM.
  • Kia Venga (YN/YNS) (01/2015 -> 08/2019) - pôvodné autorádio OEM.

CAN bus informácie

Konektory a napájanie:

  • Konektor: ISO / Mini ISO, 24pin / 18pin Hyundai.
  • Napájanie: +12 V trvalý prúd (svorka 30, poistky) – voľný červený vodič (u vozidiel 2016 > môže byť zapojené cez svorku 15 v poistkovej skrinke).

Nastavenie:

  • Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

  • Vozidlá bez OEM zosilňovača (riadené cez CAN bus).
  • Vozidlá s OEM zosilňovačom – analóg, voliteľne s adaptérom ISO>ISO (položka: 13-1190-50).
  • Vozidlá s odlišným zapojením pinov a OEM navigáciou: skontrolujte zapojenie 24pin/18pin pred pripojením, aby ste predišli poruchám.

Diagnostická LED indikácia:

  • Modré svietenie: rozhranie aktívne, napájanie +12 V zapaľovania prítomné.
  • Červené svietenie: rozpoznaná funkcia tlačidla na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou (HU).
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a hardvérovú konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k dodanému zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU podľa návodu k zariadeniu (napr. ovládanie z volantu, kamera, handsfree sada, napájanie antény atď.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znova nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN bus systému.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po vypnutí CAN bus znova vykonajte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať výlučne odborný personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so zapojovacou schémou konkrétneho vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky funkčnosti.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1180-00C-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
