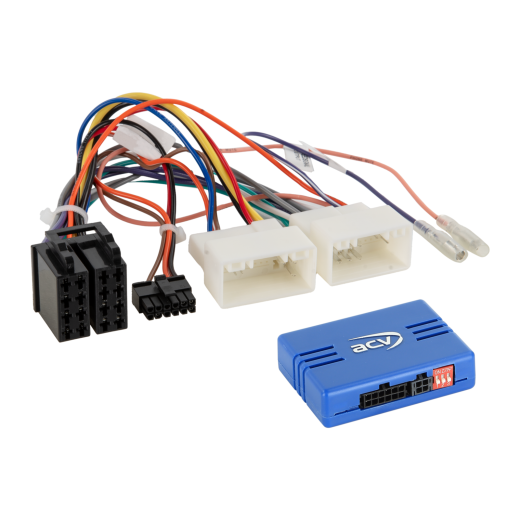

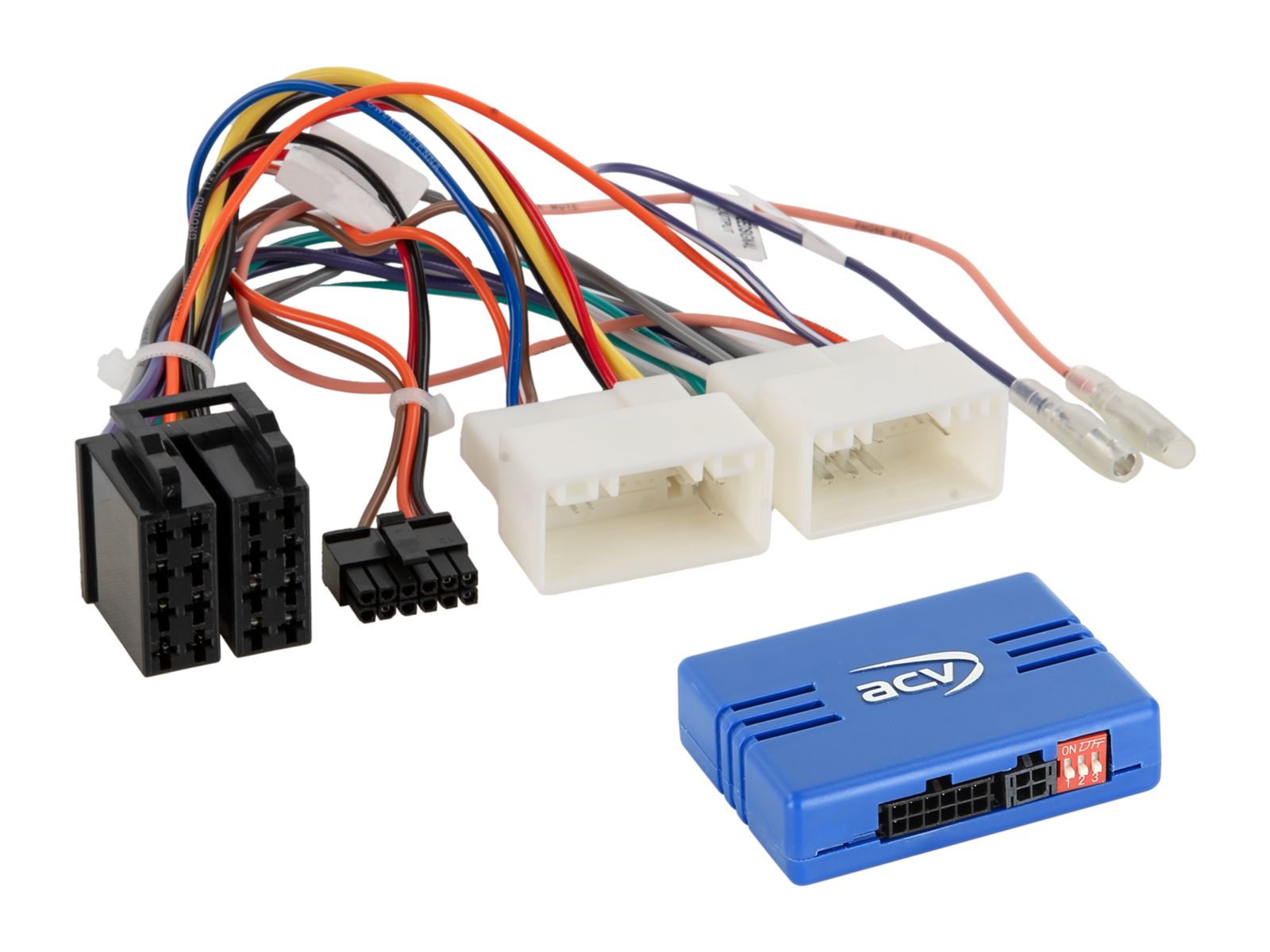

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-004NAV-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketové autorádio. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Hyundai Azera (2011 -> 2017) - pôvodné OEM autorádio.
Hyundai Elantra (2011 -> 2015) - pôvodné OEM autorádio.
Hyundai H350 (06/2015 -> 12/2019) - pôvodné OEM autorádio.
Hyundai i10 (IA) (11/2013 -> 12/2016) - pôvodné OEM autorádio.
Hyundai i10 (IA) (01/2017 -> 12/2019) - pôvodné OEM autorádio.
Hyundai i20 (GB) (12/2014 -> 06/2018) - pôvodné OEM autorádio.
Hyundai i20 (GB) (07/2018 -> 09/2020) - pôvodné OEM autorádio.
Hyundai i30 (GD/GDH) (03/2012 -> 05/2015) - pôvodné OEM autorádio.
Hyundai i30 (GD/GDH) (05/2015 -> 05/2017) - pôvodné OEM autorádio.
Hyundai i40 (VF) (09/2011 -> 05/2015) - pôvodné OEM autorádio.
Hyundai i40 (VF) (05/2015 -> 08/2018) - pôvodné OEM autorádio.
Hyundai i40 (VF) (10/2018 -> 07/2019) - pôvodné OEM autorádio.
Hyundai i45 (2009 -> 2014) - pôvodné OEM autorádio.
Hyundai i800 (2007 -> 2021) - pôvodné OEM autorádio.
Hyundai ix35 (EL) (03/2010 -> 09/2013) - pôvodné OEM autorádio.
Hyundai ix35 (EL) (09/2013 -> 07/2015) - pôvodné OEM autorádio.
Hyundai ix45 (2013 -> 2018) - pôvodné OEM autorádio. Vozidlá s originálnym autorádiom Continental OEM Sat Nav.
Hyundai Santa-Fe (DM) (10/2012 -> 11/2015) - pôvodné OEM autorádio.
Hyundai Santa-Fe (DM) (12/2015 -> 08/2018) - pôvodné OEM autorádio.
Hyundai Sonata (YF) (2009 -> 2014) - pôvodné OEM autorádio.
Hyundai Tucson (TL) (04/2010 -> 06/2015) - pôvodné OEM autorádio.

Kia Cee'd (JD) (06/2012 -> 09/2015) - pôvodné OEM autorádio.
Kia Forte (2012 -> 2016) - pôvodné OEM autorádio.
Kia Optima (TF) (06/2012 -> 10/2013) - pôvodné OEM autorádio.
Kia Optima (TF) (10/2013 -> 10/2015) - pôvodné OEM autorádio.
Kia Picanto (TA) (09/2011 -> 04/2015) - pôvodné OEM autorádio.
Kia Picanto (TA) (04/2015 -> 03/2017) - pôvodné OEM autorádio.
Kia Pro-Cee'd (JD) (07/2013 -> 09/2015) - pôvodné OEM autorádio.
Kia Rio (UB) (09/2011 -> 01/2015) - pôvodné OEM autorádio.
Kia Soul (AM) (09/2011 -> 03/2014) - pôvodné OEM autorádio.
Kia Soul (PS) (03/2014 -> 11/2016) - pôvodné OEM autorádio.
Kia Sorento (XM) (10/2012 -> 03/2015) - pôvodné OEM autorádio.
Kia Sportage (SL) (08/2010 -> 03/2014) - pôvodné OEM autorádio.
Kia Sportage (SL) (03/2014 -> 01/2016) - pôvodné OEM autorádio.

Technické informácie

Analógové pripojenie.
Konektor: 24-pinový / 18-pinový Hyundai Sat Nav.
Podpora vozidiel bez OEM zosilňovača a bez OEM navigácie.
U vozidiel s odlišným zapojením pinov skontrolujte pred pripojením, aby nedošlo k poškodeniu vozidla alebo zariadenia.
Diagnostická LED indikácia:
- Modré trvalé svietenie – rozhranie aktívne, prítomné +12 V napájanie zo zapaľovania.
- Červené svietenie – zistená funkcia tlačidla ovládania na volante.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálnu OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať len odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Zmeny na predinštalovanom káblovaní môžu viesť k strate záruky produktu.
