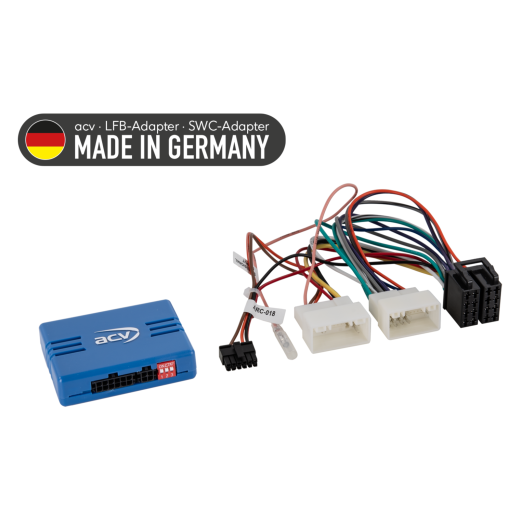

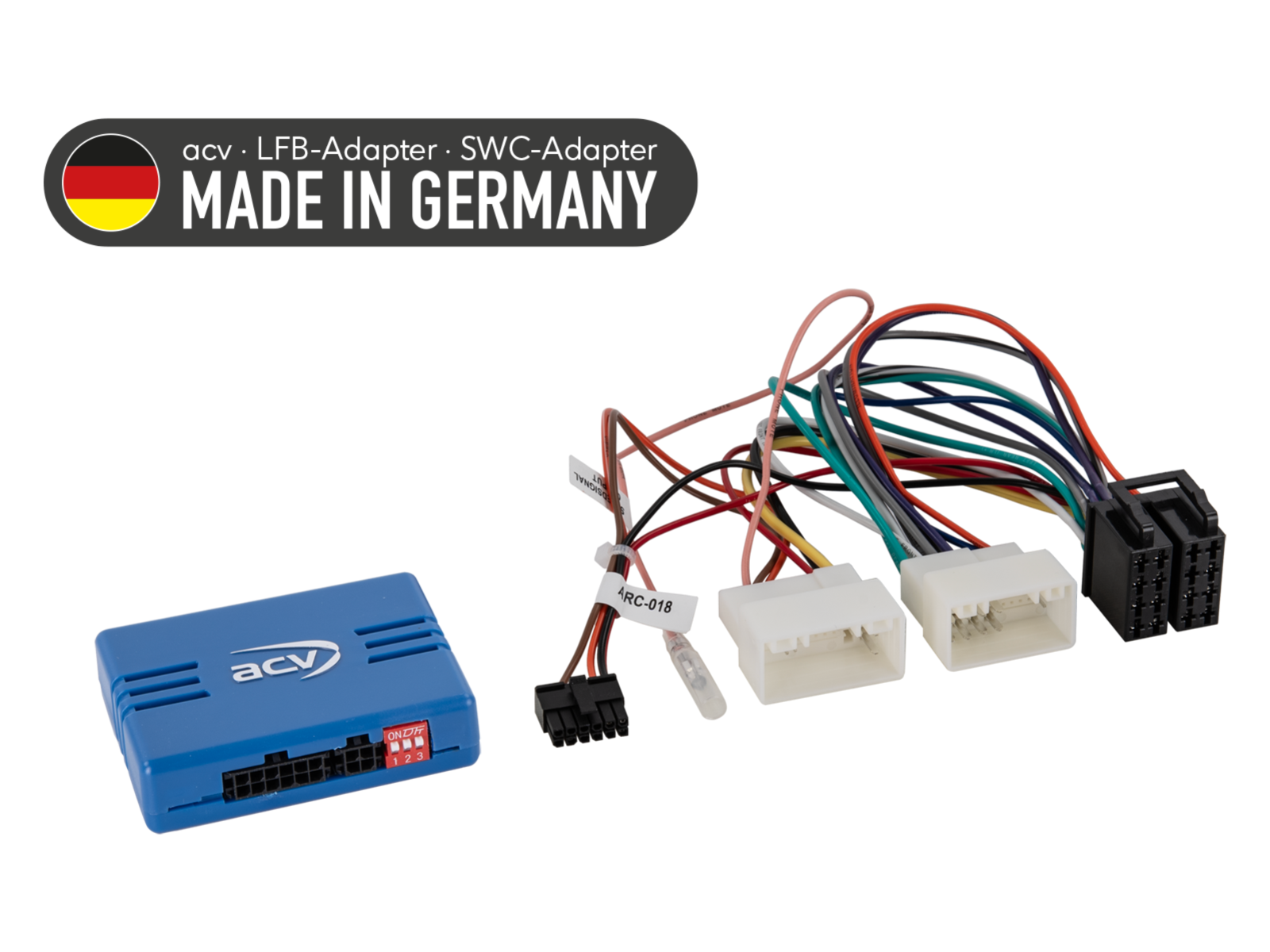

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-004-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Hyundai Azera (11->17), Elantra (11->15), H350 (15->19), i10 (13->19), i20 (14->20), i30 (12->17), i40 (11->19), i45 (07->21), ix20 (10->19), ix35 (10->15), ix45 (13->18), Santa Fe (12->18), Sonata (09->14), Tucson (10->20) / Kia Cee'd (12->12), Fore (12->15), Picanto (11->17), Pro-Cee'd (13->15), Rio (11->15), Soul (11->16), Sorento (12->15), Sportage (10->16)
Viac o produkte
55,76 EUR
Katalógové číslo: 42A-1180-004-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-004-0

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42A-1180-004-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory káblov s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Hyundai Azera (2011 -> 2017) - pôvodné autorádio OEM.
  • Hyundai Elantra (2011 -> 2015) - pôvodné autorádio OEM.
  • Hyundai H350 (06/2015 -> 12/2019) - pôvodné autorádio OEM.
  • Hyundai i10 [IA] (11/2013 -> 12/2016) - pôvodné autorádio OEM.
  • Hyundai i10 [IA] (01/2017 -> 12/2019) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai i20 [GB] (12/2014 -> 06/2018) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai i20 [GB] (07/2018 -> 09/2020) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - pôvodné autorádio OEM.
  • Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - pôvodné autorádio OEM.
  • Hyundai i40 [VF] (09/2011 -> 05/2015) - pôvodné autorádio OEM.
  • Hyundai i40 [VF] (05/2015 -> 08/2018) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai i40 [VF] (10/2018 -> 07/2019) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai i45 (2009 -> 2014) - pôvodné autorádio OEM.
  • Hyundai i800 (2007 -> 2021) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai ix20 [JC] (11/2010 -> 07/2015) - pôvodné autorádio OEM. Vozidlá bez OEM navigácie.
  • Hyundai ix20 [JC] (08/2015 -> 07/2019) - pôvodné autorádio OEM. Vozidlá bez OEM navigácie.
  • Hyundai ix35 [EL] (03/2010 -> 09/2013) - pôvodné autorádio OEM.
  • Hyundai ix35 [EL] (09/2013 -> 07/2015) - pôvodné autorádio OEM.
  • Hyundai ix45 (2013 -> 2018) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai Santa-Fe [DM] (10/2012 -> 11/2015) - pôvodné autorádio OEM.
  • Hyundai Santa-Fe [DM] (12/2015 -> 08/2018) - pôvodné autorádio OEM. Vozidlá modelového roku 2016 a novšie bez OEM navigácie.
  • Hyundai Sonata [YF] (2009 -> 2014) - pôvodné autorádio OEM.
  • Hyundai Tucson [TL] (04/2010 -> 06/2015) - pôvodné autorádio OEM.
  • Hyundai Tucson [TL] (07/2015 -> 07/2018) - pôvodné autorádio OEM. Vozidlá s OEM navigáciou Continental.
  • Hyundai Tucson [TL] (07/2018 -> 12/2020) - pôvodné autorádio OEM. Vozidlá s OEM navigáciou Continental.
  • Kia Cee'd [JD] (06/2012 -> 09/2015) - pôvodné autorádio OEM.
  • Kia Forte (2012 -> 2016) - pôvodné autorádio OEM.
  • Kia Optima [TF] (06/2012 -> 10/2013) - pôvodné autorádio OEM.
  • Kia Optima [TF] (10/2013 -> 10/2015) - pôvodné autorádio OEM.
  • Kia Picanto [TA] (09/2011 -> 04/2015) - pôvodné autorádio OEM.
  • Kia Picanto [TA] (04/2015 -> 03/2017) - pôvodné autorádio OEM.
  • Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - pôvodné autorádio OEM.
  • Kia Rio [UB] (09/2011 -> 01/2015) - pôvodné autorádio OEM.
  • Kia Soul [AM] (09/2011 -> 03/2014) - pôvodné autorádio OEM.
  • Kia Soul [PS] (03/2014 -> 11/2016) - pôvodné autorádio OEM.
  • Kia Sorento [XM] (10/2012 -> 03/2015) - pôvodné autorádio OEM.
  • Kia Sportage [SL] (08/2010 -> 03/2014) - pôvodné autorádio OEM.
  • Kia Sportage [SL] (03/2014 -> 01/2016) - pôvodné autorádio OEM.

Technické informácie

  • Analógové pripojenie.
  • Konektor: 24pin / 18pin Hyundai.
  • V prípade hraničných ročníkov použite káblovanie 42a-1180-00c (ISO/Mini ISO + 24pin/18pin zväzok).
  • Skontrolujte nastavenie DIP prepínačov na aftermarket autorádiu (HU).
  • Vozidlá bez OEM zosilňovacieho systému a bez OEM navigácie.
  • Vozidlá s OEM navigáciou: použite zväzok 42a-1180-004-nav.
  • U vozidiel s odlišným osadením pinov a u vozidiel s OEM navigáciou vždy pred pripojením overte priradenie pinov, aby ste predišli poruche vozidla či aftermarket zariadenia.

Diagnostická LED indikácia

  • Modré trvalé svietenie: rozhranie aktívne, prítomné +12V napájanie zo zapaľovania.
  • Červené svietenie: rozpoznaná funkcia tlačidla ovládania na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia káblov:

  • Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1180-004-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
