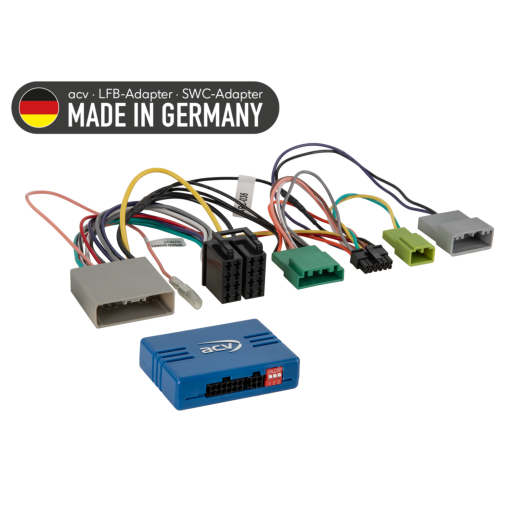

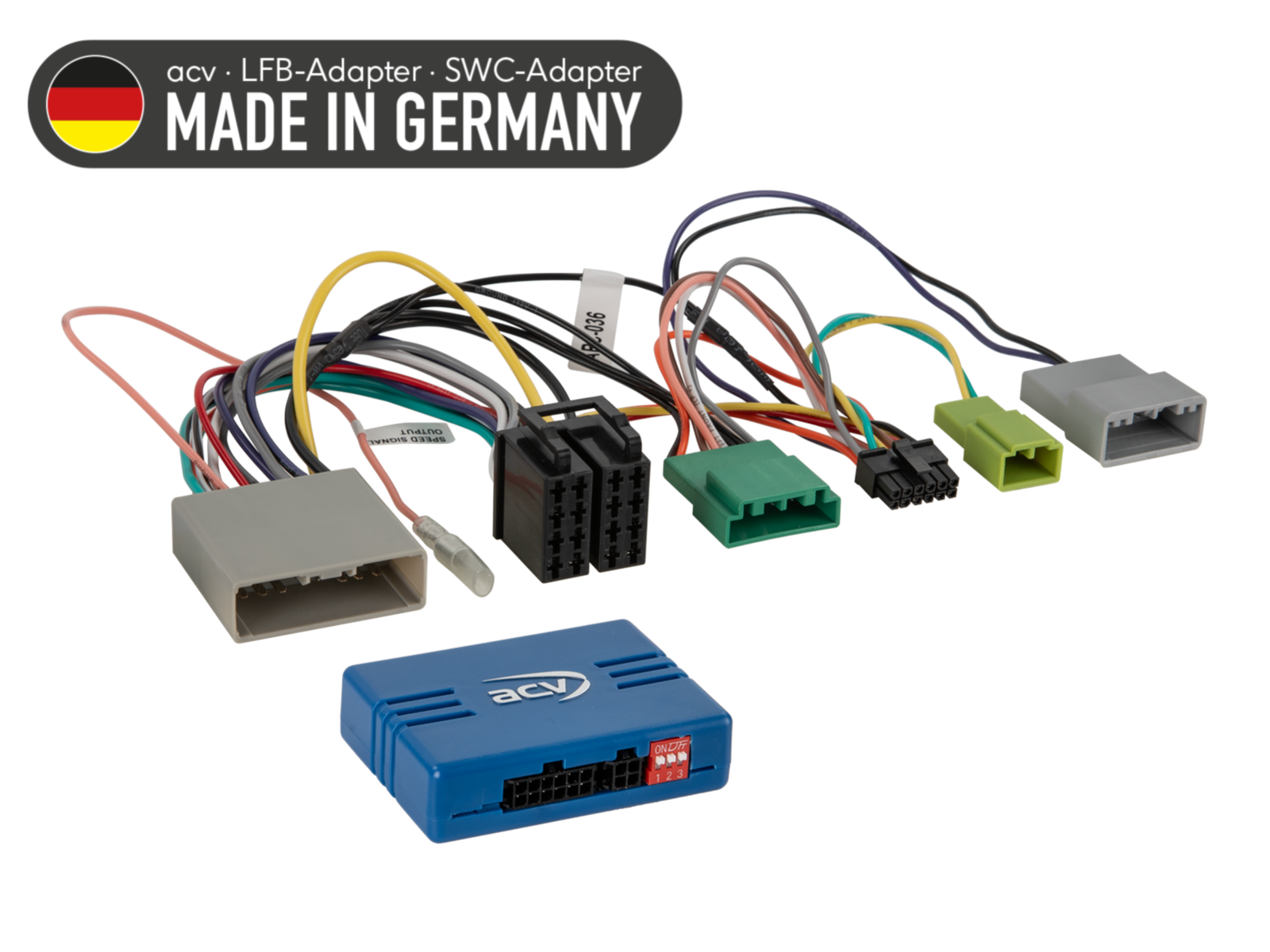

Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42A-1130-002-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Honda Civic [FK1] (05->10), Civic [FN2] (07->11)
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1130-002-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42A-1130-002-0
  • Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42A-1130-002-0
  • Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42A-1130-002-0

Adaptér ovládania tlačidiel na volante pre Honda ACV SWC 42A-1130-002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Honda Civic (FK1) (09/2005 -> 12/2008) - pôvodné autorádio OEM.
  • Honda Civic (FK1) (01/2009 -> 12/2010) - pôvodné autorádio OEM.
  • Honda Civic (FN2) (03/2007 -> 12/2008) - pôvodné autorádio OEM.
  • Honda Civic (FN2) (01/2009 -> 12/2011) - pôvodné autorádio OEM.

Technické informácie

  • CAN Bus a analógové SWC pripojenie.

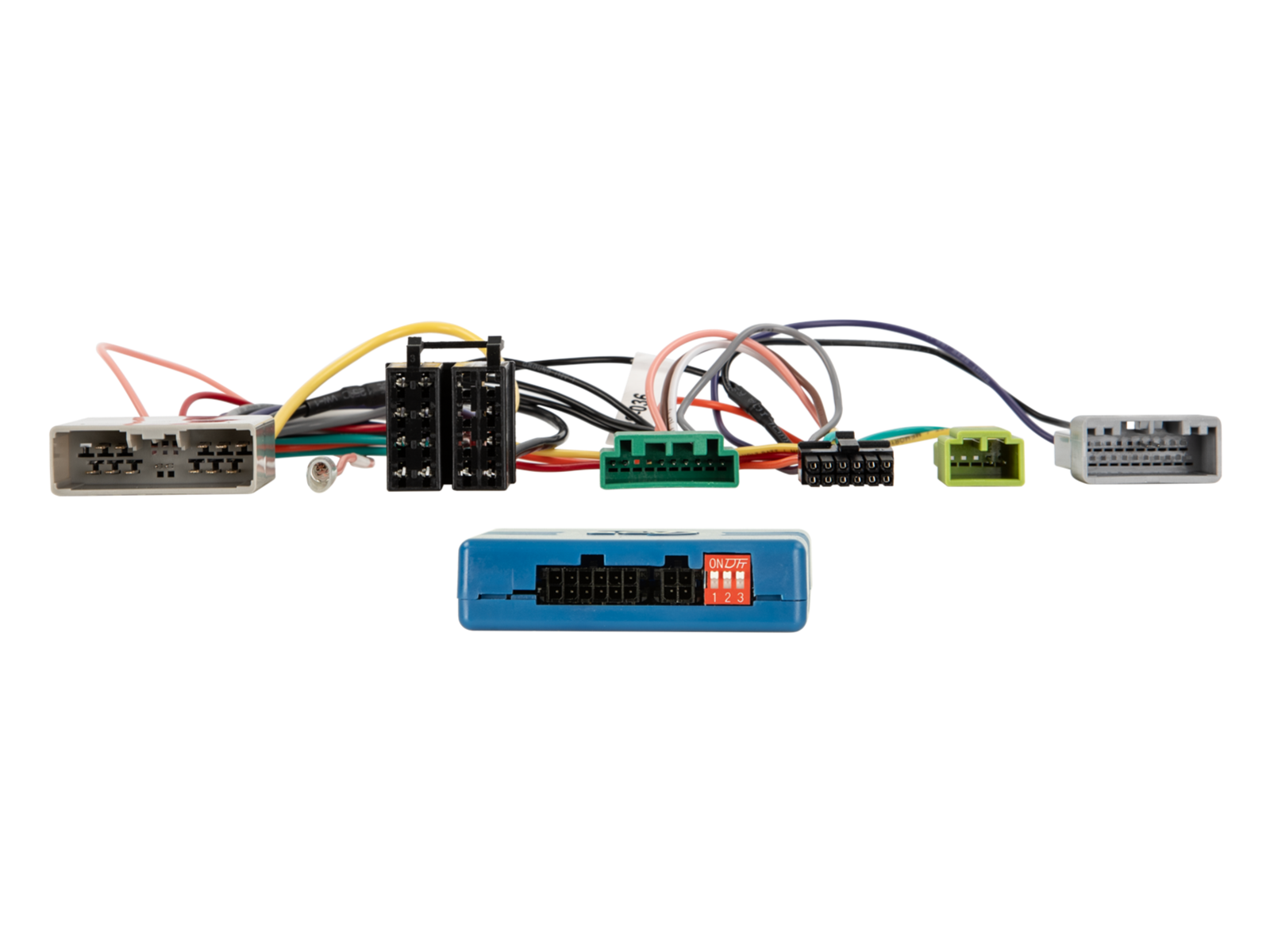

  • Konektor: 17 Pin / 20 Pin Honda.
  • Konektor: 5 Pin / 10 Pin displej.
  • Modrý vodič: +12V Amp remote.
  • Podpora pre vozidlá s klimatizáciou na hornom displeji.
  • Podpora OEM zosilňovacieho systému.
  • Nastavenie času podporované (pozri manuál).

Signály na voľných vodičoch

  • Modrý: +12V Amp remote.

Diagnostická LED indikácia

  • Modré trvalé svietenie: rozhranie aktívne, prítomné +12V napájanie zo zapaľovania.
  • Červené svietenie: rozpoznaná funkcia tlačidla ovládania na volante.

Dôležité doplňujúce informácie

  • Podpora OEM zosilňovacieho systému.
  • Nastavenie času podporované priamo z volantu.
  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálny OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

  • Zapojenie a úpravy smie vykonávať iba odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1130-002-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
