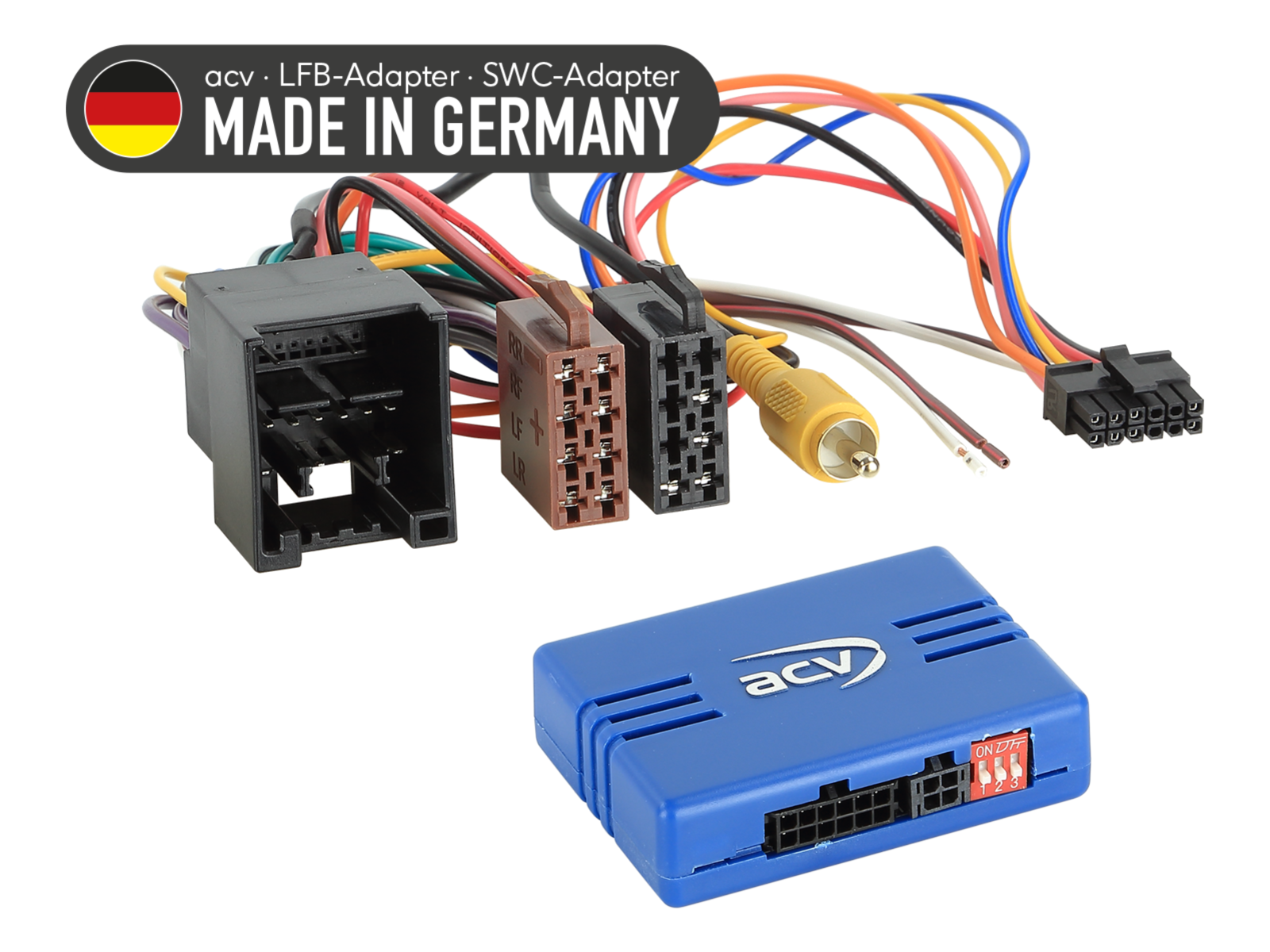

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42A-1124-000-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Ford Transit V363 [FAC/FAD] (19->20), Transit V363 [FAC/FAD] (20->24), Transit Custom [FAC/FAD] (18->23), Transit Custom [FAC/FAD] (23->24), Transit Connect [PJ
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1124-000-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

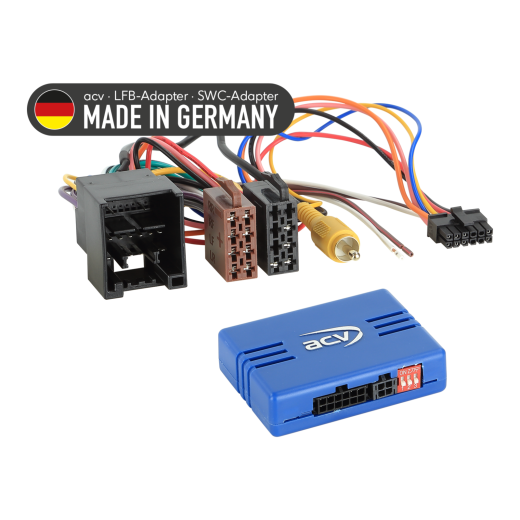

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42A-1124-000-0

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42A-1124-000-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Ford Transit V363 [FAC/FAD] (06/2019 -> 08/2020) - pôvodné autorádio OEM. U vozidiel od roku 2020 nie je funkcia zaručená; +12 V zapaľovanie (svorka 15) nemusí byť podporované u všetkých vozidiel.
  • Ford Transit V363 [FAC/FAD] (08/2020 -> 2024) - pôvodné autorádio OEM. U vozidiel od roku 2020 nie je funkcia zaručená; +12 V zapaľovanie (svorka 15) nemusí byť podporované u všetkých vozidiel.
  • Ford Transit Custom [FAC/FAD] (01/2018 -> 06/2023) - pôvodné autorádio OEM.
  • Ford Transit Custom [FAC/FAD] (07/2023 -> 2024) - pôvodné autorádio OEM.
  • Ford Transit Connect [PJ2] (06/2018 -> 2024) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: 32pinový Ford.
  • Konektor: OEM zadná kamera → RCA (samec) žltý.

Nastavenie a rozhranie CAN:

  • Skontrolujte DIP prepínače podľa návodu.
  • Vozidlá s CAN Bus (využíva sa pre čítanie SWC a signálov).

OEM zadná kamera – zapojenie a riešenie problémov

  • Pred pripojením overte priradenie pinov meraním na OEM HU.
  • Pri blikaní obrazu kamery: prepojte video(-) Pin 25 s Pin 24.
  • Overte akustické tóny PDC: nie sú podporované vo všetkých vozidlách.

Poskytované signály

  • Ružová (pink): +12 V zapaľovanie svorka 15, max. 1,5 A.
  • Oranžová (orange): +12 V osvetlenie svorka 58, max. 0,1 A.
  • Biela (white): +12 V spiatočka, max. 1,5 A.
  • Žlto/zelená, žlto/červená: impulz rýchlosti (speed pulse).

Dôležité doplňujúce informácie

  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

  • Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1124-000-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
