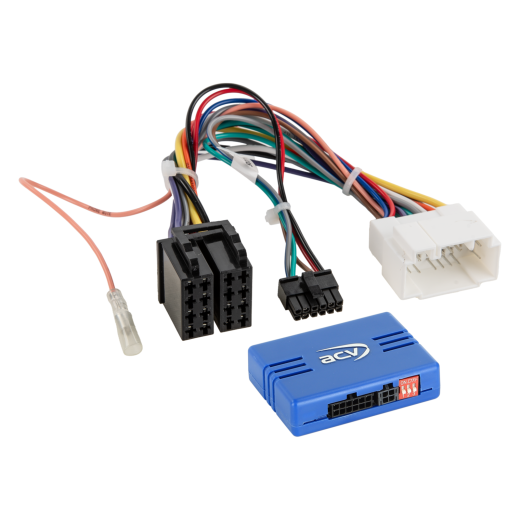

Adaptér ovládania tlačidiel na volante pre Fiat / Opel / Suzuki ACV SWC 42A-1292-001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Fiat Sedicu (FY) (06/06->08/09, 08/09->10/14), Opel Agila B (HB) (04/08->12/14), Suzuki Dzire (08->10), Grand Vitara (JT) (10/05- 09/08->12/12), Kizashi (FR) (10/10->08/15), Ritz (09->11), Splash (EX) (04/08->05/12), Swift (MZ/EZ) (06/06->01/10, 09/09->12/14)
Viac o produkte
55,76 EUR
Katalógové číslo: 42A-1292-001-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

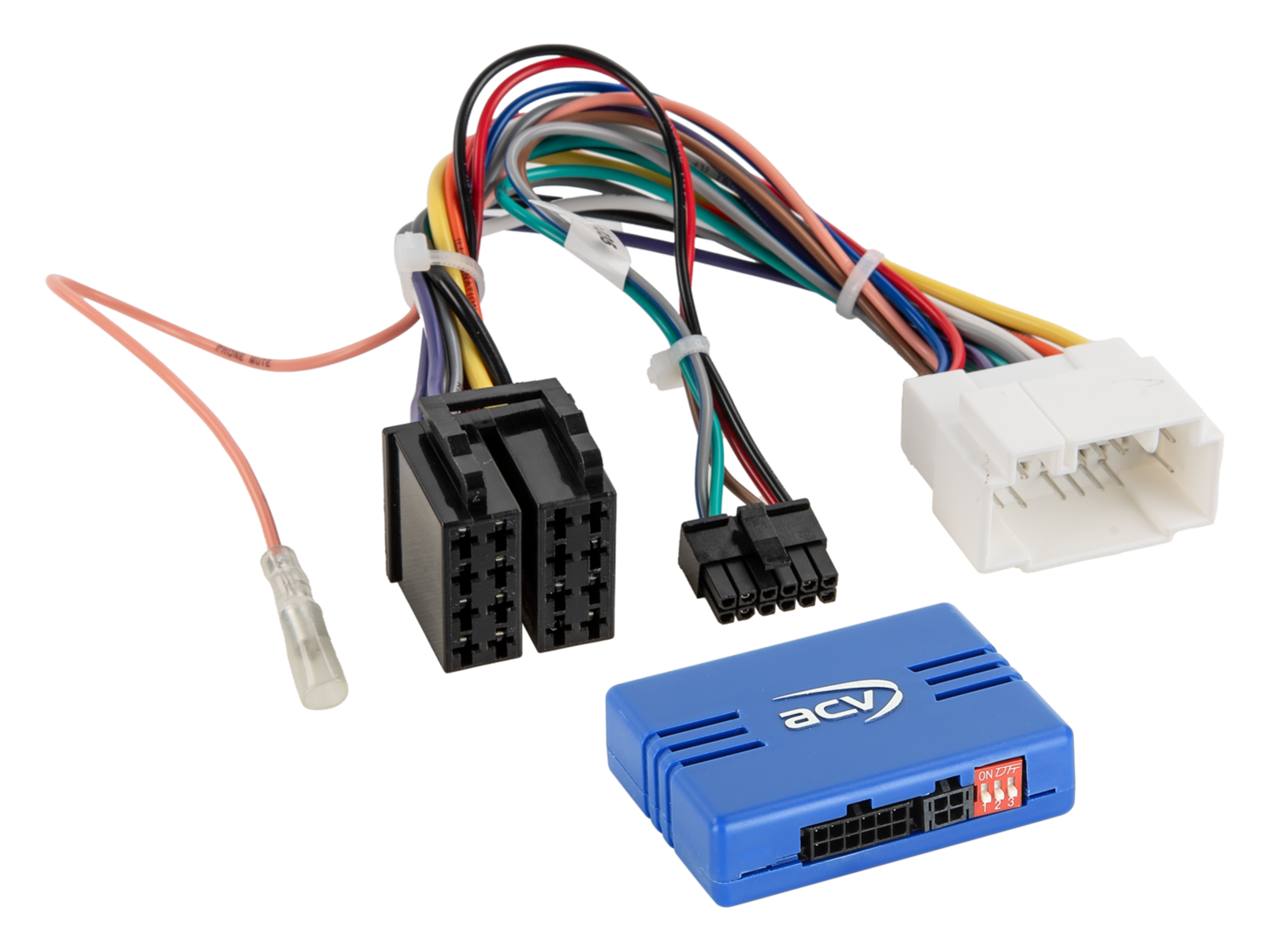

Adaptér ovládania tlačidiel na volante pre Fiat / Opel / Suzuki ACV SWC 42A-1292-001-0

Adaptér ovládania tlačidiel na volante pre Fiat / Opel / Suzuki ACV SWC 42A-1292-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Fiat Sedici FY 2006 -> 2009 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Fiat Sedici FY 2009 -> 2014 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Opel Agila B H-B 2008 -> 2014 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Dzire 2008 -> 2010 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Grand Vitara JT 2005 -> 2008 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Grand Vitara JT 2008 -> 2012 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Kizashi FR 2010 -> 2015 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Ritz 2009 -> 2011 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Splash EX 2008 -> 2012 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Swift MZ/EZ 2005 -> 2010 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki Swift MZ/EZ 2008 -> 2010 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki SX4 EY/GY 2006 -> 2010 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.
  • Suzuki SX4 EY/GY 2009 -> 2014 - pôvodné autorádio Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 alebo Panasonic OEM navigácia.

CAN Bus informácie

Konektory a napájanie:

  • Konektor: 20pin Suzuki.

Nastavenie:

  • Skontrolujte DIP prepínače podľa návodu (BDA).

Diagnostická LED indikácia:

  • Modrá: interface aktívny, +12V zapaľovací prúd prítomný.
  • Červená: stlačenie tlačidla ovládania na volante detekované.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

  • Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1292-001-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
