Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0

Popis a parametre
Hodnotenie0
Kategórie

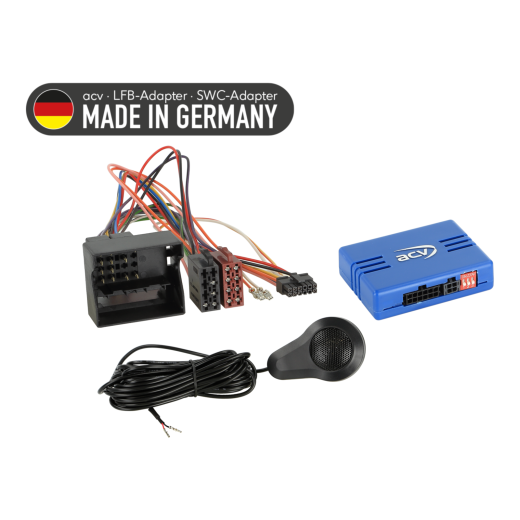

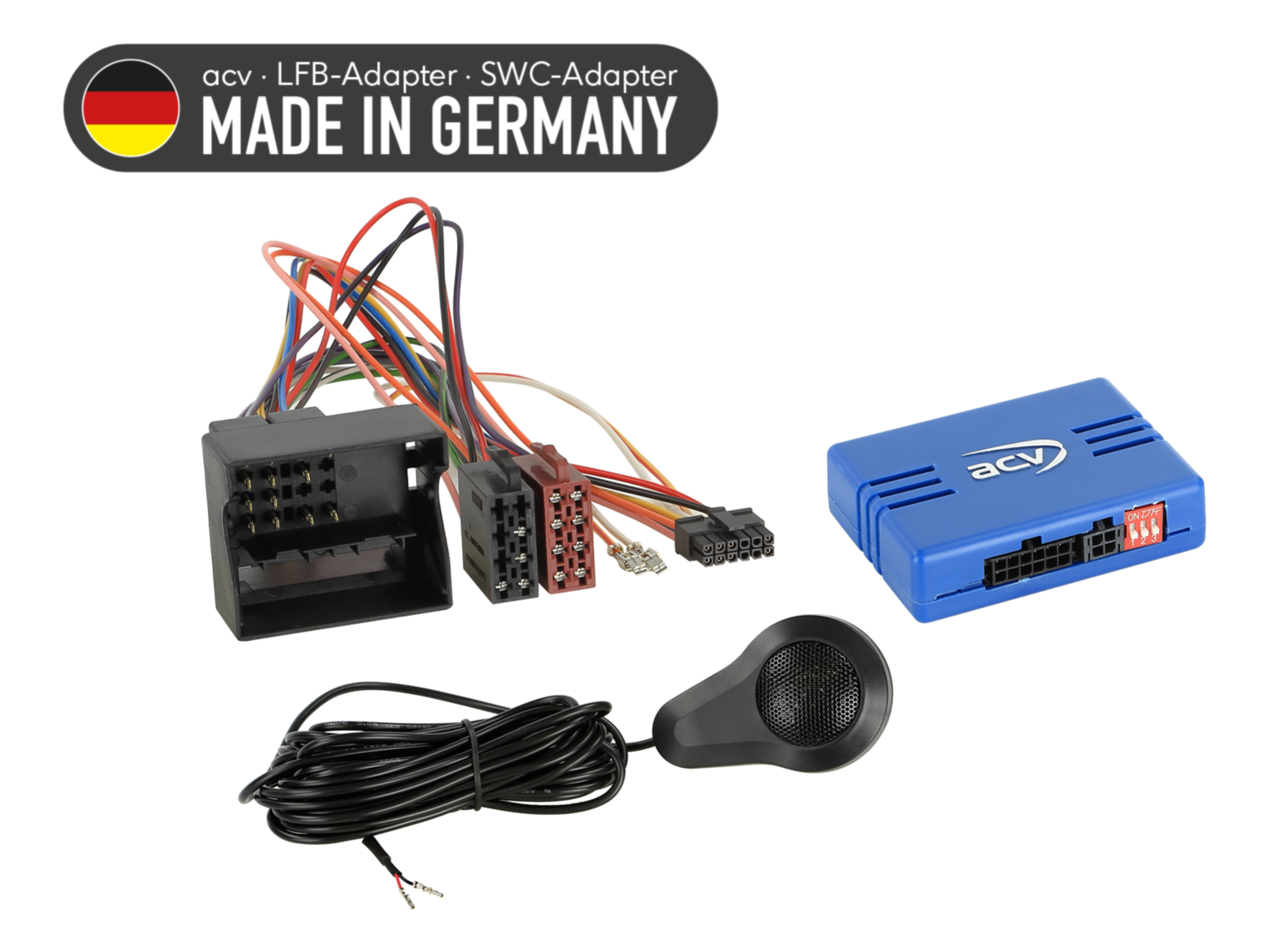

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot / Toyota ACV SWC 42A-1041-008-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo zmene niektorých funkcií ovládania. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako po technickej, tak po vizuálnej stránke. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou tiež overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Citroën Berlingo (7) (06/2008 -> 03/2012), Berlingo (7) (04/2012 -> 05/2015), Berlingo (7) (06/2015 -> 06/2018) - pôvodné autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - pôvodné autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010), C3 (S) (01/2010 -> 03/2013), C3 (S) (04/2013 -> 01/2017) - pôvodné autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - pôvodné autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - pôvodné autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012), C8 (E) (07/2012 -> 06/2014) - pôvodné autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - pôvodné autorádio OEM.
Citroën Jumpy (V) (02/2007 -> 05/2016), Jumpy (V) (09/2016 -> 01/2024) - pôvodné autorádio OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - pôvodné autorádio OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - pôvodné autorádio OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - pôvodné autorádio OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - pôvodné autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024), Zafira Life V (V) (02/2019 -> 01/2024) - pôvodné autorádio OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015), 208 (C) (04/2012 -> 04/2015), 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009), 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015), 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008), 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011), 607 (9) (10/2004 -> 04/2009), 807 (E) (07/2002 -> 02/2008), 807 (E) (02/2008 -> 06/2014), 3008 (OU) (06/2009 -> 10/2013), 5008 (O) (10/2009 -> 10/2013), Bipper (A) (12/2007 -> 12/2015), Expert (X) (02/2007 -> 08/2016), Expert (X) (03/2016 -> 2024), Partner (7) (05/2008 -> 03/2012), RCZ (4J) (04/2010 -> 09/2015), Traveller (03/2016 -> 2024) - pôvodné autorádio OEM.

Toyota Proace (03/2013 -> 08/2016), Proace (V) (03/2016 -> 04/2024), Proace Verso (V) (03/2016 -> 04/2024) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

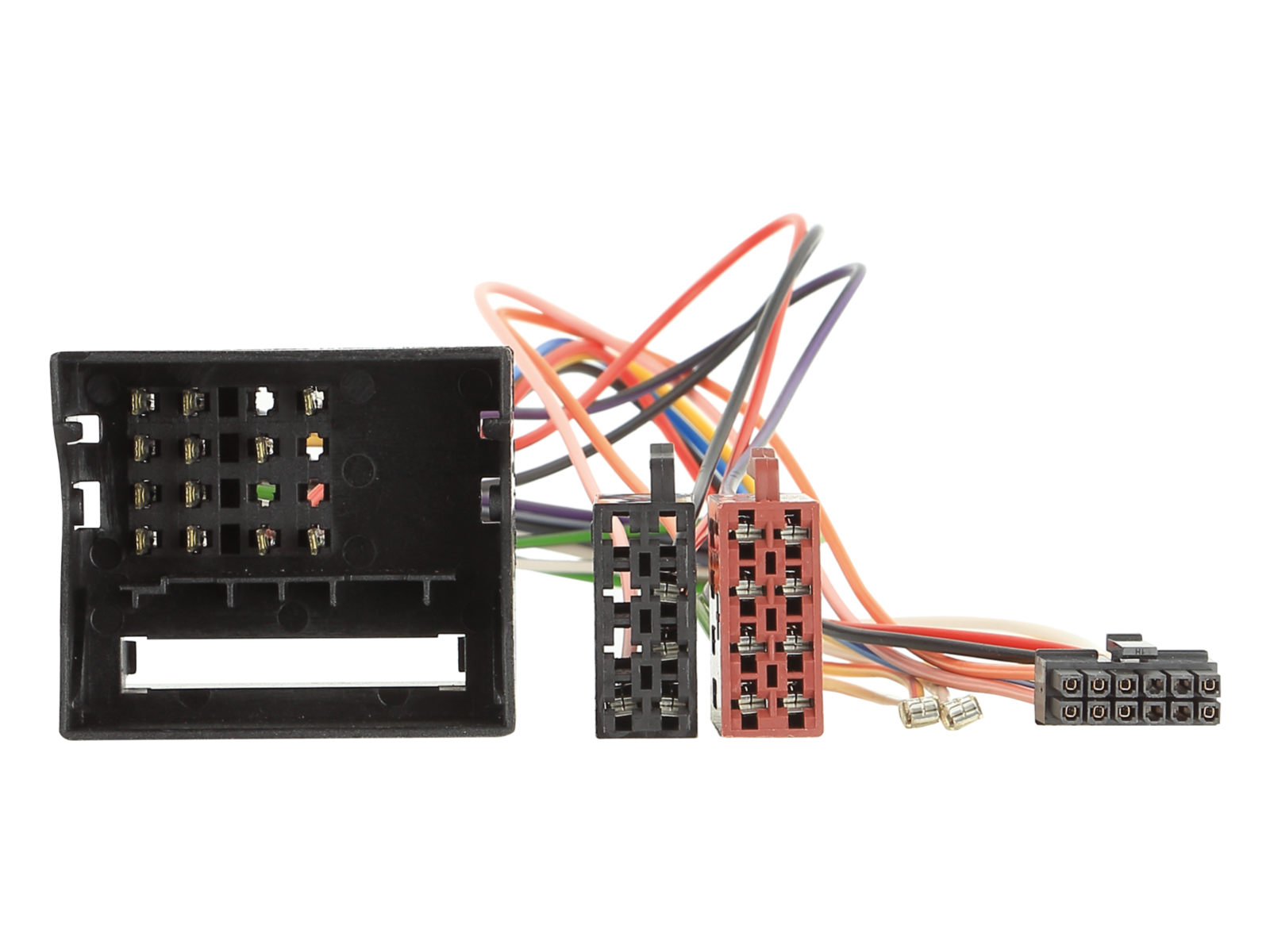

Konektor: 40pinový Quadlock PSA (položka: 42cx30).

Pripojenie:

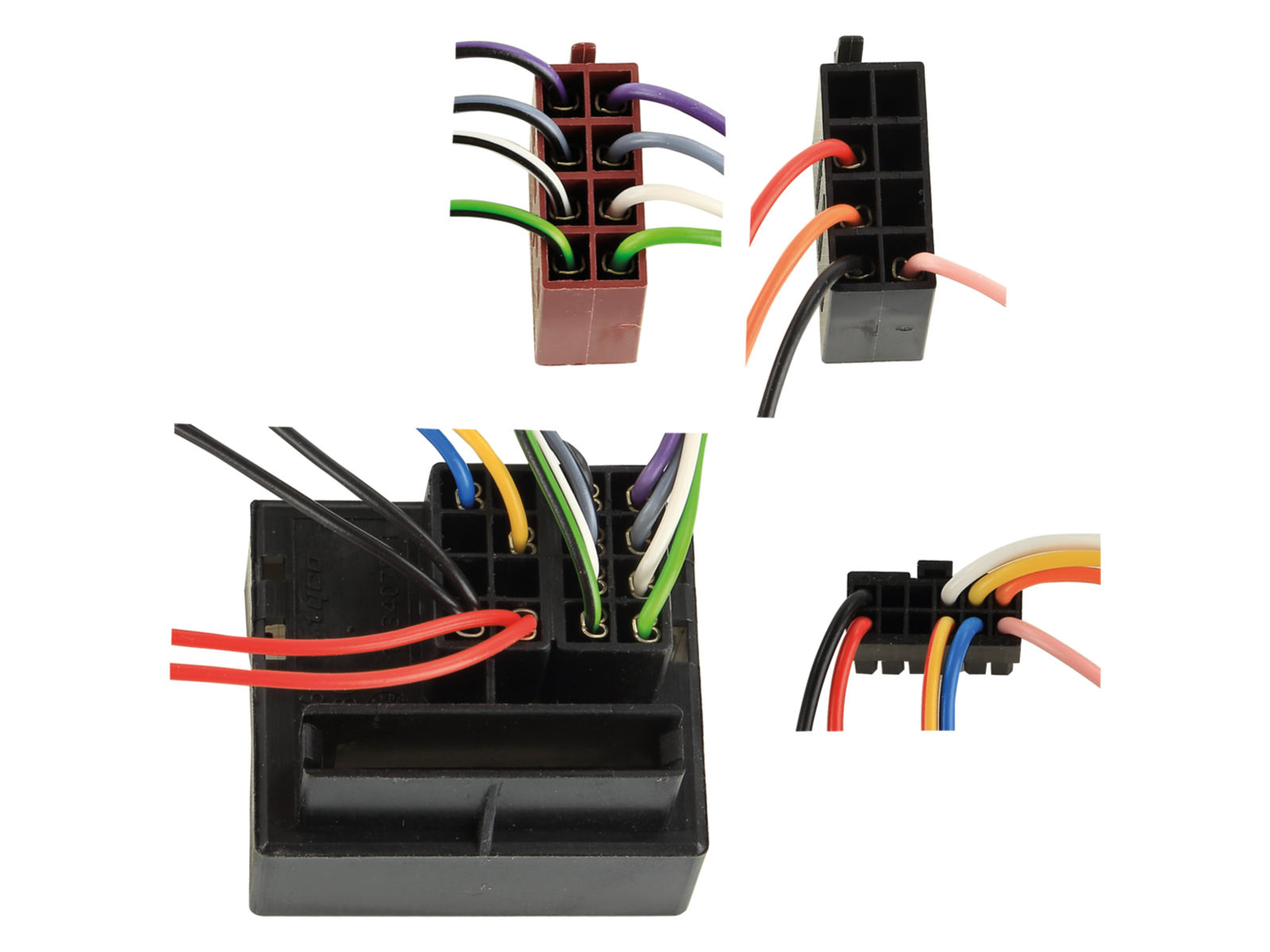

Pripojenie SWC reproduktor PDC 42cxpdc (obrázok položky 4): Pin 5: 42cxpdc červený, Pin 11: 42cxpdc čierny.

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

Vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 / RT4 s ovládacím kolieskom hlasitosti.
Vozidlá s OEM HU Clarion MQ-RD6 monochromatický displej a centrálny otočný ovládač.
Vozidlá s OEM HU Continental RD45 s otočným ovládačom.
Vozidlá s PDC.
Vozidlá bez OEM HU Bosch.
Vozidlá bez OEM navigácie Magneti Marelli RT3 / RT6 / Harman Becker s ovládacím kolieskom hlasitosti.
Vozidlá bez JBL OEM zosilňovacieho systému.

Podpora nastavenia vozidla cez SWC:

Podporované (viď manuál).

Vozidlá s ECO režimom:

+12 V stály prúd (svorka 30, poistka).

Vozidlá s PDC prepínačom:

Je nutné aktivovať prehrávanie zvuku PDC.

Diagnostická LED indikácia:

Modré blikanie: vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a hardvérovú konfiguráciu rozhrania - bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
