Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0

Popis a parametre
Hodnotenie0
Kategórie

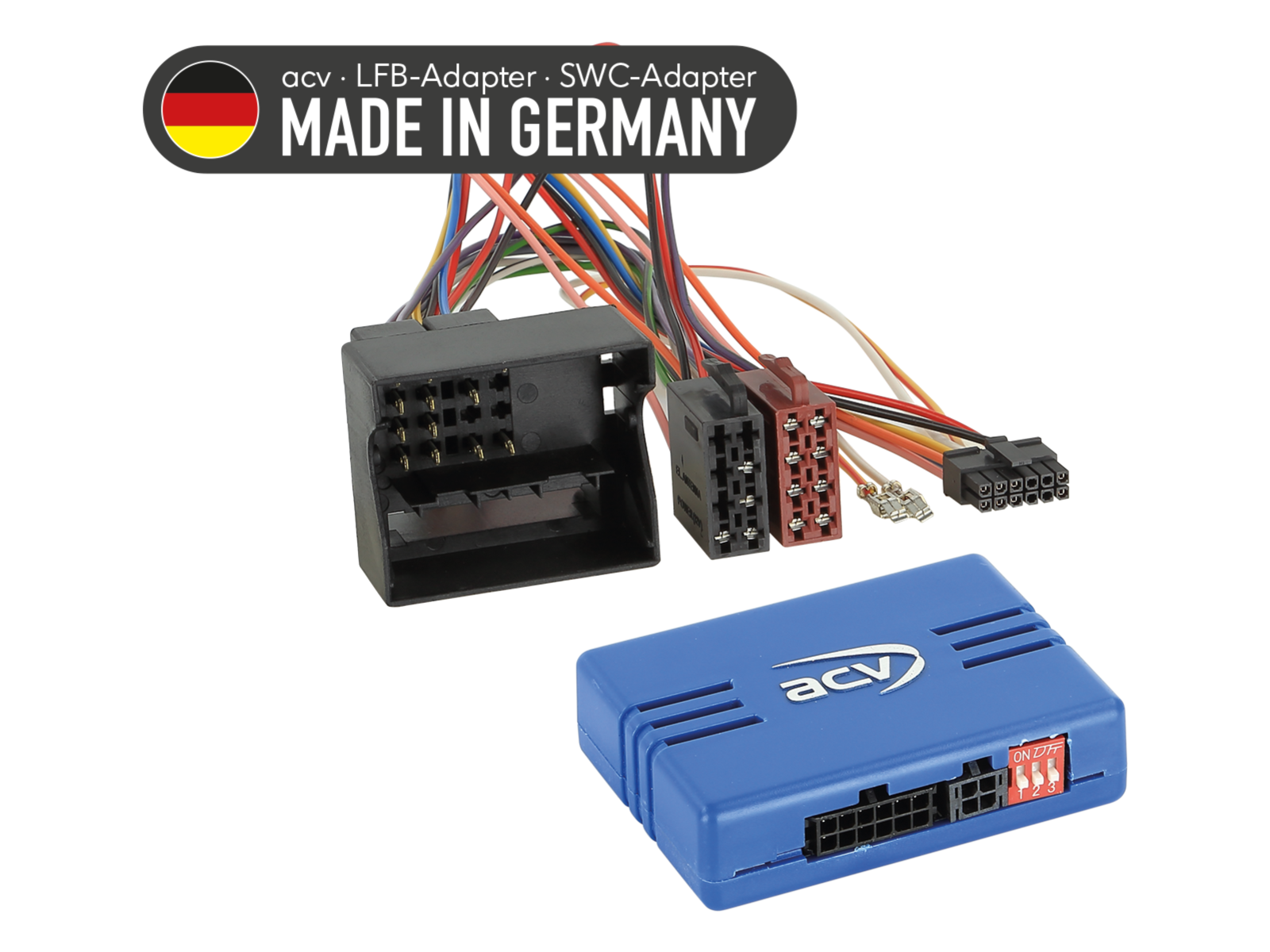

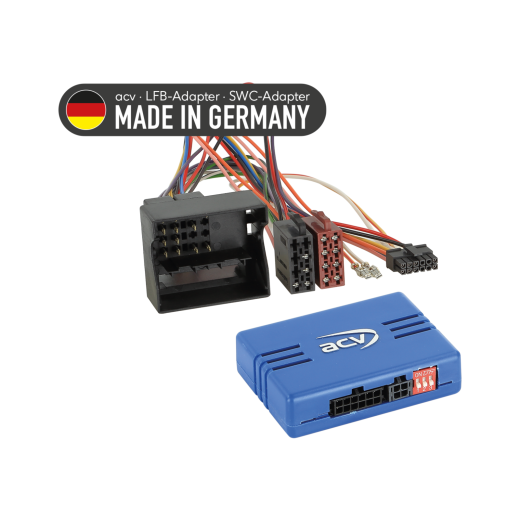

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Citroën Berlingo (7) (06/2008 -> 03/2012) - pôvodné autorádio OEM.
Citroën Berlingo (7) (04/2012 -> 05/2015) - pôvodné autorádio OEM.
Citroën Berlingo (7) (06/2015 -> 06/2018) - pôvodné autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - pôvodné autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Citroën C3 (S) (01/2010 -> 03/2013) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Citroën C3 (S) (04/2013 -> 01/2017) - pôvodné autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - pôvodné autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - pôvodné autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012) - pôvodné autorádio OEM.
Citroën C8 (E) (07/2012 -> 06/2014) - pôvodné autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Citroën Jumpy (V) (02/2007 -> 05/2016) - pôvodné autorádio OEM.
Citroën Jumpy (V) (09/2016 -> 01/2024) - pôvodné autorádio OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - pôvodné autorádio OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - pôvodné autorádio OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - pôvodné autorádio OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - pôvodné autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024) - pôvodné autorádio OEM.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - pôvodné autorádio OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Peugeot 207 (W) (06/2009 -> 07/2015) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Peugeot 208 (C) (04/2012 -> 04/2015) - pôvodné autorádio OEM. Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom, nastavenie vozidla nie je podporované.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - pôvodné autorádio OEM.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - pôvodné autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - pôvodné autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - pôvodné autorádio OEM.
Peugeot 607 (9) (10/2004 -> 04/2009) - pôvodné autorádio OEM.
Peugeot 807 (E) (07/2002 -> 02/2008) - pôvodné autorádio OEM.
Peugeot 807 (E) (02/2008 -> 06/2014) - pôvodné autorádio OEM.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - pôvodné autorádio OEM.
Peugeot 5008 (O) (10/2009 -> 10/2013) - pôvodné autorádio OEM.
Peugeot Bipper (A) (12/2007 -> 12/2015) - pôvodné autorádio OEM.
Peugeot Expert (X) (02/2007 -> 08/2016) - pôvodné autorádio OEM.
Peugeot Expert (X) (03/2016 -> 2023) - pôvodné autorádio OEM.
Peugeot Partner (7) (05/2008 -> 03/2012) - pôvodné autorádio OEM.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - pôvodné autorádio OEM.
Peugeot Traveller (03/2016 -> 2023) - pôvodné autorádio OEM.

Toyota Proace (03/2013 -> 08/2016) - pôvodné autorádio OEM.
Toyota Proace (V) (03/2016 -> 04/2024) - pôvodné autorádio OEM.
Toyota Proace Verso (V) (03/2016 -> 04/2024) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

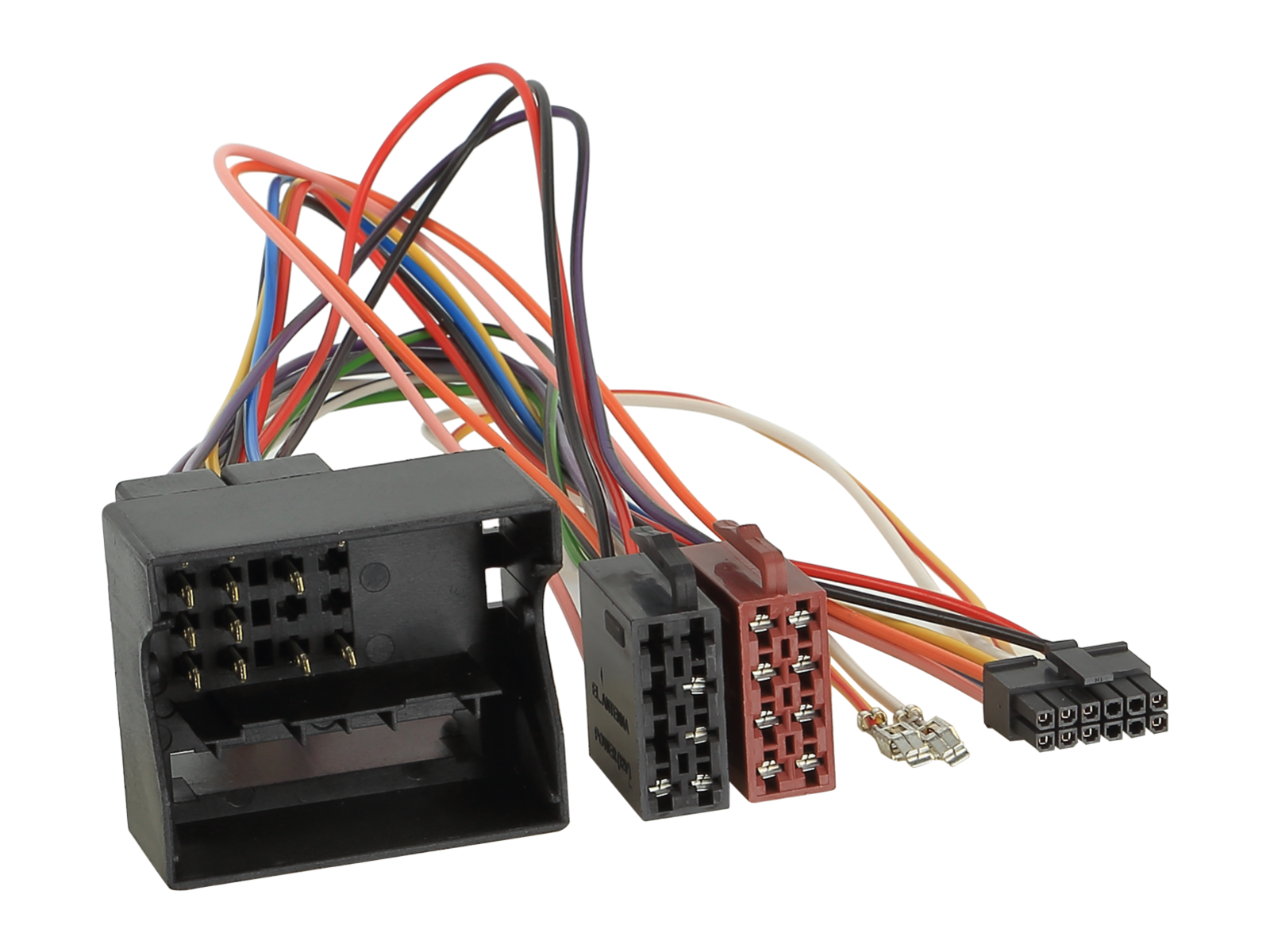

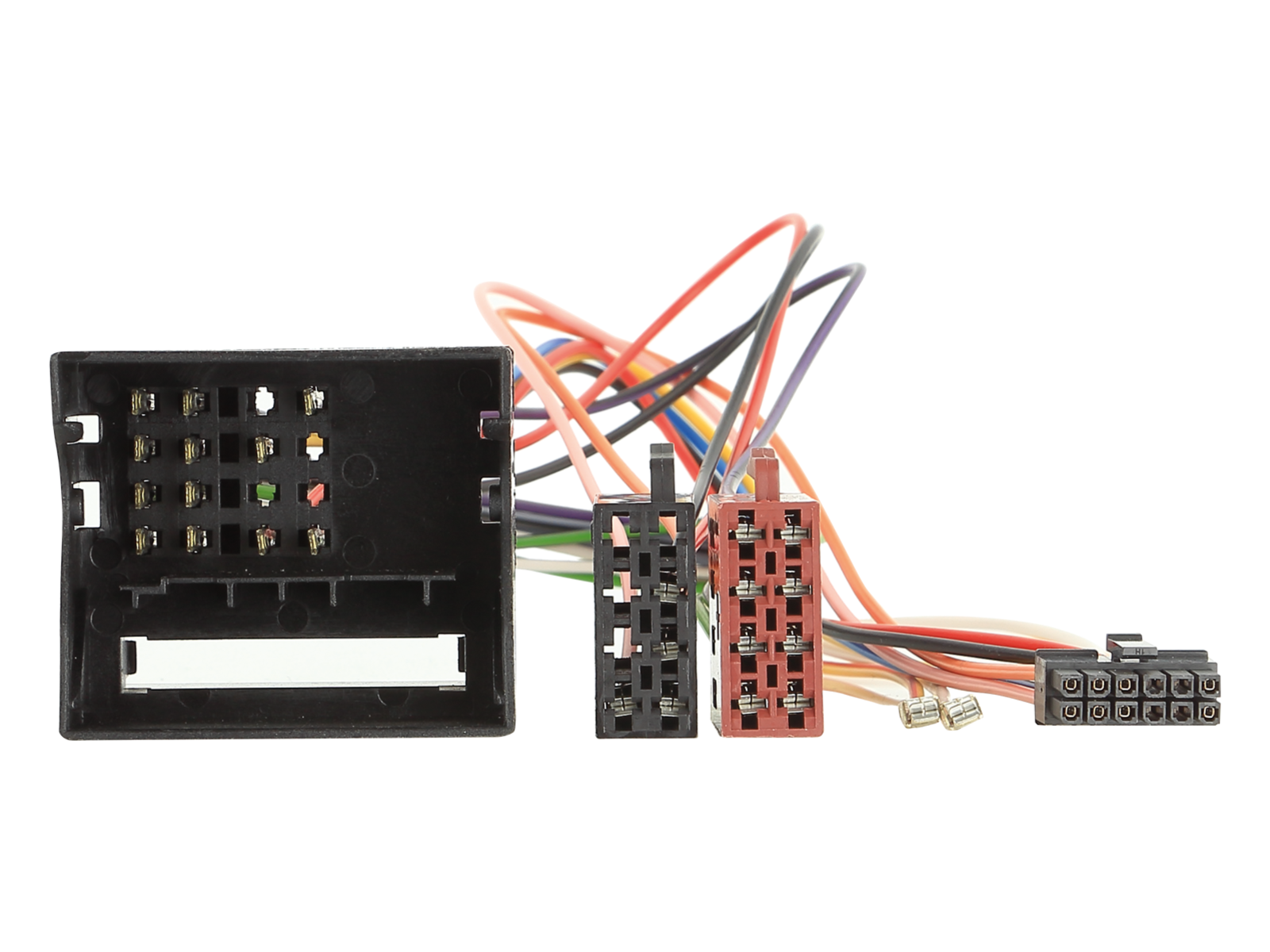

Konektor: 40 Pin Quadlock PSA.

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu.

Kompatibilita s vozidlami:

Vozidlá s Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM HU s ovládačom hlasitosti.
Vozidlá s Clarion MQ-RD6 OEM HU monochrome display a centrálnym otočným ovládačom.
Vozidlá s Continental RD45 OEM HU s otočným ovládačom.
Vozidlá bez Bosch OEM HU.
Vozidlá bez Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Nav s ovládačom hlasitosti.
Vozidlá bez OEM JBL zosilňovača.
Vozidlá s PDC.

Ďalšie poznámky:

Nastavenie vozidla cez SWC podporované (viď manuál).
Vozidlá s ECO-mode: +12V stály prúd.
Vozidlá s PDC: adaptér SWC CAN Bus speaker 42a/42cx PDC.
Vozidlá s tlačidlom PDC: nutná aktivácia prehrávania PDC zvuku.

Diagnostická LED indikácia:

Modré blikanie: vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívne.
Červené svietenie: aktívne +12V zapaľovacie napätie.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania, či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvoolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
