Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Citroen Jumper (14 -> 24), e-Jumper (21 -> 24), Relay (06 -> 24) / Fiat Ducato (14 -> 21) / Opel Movano Cargo C (21 -> 24), Movano Electric Cargo C (21 -> 24) / Peuge (21->24)
Viac o produkte
55,76 EUR
Katalógové číslo: 42A-1094-018-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

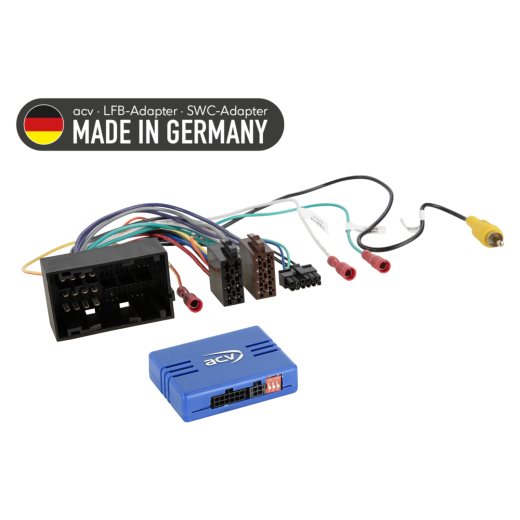

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory káblov s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Citroen Jumper (250) (05/2014 -> 10/2022) - pôvodné autorádio OEM.
  • Citroen Jumper (250) (10/2022 -> 06/2024) - pôvodné autorádio OEM.
  • Citroen e-Jumper (259) (10/2021 -> 06/2024) - pôvodné autorádio OEM.
  • Citroen Relay (250) (2006 -> 2024) - pôvodné autorádio OEM.
  • Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) - pôvodné autorádio OEM.
  • Opel Movano Cargo C (Y) (10/2021 -> 01/2024) - pôvodné autorádio OEM.
  • Opel Movano Electric Cargo C (Y) (10/2021 -> 01/2024) - pôvodné autorádio OEM.
  • Peugeot Boxer (Y) (09/2014 -> 12/2019) - pôvodné autorádio OEM.
  • Peugeot Boxer (Y) (08/2018 -> 2024) - pôvodné autorádio OEM.
  • Peugeot e-Boxer (Y) (10/2021 -> 2024) - pôvodné autorádio OEM.

Technické informácie

  • Analógové pripojenie.
  • Konektor: 52 Pin Fiat.
  • Konektor OEM cúvacej kamery: RCA (samec) žltý.
  • Podpora pre vozidlá s OEM kabelážou s farebnými vodičmi a +12V zapaľovaním (svorka 15) Pin 42.
  • Podpora pre vozidlá s OEM adaptérovou kabelážou s čiernymi vodičmi (Daiichi).
  • Tlačidlá SWC: 2 × 4 funkcie ovládania na volante vpredu.
  • Pri zámene funkcií SWC zmeňte zapojenie zeleného/modrého vodiča.

Signály na voľných vodičoch

  • Biely: +12V signál spiatočky.
  • Zelený: kostra GND signálu parkovacej brzdy.
  • Žltý/červený: signál rýchlosti.

Diagnostická LED indikácia

  • Modré trvalé svietenie: rozhranie aktívne, prítomné +12V napájanie zo zapaľovania.
  • Červené svietenie: rozpoznaná funkcia tlačidla ovládania na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nasmerujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kabeláže:

  • Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1094-018-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
