Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Citroen Jumper (250) (07/2024 -> 2025), e-Jumper (259) (07/2024 -> 2025), Relay (250) (2024 -> 2025) / Fiat Ducato (ZAF 251) Ducato (ZAF 250) (11/2023 -> 2025), e-Ducato (ZAF 250) (04/2021 -> 03/2024), e-Ducato (ZAF 250) (03/2024 -> 2025) / Opel 2025), Movano Electric Cargo C (Y) (01/2024 -> 2025)
Viac o produkte
71,80 EUR
Katalógové číslo: 42A-1094-026-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

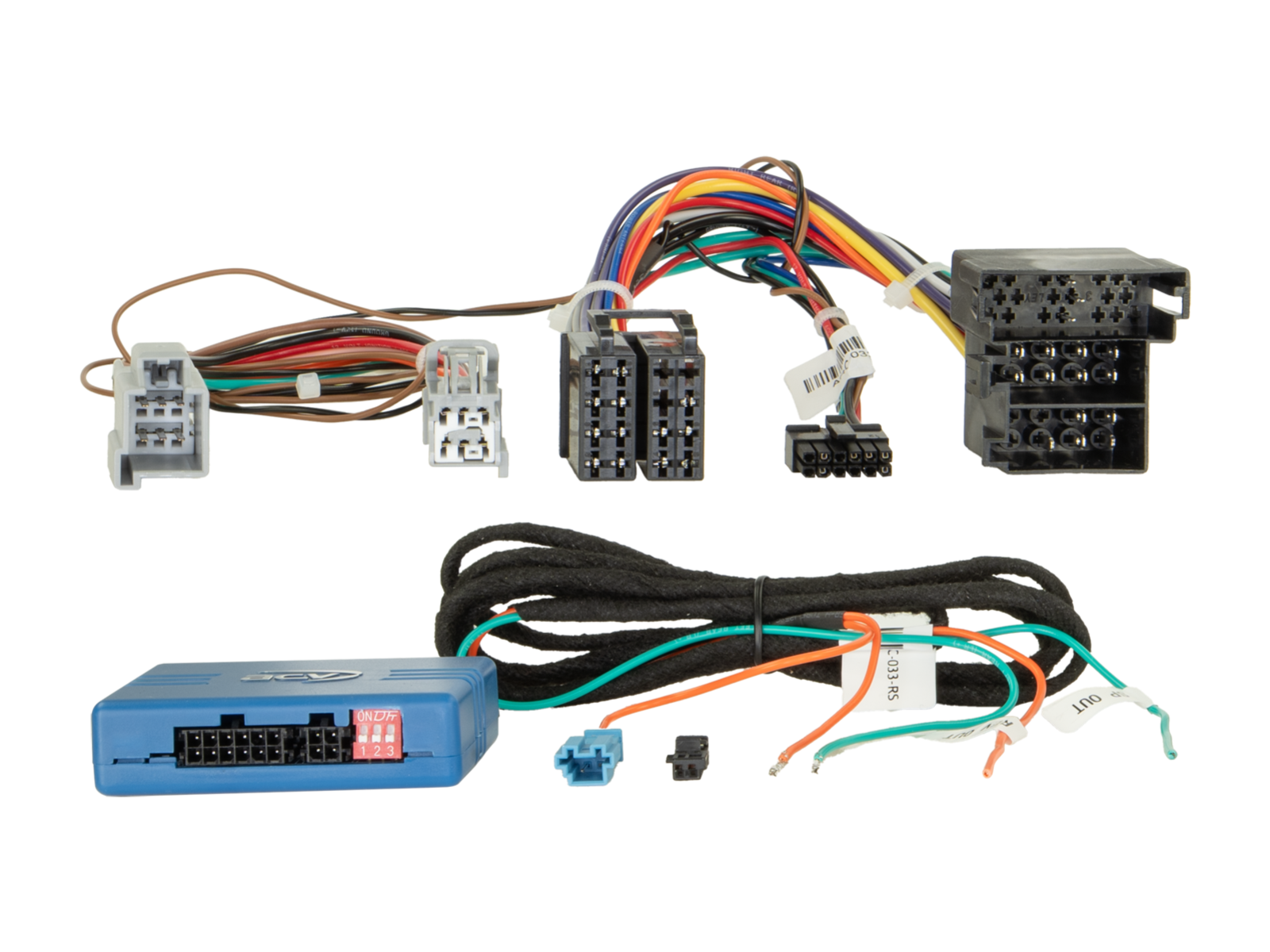

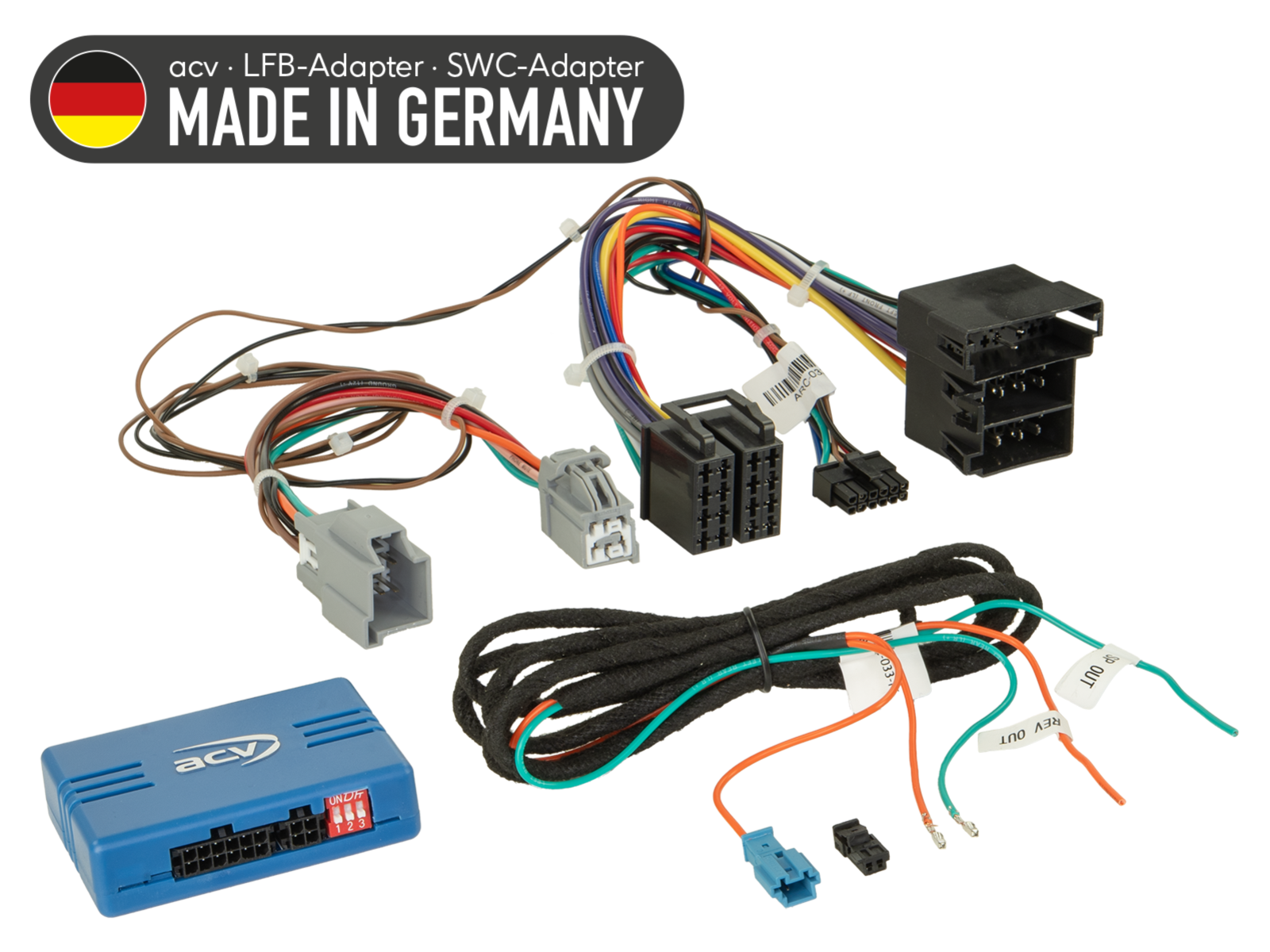

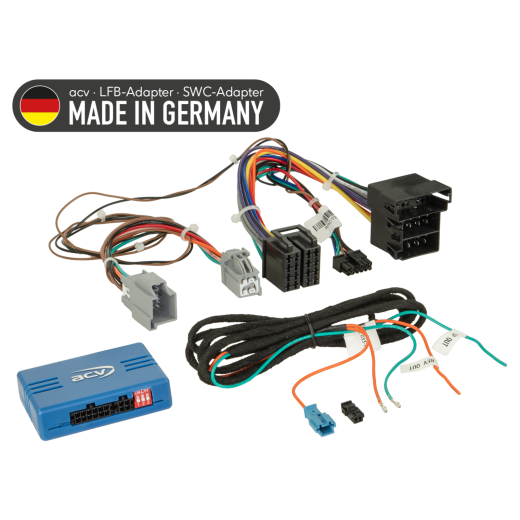

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0
  • Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42A-1094-026-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Citroen Jumper (250) (07/2024 -> 2025) - pôvodné autorádio OEM.
  • Citroen e-Jumper (259) (07/2024 -> 2025) - pôvodné autorádio OEM.
  • Citroen Relay (250) (2024 -> 2025) - pôvodné autorádio OEM.
  • Fiat Ducato (ZAF 250) (11/2021 -> 11/2023) - pôvodné autorádio OEM.
  • Fiat Ducato (ZAF 250) (11/2023 -> 2025) - pôvodné autorádio OEM.
  • Fiat e-Ducato (ZAF 250) (04/2021 -> 03/2024) - pôvodné autorádio OEM.
  • Fiat e-Ducato (ZAF 250) (03/2024 -> 2025) - pôvodné autorádio OEM.
  • Opel Movano Cargo C (Y) (01/2024 -> 2025) - pôvodné autorádio OEM.
  • Opel Movano Electric Cargo C (Y) (01/2024 -> 2025) - pôvodné autorádio OEM.

Technické informácie

  • Analógové prevedenie.

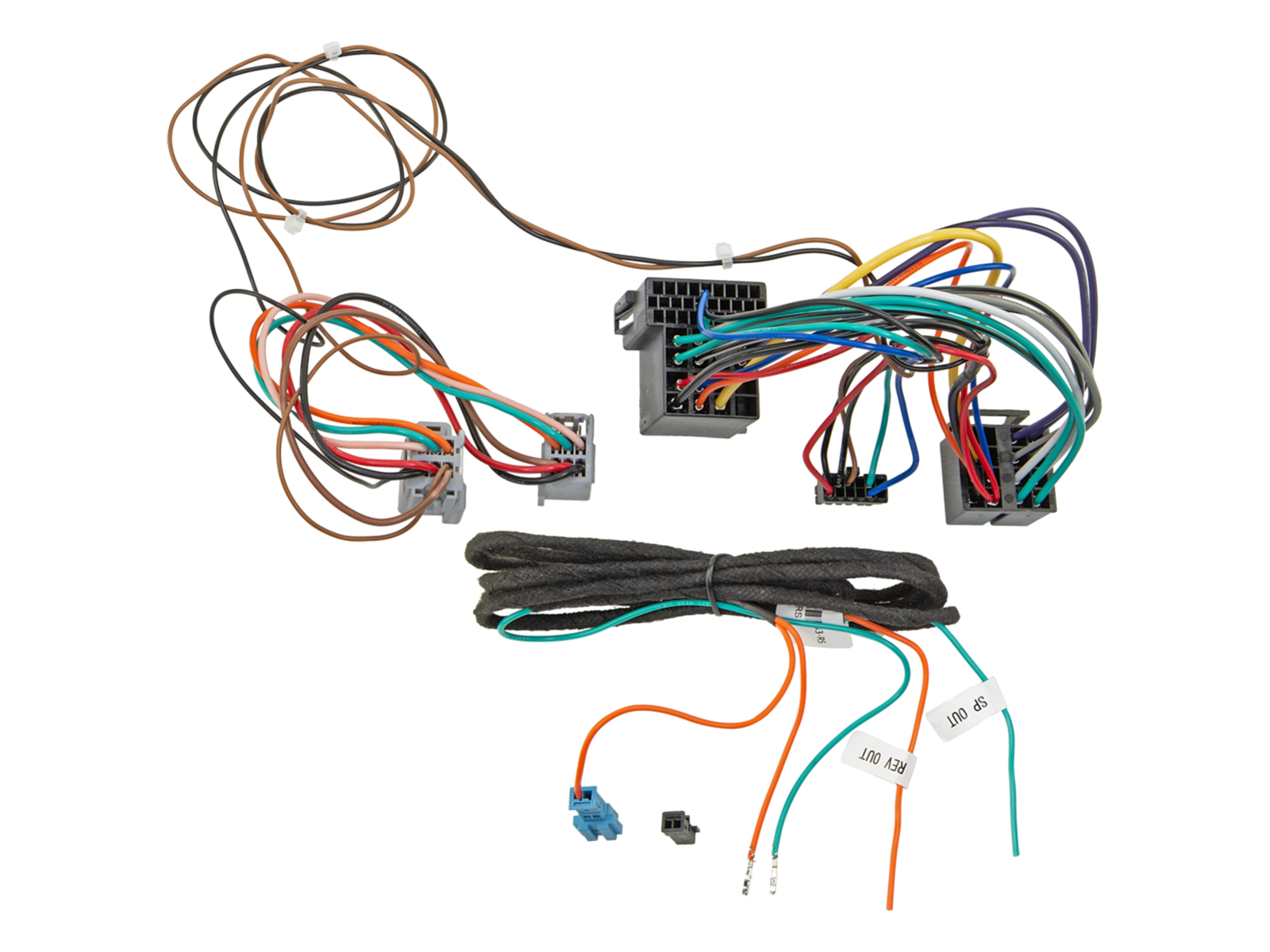

  • Konektor: ISO / Mini ISO.
  • Konektor: 6 Pin Fiat T-Harness > telefón.
  • Konektor: Pripojenie na poistkovú skrinku > rýchlostný impulz / signál spiatočky (podľa manuálu).
  • Podpora pre vozidlá s otvorenou palubnou doskou.
  • Podpora pre vozidlá s indukčnou nabíjačkou > funkcia telefónu podporovaná.

Ovládanie z volantu (SWC)

  • 6 ovládacích funkcií SWC na zadnej strane volantu.
  • Pripojenie na poistkovú skrinku:
    • Zelený vodič: signál rýchlosti (čierny 60pin konektor, Pin 22).
    • Oranžový vodič: signál spiatočky +12V (zelený 60pin konektor, Pin 17).

Diagnostická LED indikácia

  • Modré svietenie: rozhranie aktívne, prítomné napájanie +12V po zapnutí zapaľovania.
  • Červené svietenie: rozpoznaná funkcia tlačidla na volante.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

  • Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1094-026-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
