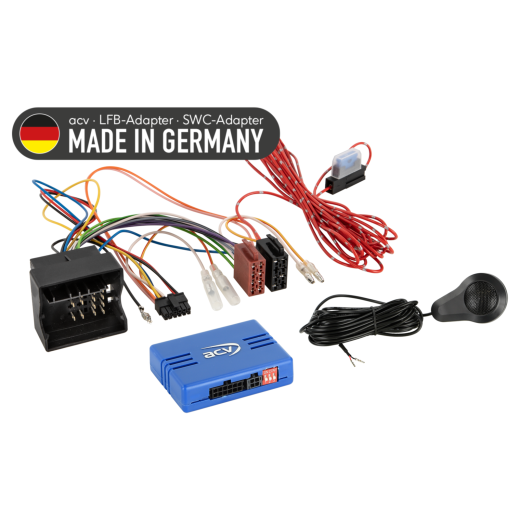

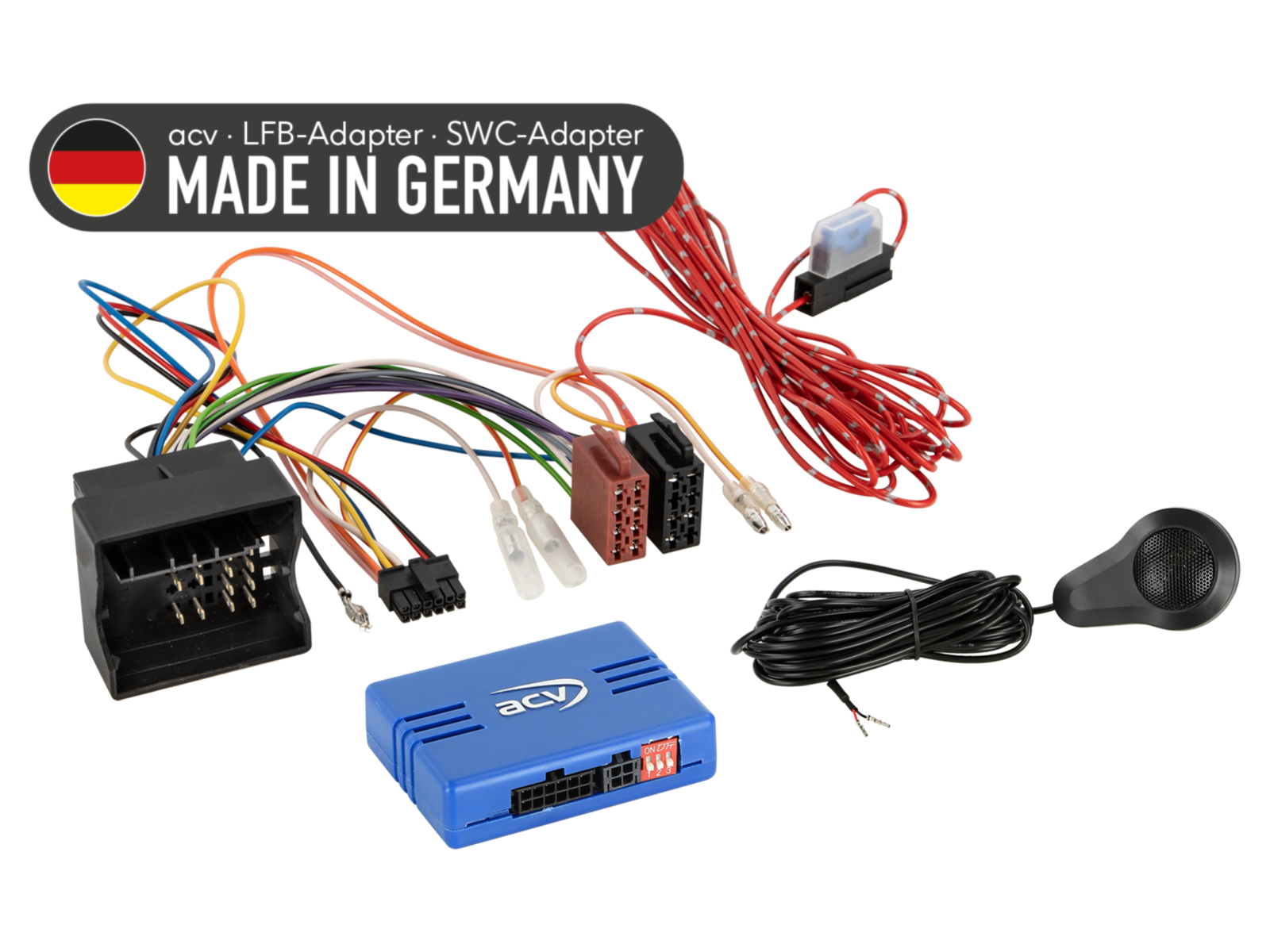

Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory káblovania s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

BMW rady 1 [E81, E82, E87, E88] (2004 -> 2013) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW rady 3 [E90, E91, E92, E93] (2005 -> 2013) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW rady 5 [E60, E61] (2003 -> 2010) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA (položka: 13-1024-51).
BMW rady 6 [E63, E64] (2004 -> 2010) - pôvodné autorádio BMW Business, Professional.
BMW rady 7 [E65, E66] (2001 -> 2008) - pôvodné autorádio BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - pôvodné autorádio BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - pôvodné autorádio BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - pôvodné autorádio BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA (položka: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - pôvodné autorádio BMW Business, Professional.

CAN Bus informácie

Konektory a napájanie:

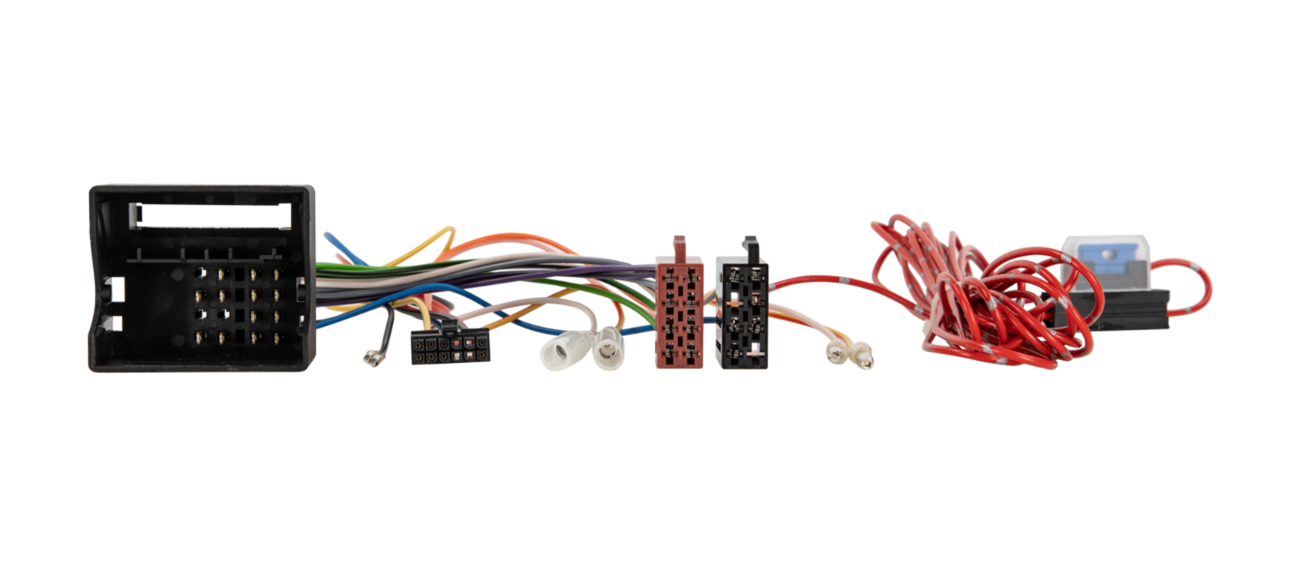

Konektor: 40pinový Quadlock BMW (položka: 42cx12).
Napájanie: +12 V stály prúd (svorka 30, poistka) - voľný červený vodič.

Nastavenie:

Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

Vozidlá s originálnym rádiom Business/Professional.
Vozidlá bez iDrive.
Vozidlá bez OEM MOST zosilňovača.

Vozidlá s OEM MOST zosilňovačom:

Vyžadovaný aktívny adaptér systému: BMW MOST na RCA (položka: 13-1024-51).

Vozidlá so zadnými parkovacími senzormi (PDC):

Adaptér SWC CAN Bus so zadnými parkovacími senzormi (PDC) (položka: 42cxpdc).

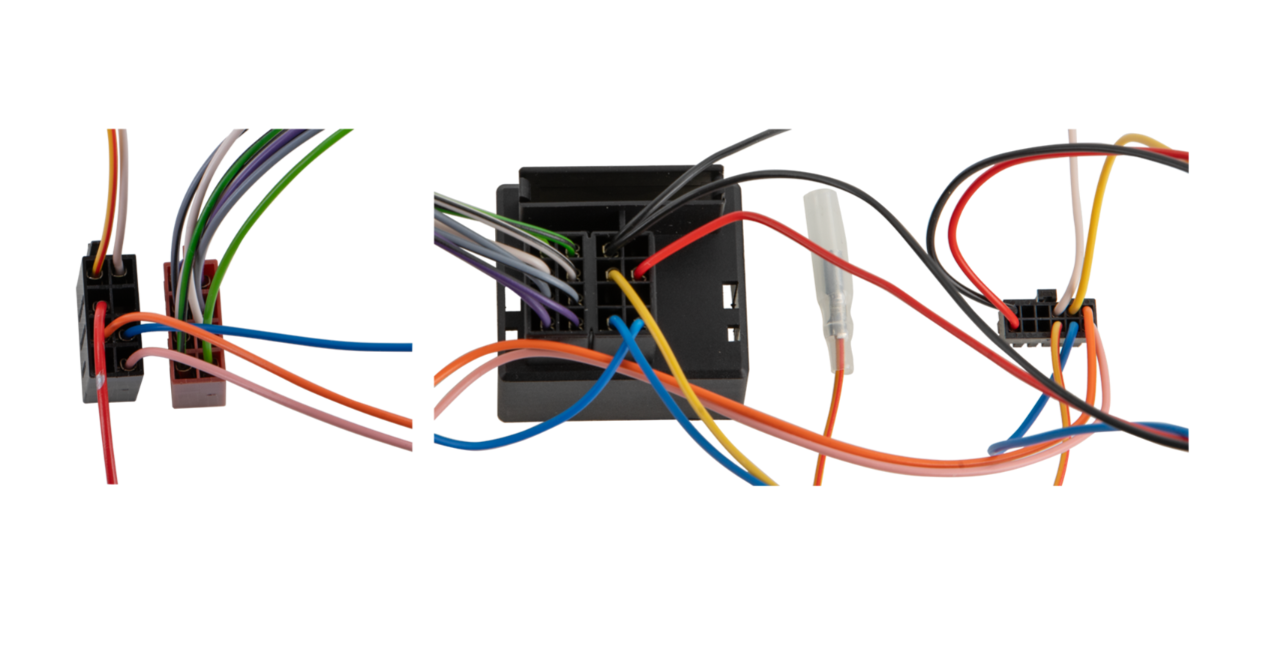

Zapojenie SWC reproduktora PDC (položka 42cxpdc, obrázok 3):

Upozornenie:

Zvukové upozornenia (warning chimes) aktuálne nie sú podporované.
Ďalšia podpora chimes: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (položka: can-pdc).

Diagnostická LED indikácia:

Modré blikánie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania - bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálnu OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia káblovania:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kábláže môžu viesť k strate záruky produktu.
