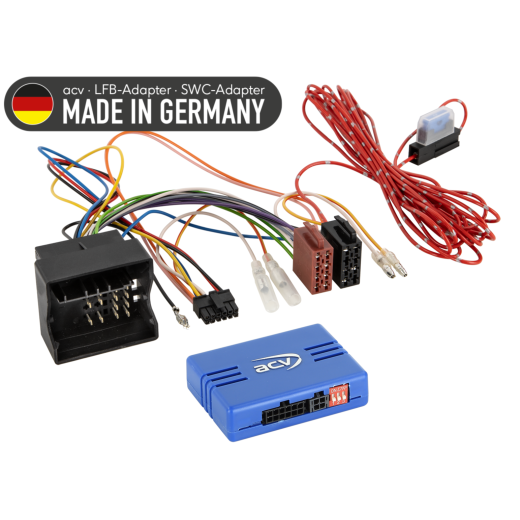

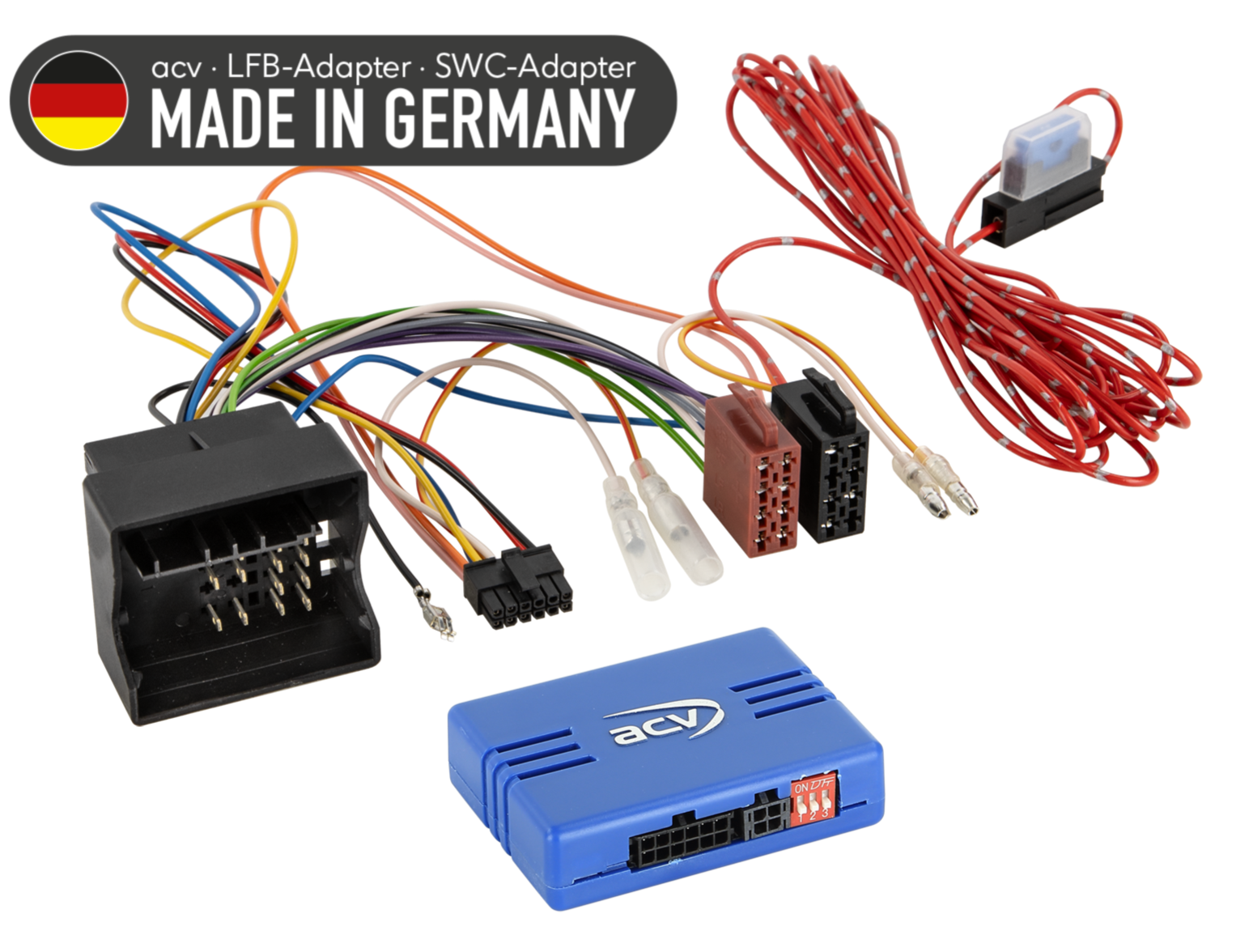

Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre BMW 1 [E81, E82, E87, E88] (04 -> 13), 3 [E90, E91, E92, E93] (05 -> 12), 5 [E60, E61] (04 -> 10), 6 [E63, E64] (5 (01->08), Z4 [E89] (09->16), X1 [E84] (09->15), X5 [E70] (07->13), X6 [E71] (08->14) / Mini (06->15)
Viac o produkte
95,87 EUR
Katalógové číslo: 42A-1024-005-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0
  • Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0
  • Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0
  • Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0

Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42A-1024-005-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru nového autorádia môže dôjsť k obmedzeniu alebo zmene niektorých funkcií ovládania. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou tiež overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • BMW rady 1 [E81, E82, E87, E88] (2004 -> 2013) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA.
  • BMW rady 3 [E90, E91, E92, E93] (2005 -> 2012) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA.
  • BMW rady 5 [E60, E61] (2004 -> 2010) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA.
  • BMW rady 6 [E63, E64] (2004 -> 2010) - pôvodné autorádio BMW Business, Professional.
  • BMW rady 7 [E65, E66] (2001 -> 2008) - pôvodné autorádio BMW Business, Professional.
  • BMW Z4 [E89] (2009 -> 2016) - pôvodné autorádio BMW Business, Professional.
  • BMW X1 [E84] (2009 -> 2015) - pôvodné autorádio BMW Business, Professional.
  • BMW X5 [E70] (2007 - 2013) - pôvodné autorádio BMW Business, Professional.
  • BMW X6 [E71, E72] (2008 - 2014) - pôvodné autorádio BMW Business, Professional. Vyžadovaný aktívny adaptér systému: BMW MOST na RCA.
  • Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - pôvodné autorádio BMW Business, Professional.

CAN Bus informácie

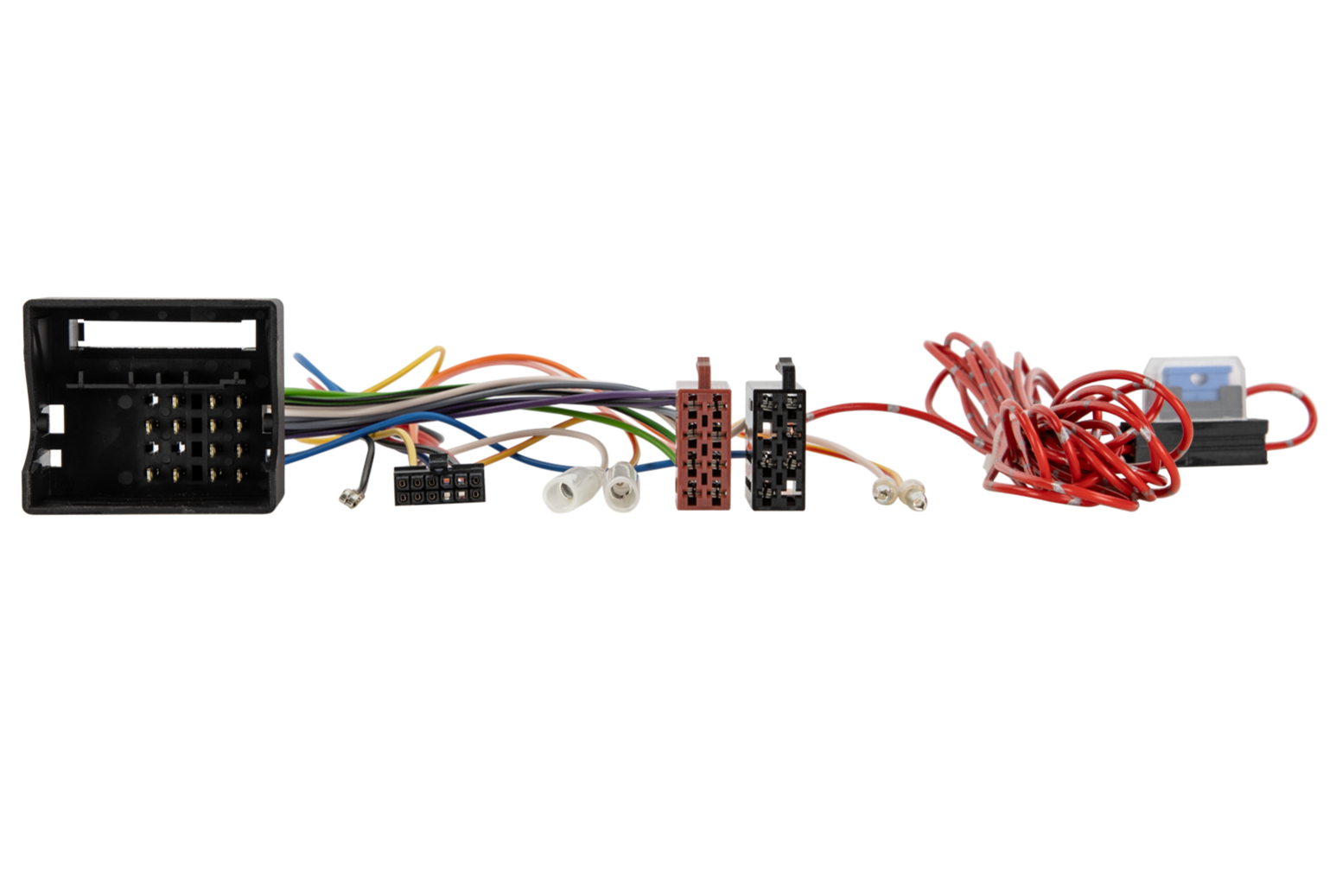

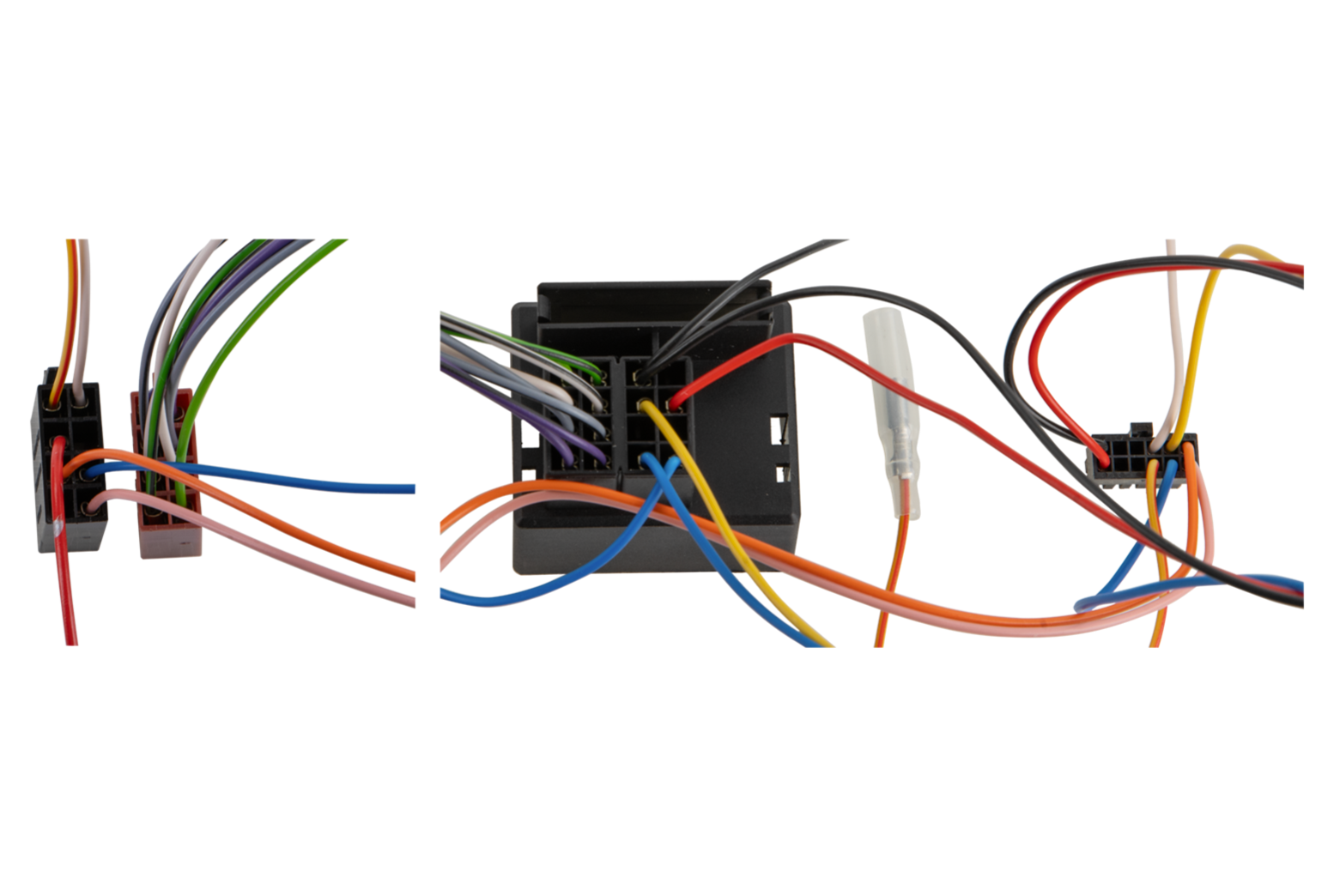

Konektory a napájanie:

  • Konektor: 40pinový Quadlock BMW.
  • Napájanie: +12 V stály prúd (svorka 30, poistky) - voľný červený vodič.

Nastavenie:

  • Skontrolujte DIP prepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidlami:

  • Vozidlá s originálnym rádiom Business/Professional.
  • Vozidlá bez iDrive.
  • Vozidlá bez OEM MOST zosilňovača.

Vozidlá s OEM MOST zosilňovačom:

  • Vyžadovaný aktívny adaptér systému: BMW MOST na RCA.

Vozidlá s parkovacími senzormi (PDC):

  • Adaptér pre SWC CAN Bus s PDC výstupom.

Upozornenie:

  • Zvukové upozornenia aktuálne nie sú podporované.

Diagnostická LED indikácia:

  • Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
  • Modré svietenie: CAN Bus aktívny.
  • Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre danú značku autorádia.

Obecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou (HU).
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené - bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a hardvérovú konfiguráciu rozhrania - bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU - bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k dodanému zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom - hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU podľa návodu k zariadeniu (napr. ovládanie z volantu, kamera, handsfree sada, napájanie antény atď.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Znovu vykonajte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálny OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po vypnutí CAN Bus znovu vykonajte kroky 5 a 6 uvedené vyššie.

Ďalšie pripojenia, zmeny zapojenia alebo alternatívne zapojenie voľných vodičov uvedené v popise produktu alebo manuáli slúžia iba na orientáciu a sú určené výhradne pre školených odborníkov.

Pri úpravách zapojenia alebo vedení kabeláže:

  • Zapojenie a úpravy smie vykonávať výhradne odborne preškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia konkrétneho vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo42A-1024-005-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
