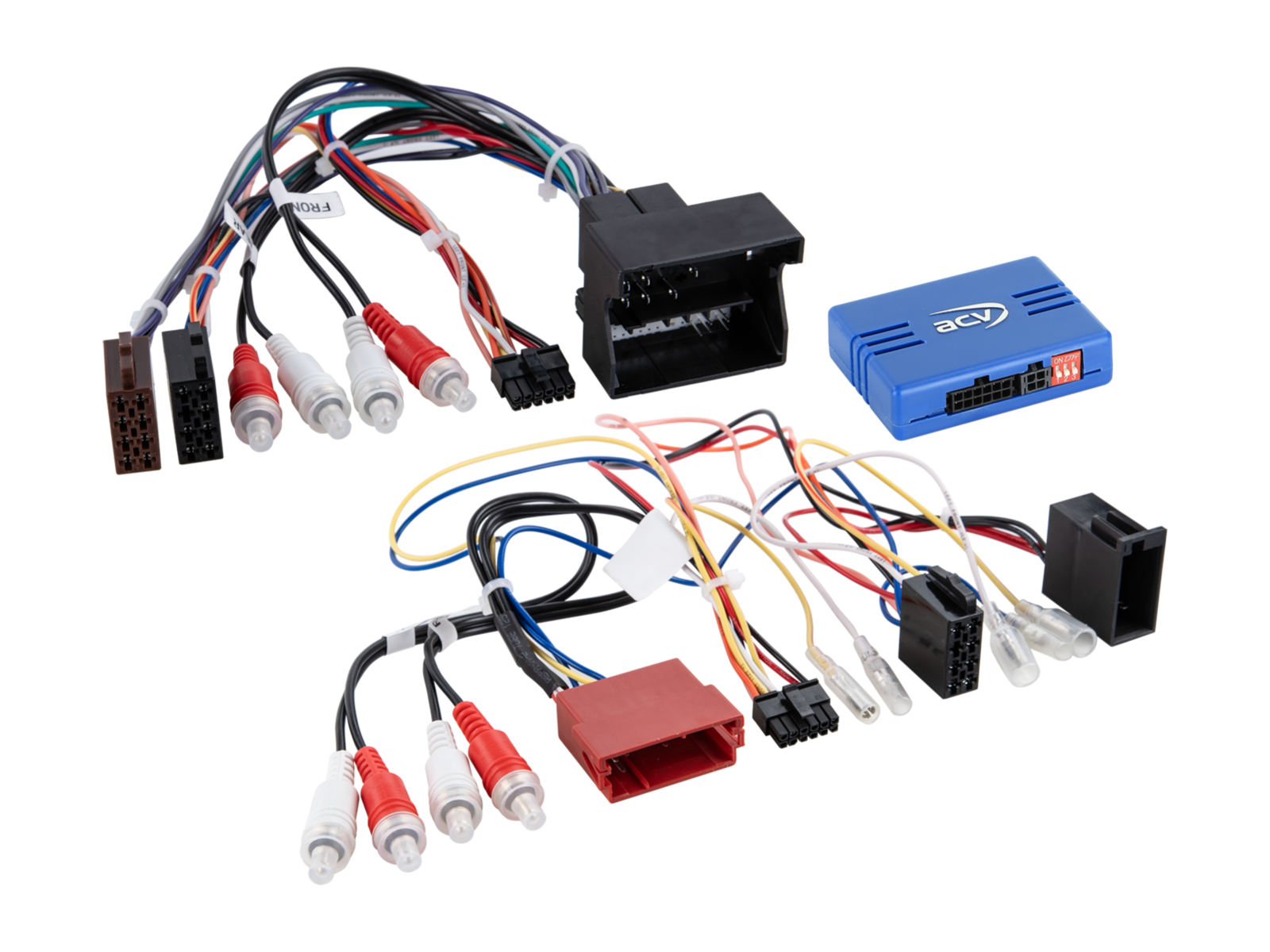

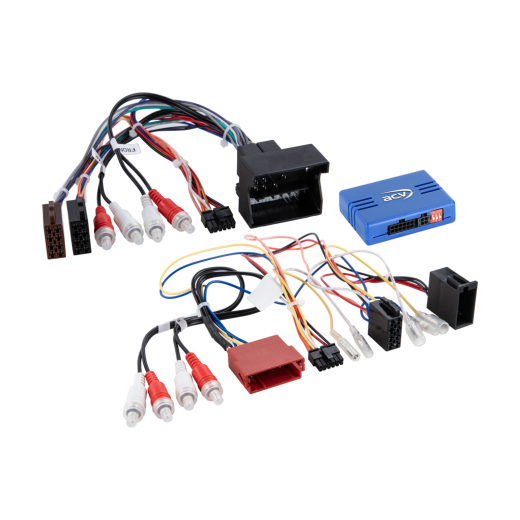

Adaptér ovládania tlačidiel na volante pre Audi / Seat ACV SWC 42A-1321-00C-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory káblovania s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A1 (8X) 07/2010 -> 04/2018 - pôvodné autorádio Chorus OEM s monochromatickým displejom.
Audi A2 (8Z) 11/1999 -> 07/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8L) 08/2000 -> 06/2003 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8P) 05/2003 -> 04/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A3 (8P) 10/2004 -> 04/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A4 (B6) 11/2000 -> 10/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A4 (B7) 11/2004 -> 02/2009 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi A6 (C5/B4) 05/2001 -> 03/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi Q3 (8U) 10/2011 -> 11/2014 - pôvodné autorádio Chorus OEM s monochromatickým displejom.
Audi Q3 (8U) 02/2015 -> 06/2018 - pôvodné autorádio Chorus OEM s monochromatickým displejom.
Audi R8 (42) 04/2007 -> 05/2015 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8N) 09/1998 -> 07/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8J) 09/2006 -> 04/2010 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Audi TT (8J) 08/2010 -> 04/2014 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
Seat Exeo (3R) 03/2009 -> 05/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.

CAN Bus informácie

Konektory a napájanie:

Konektor ISO / Mini ISO Audi (položka: 42cx23-rca).
Konektor 40 Pin Quadlock Audi (položka: 42cx25-rca).
Napojenie OEM zosilňovača 2kanál / 4kanál cez CINCH (m) front/rear.
Modrý vodič: +12 V REMOTE pre zapnutie zosilňovača.

Nastavenie:

Skontrolujte DIP prepínače podľa typu aftermarket autorádia.
Podporuje OEM rádia Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II (1-DIN aj 2-DIN), OEM navigácie BNS 5.0 a RNS-E 16:9.
Pri použití s aftermarket rádiami s výstupom < 3V je potrebný špeciálny adaptér (42a-1321-006 pre 40Pin Quadlock, 42a-1321-008 pre ISO/Mini ISO).
U vozidiel Audi TT 08/2010 → 04/2014 môže byť vyžadovaná zmena kódovania zosilňovača z CAN Bus na Remote aktiváciu (ak je podporované).

Diagnostická LED indikácia:

Modré blikánie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívne.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia káblovania:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
