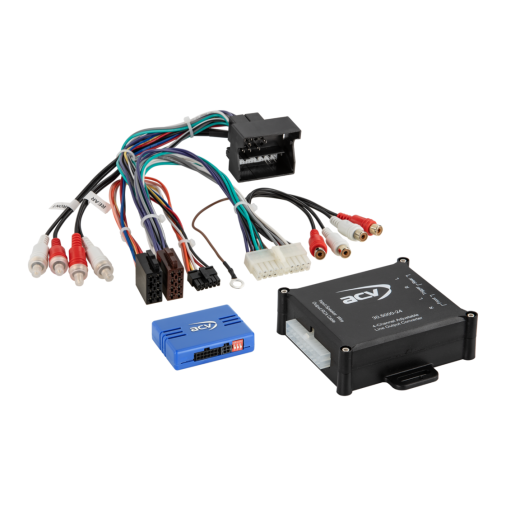

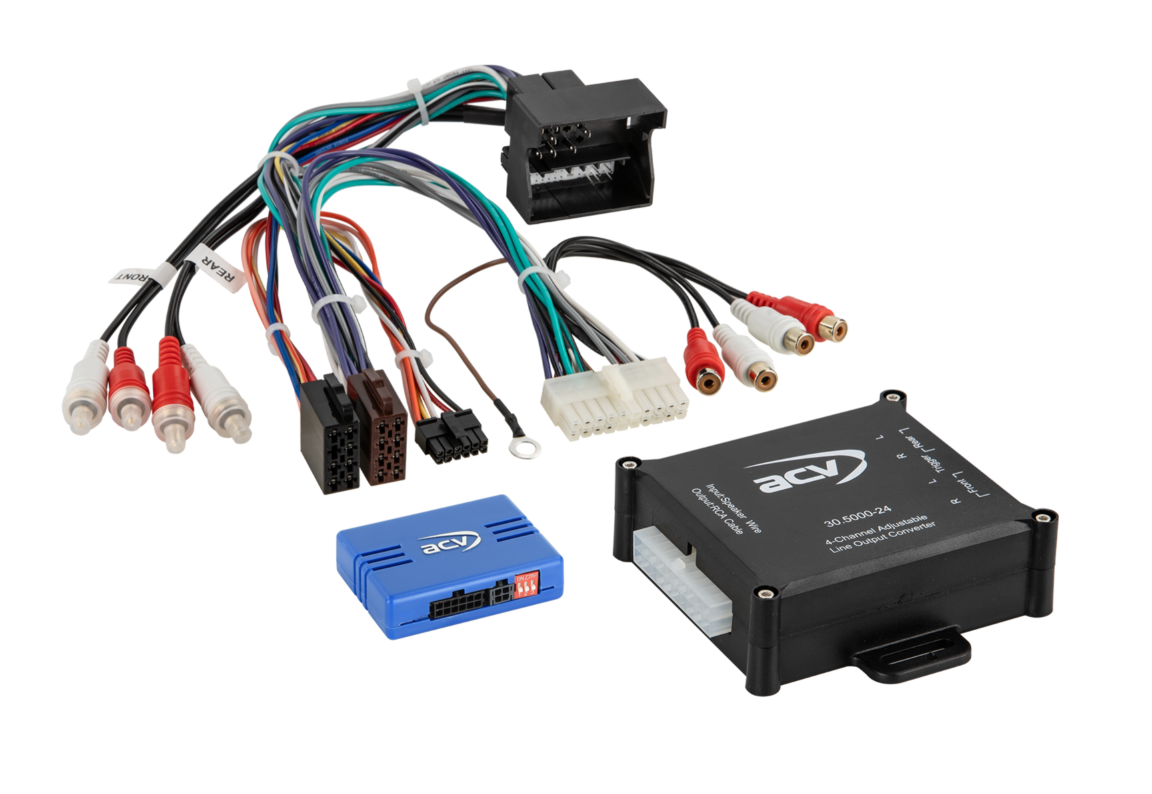

Adaptér ovládania tlačidiel na volante pre Audi / Seat ACV SWC 42A-1321-006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne inštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A1 (8X) 07/2010 -> 04/2018 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E; vozidlá s OEM rádiom Chorus s monochromatickým displejom.
Audi A3 (8P) 05/2003 -> 04/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi A3 (8P) 10/2004 -> 04/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi A4 B6 (8E) 11/2000 -> 10/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi A4 B7 (8E) 11/2004 -> 02/2009 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi A6 (C5/B4) 05/2001 -> 03/2006 - vozidlá s OEM navigáciou RNS-E.
Audi Q3 (8U) 10/2011 -> 11/2014 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E; vozidlá s OEM rádiom Chorus s monochromatickým displejom.
Audi Q3 (8U) 02/2015 -> 06/2018 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E; vozidlá s OEM rádiom Chorus s monochromatickým displejom.
Audi R8 (42) 04/2007 -> 05/2015 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi TT (8J) 09/2006 -> 04/2010 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.
Audi TT (8J) 08/2010 -> 04/2014 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E; pri nefunkčnom OEM zosilňovači je vyžadované prepnutie kódovania z CAN aktivácie na Remote (riadiaca jednotka J525 > Aktivierung 1 Remote, 0xxx?xx), ak je to možné.

Seat Exeo (3R) 03/2009 -> 05/2013 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN alebo BNS 5.0 / RNS-E.

CAN Bus informácie

Konektory a napájanie:

Konektor: 40pinový Quadlock VAG (položka: 42cx25-amp).
Napojenie OEM zosilňovača 2kanál / 4kanál cez ISO výstup reproduktorov.
Modrý vodič: +12 V REMOTE pre zapnutie zosilňovača.
Hnedý vodič: zem GND (voliteľne – použite, ak chýba audio výstup).

Nastavenie:

Skontrolujte DIP prepínače podľa typu aftermarket autorádia.
Jemné doladenie úrovní OEM audiosystému je možné pre každý kanál zvlášť.

Špeciálne poznámky:

U vozidiel 08/2010 -> 04/2014 s nefunkčným OEM zosilňovačom po montáži: prepnite kódovanie z „CAN Bus aktivácia“ na „Remote aktivácia“, ak to jednotka umožňuje (J525 > Aktivierung 1 Remote, 0xxx?xx).

Diagnostická LED indikácia:

Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádiá Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéru je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálnu OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
