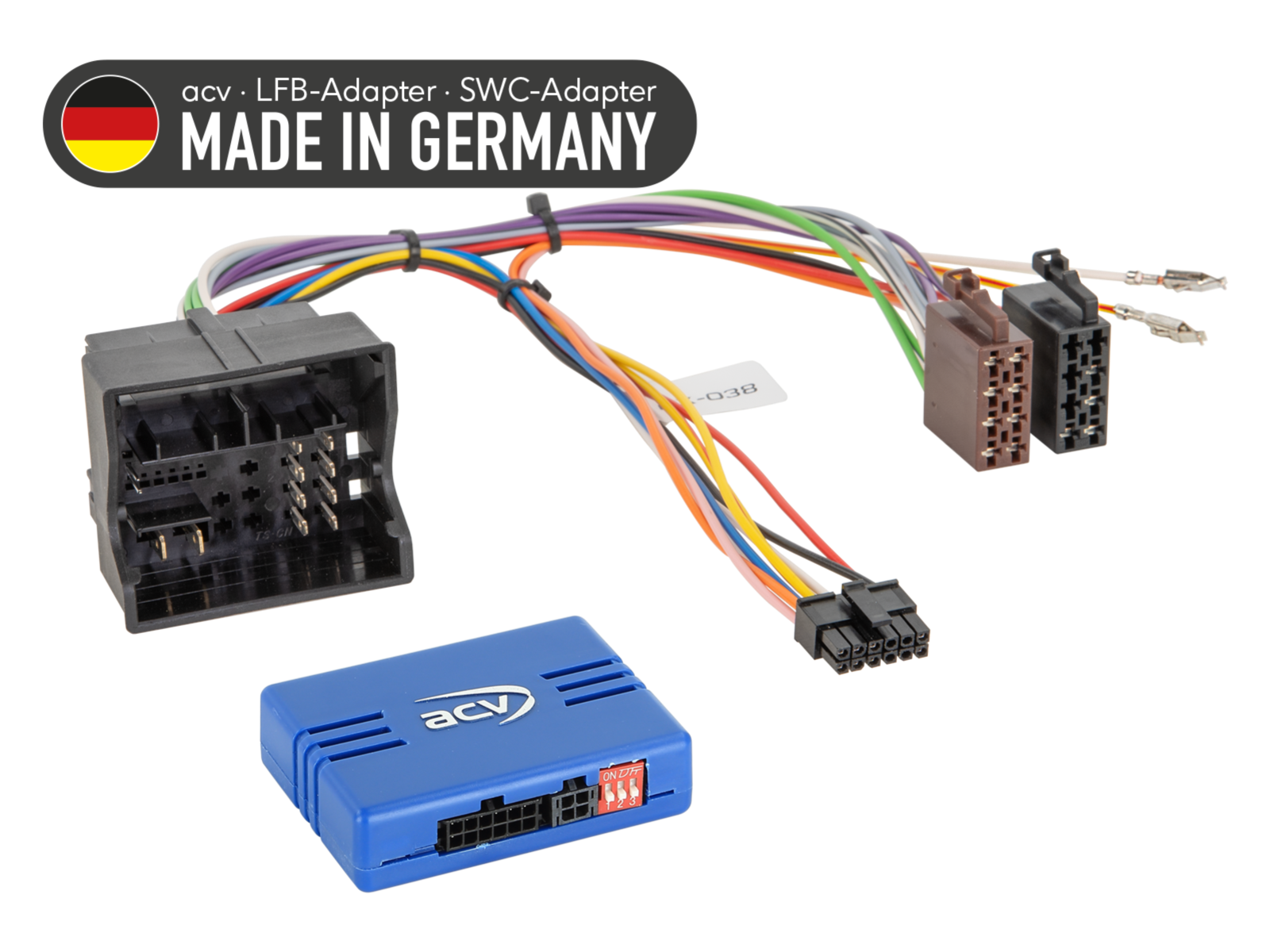

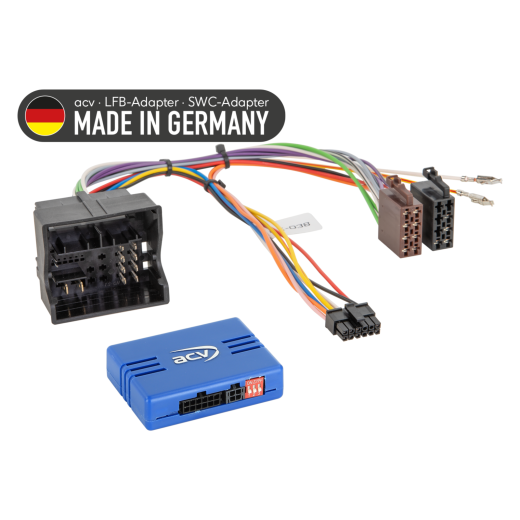

Adaptér ovládania tlačidiel na volante pre Audi / MAN / Seat / Škoda / VW ACV SWC 42A-1328-000-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A1 [8X] (07/2010 -> 11/2014) - vozidlá s jednotkou Concert s jedným SD slotom a farebným monitorom v prístrojovej doske nie sú podporované; vozidlá s jednotkou Chorus s monochromatickým displejom použite adaptér 42cx25.
Audi A1 [8X] (11/2014 -> 04/2018) - vozidlá s jednotkou Concert s jedným SD slotom a farebným monitorom v prístrojovej doske nie sú podporované; vozidlá s jednotkou Chorus s monochromatickým displejom použite adaptér 42cx25.
Audi A3 [8V] (02/2013 -> 05/2016) - pôvodné OEM autorádio.
Audi A3 [8V] (07/2016 -> 03/2020) - pôvodné OEM autorádio.
Audi Q3 [8U] (10/2011 -> 11/2014) - vozidlá s jednotkou Concert s jedným SD slotom a farebným monitorom v prístrojovej doske nie sú podporované; vozidlá s jednotkou Chorus s monochromatickým displejom použite adaptér 42cx25.
Audi Q3 [8U] (02/2015 -> 08/2018) - vozidlá s jednotkou Concert s jedným SD slotom a farebným monitorom v prístrojovej doske nie sú podporované; vozidlá s jednotkou Chorus s monochromatickým displejom použite adaptér 42cx25.

MAN TGE (04/2017 -> 2024) - pôvodné OEM autorádio.

Seat Alhambra [7N] (06/2015 -> 01/2022) - pôvodné OEM autorádio.
Seat Arona [KJ] (11/2017 -> 06/2021) - pôvodné OEM autorádio.
Seat Ateca [5FP] (08/2016 -> 08/2020) - pôvodné OEM autorádio.
Seat Ateca [5FP] (08/2020 -> 2024) - pôvodné OEM autorádio.
Seat Ibiza [6P] (07/2015 -> 04/2017) - pôvodné OEM autorádio.
Seat Ibiza [KJ] (07/2017 -> 03/2021) - pôvodné OEM autorádio.
Seat Mii [AA] (05/2015 -> 04/2018) - prístrojový monitor v palubnej doske nie je podporovaný.
Seat Mii [AA] (01/2020 -> 02/2021) - prístrojový monitor v palubnej doske nie je podporovaný.
Seat Leon [5F] (11/2012 -> 12/2016) - pôvodné OEM autorádio.
Seat Leon [5F] (11/2016 -> 01/2020) - pôvodné OEM autorádio.
Seat Toledo [NH] (03/2013 -> 08/2018) - pôvodné OEM autorádio.

Škoda Citigo [AA] (05/2017 -> 06/2019) - vozidlá s OEM jednotkou LG Anatel L169SK2.
Škoda Citigo iV [AA] (01/2020 -> 08/2021) - vozidlá s OEM jednotkou LG Anatel L169SK2.
Škoda Fabia III [5J] (11/2014 -> 08/2018) - pôvodné OEM autorádio.
Škoda Fabia III [5J] (08/2018 -> 05/2021) - pôvodné OEM autorádio.
Škoda Karoq [NU] (11/2017 -> 11/2021) - pôvodné OEM autorádio.
Škoda Kodiaq [NS] (03/2017 -> 06/2021) - pôvodné OEM autorádio.
Škoda Octavia III [5E] (02/2013 -> 12/2016) - pôvodné OEM autorádio.
Škoda Octavia III [5E] (01/2017 -> 01/2020) - pôvodné OEM autorádio.
Škoda Rapid [NH] (04/2015 -> 05/2017) - pôvodné OEM autorádio.
Škoda Rapid [NH] (05/2017 -> 02/2019) - pôvodné OEM autorádio.
Škoda Superb [3V] (06/2015 -> 06/2019) - pôvodné OEM autorádio.
Škoda Yeti [5L] (10/2013 -> 07/2017) - pôvodné OEM autorádio.

VW Amarok [2H] (09/2016 -> 07/2020) - pôvodné OEM autorádio.
VW Arteon [3H] (11/2017 -> 06/2020) - pôvodné OEM autorádio.
VW Beetle [16] (06/2016 -> 03/2018) - pôvodné OEM autorádio.
VW Caddy IV [DU] (06/2015 -> 09/2020) - pôvodné OEM autorádio.
VW Crafter II [SY/SZ] (03/2017 -> 2024) - cúvací signál je dostupný len pri bežiacom motore.
VW Golf VII [AU] (11/2012 -> 12/2016) - pôvodné OEM autorádio.
VW Golf VII [AU] (03/2017 -> 05/2020) - pôvodné OEM autorádio.
VW Grand California [SY/SZ] (03/2019 -> 2024) - cúvací signál je dostupný len pri bežiacom motore.
VW Passat B8 (10/2014 -> 05/2019) - pôvodné OEM autorádio.
VW Polo V [6R] (04/2014 -> 07/2017) - pôvodné OEM autorádio.
VW Polo VI [AW] (11/2017 -> 05/2021) - pôvodné OEM autorádio.
VW Scirocco [13] (08/2014 -> 10/2017) - pôvodné OEM autorádio.
VW Sharan II [7N] (07/2015 -> 10/2021) - pôvodné OEM autorádio.
VW T6 [7HC] (07/2015 -> 08/2019) - vozidlá bez jednotky Composition Audio MIB Entry s predným AUX/SD/USB.
VW T6.1 [7HC] (11/2019 -> 04/2024) - pôvodné OEM autorádio.
VW T-Roc [A1] (11/2017 -> 10/2021) - pôvodné OEM autorádio.
VW Taigo [CS] (10/2021 -> 2023) - pôvodné OEM autorádio.
VW Tiguan II [5N] (05/2016 -> 05/2021) - pôvodné OEM autorádio.
VW Touran [5T] (09/2015 -> 04/2024) - pôvodné OEM autorádio.
VW UP! [AA] (07/2016 -> 12/2022) - vozidlá bez OEM audiosystému; prístrojový monitor v palubnej doske nie je podporovaný.
VW e-UP! [AA] (08/2016 -> 08/2023) - vozidlá bez OEM audiosystému; prístrojový monitor v palubnej doske nie je podporovaný.

Informácie o CAN Bus

Konektory a napájanie:

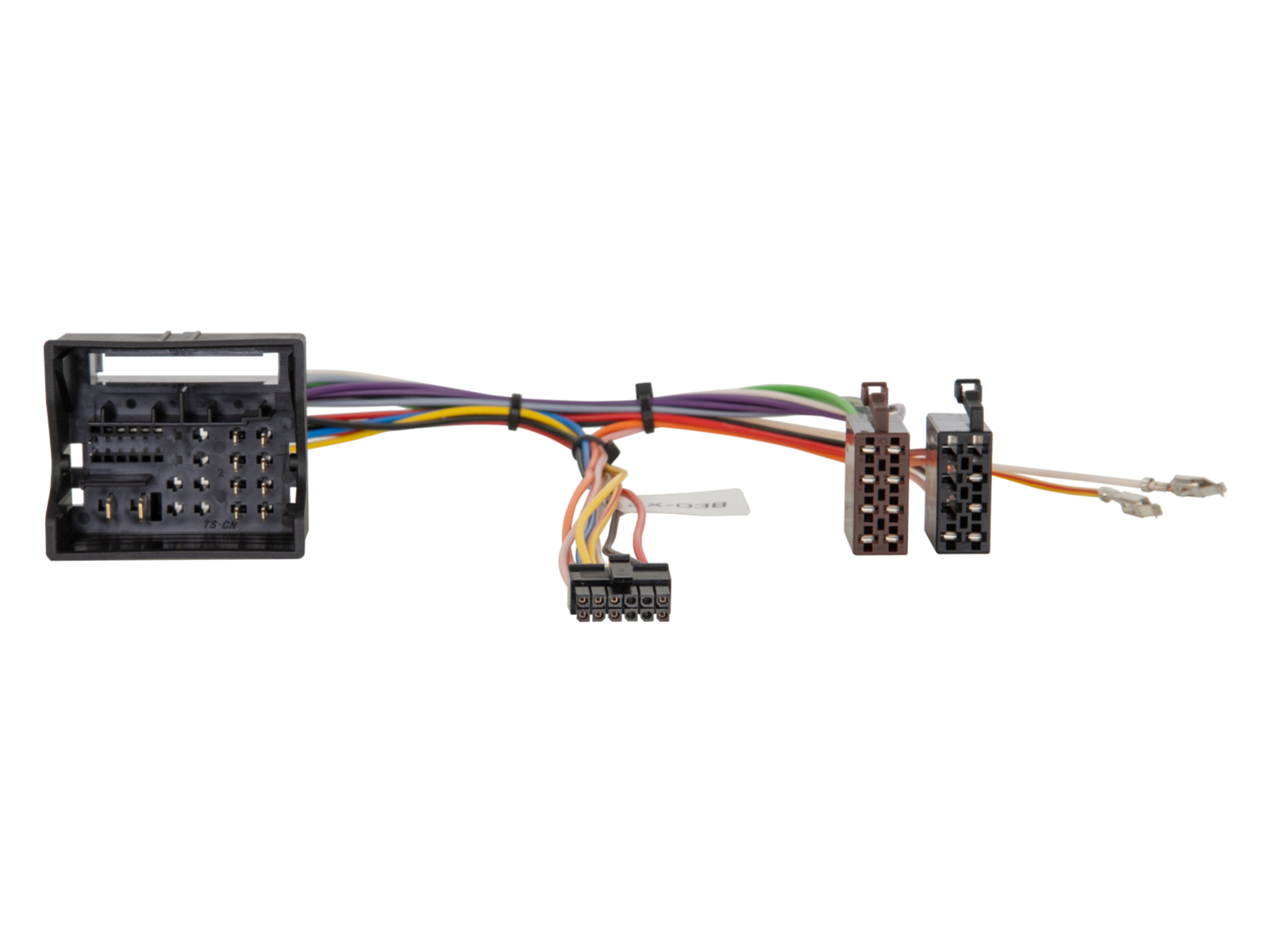

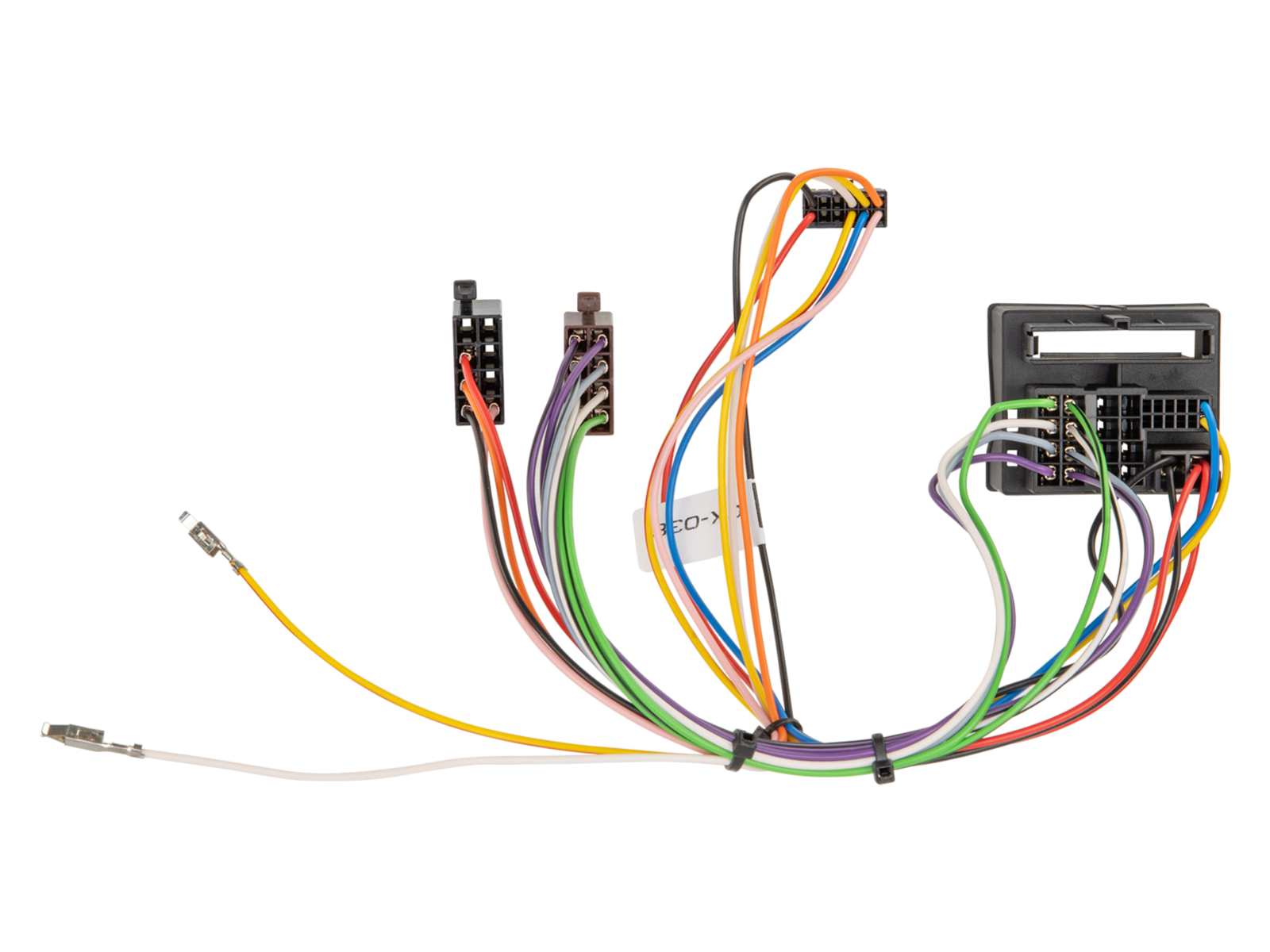

Konektor: 52-pinový VAG Quadlock.

Nastavenie a obmedzenia:

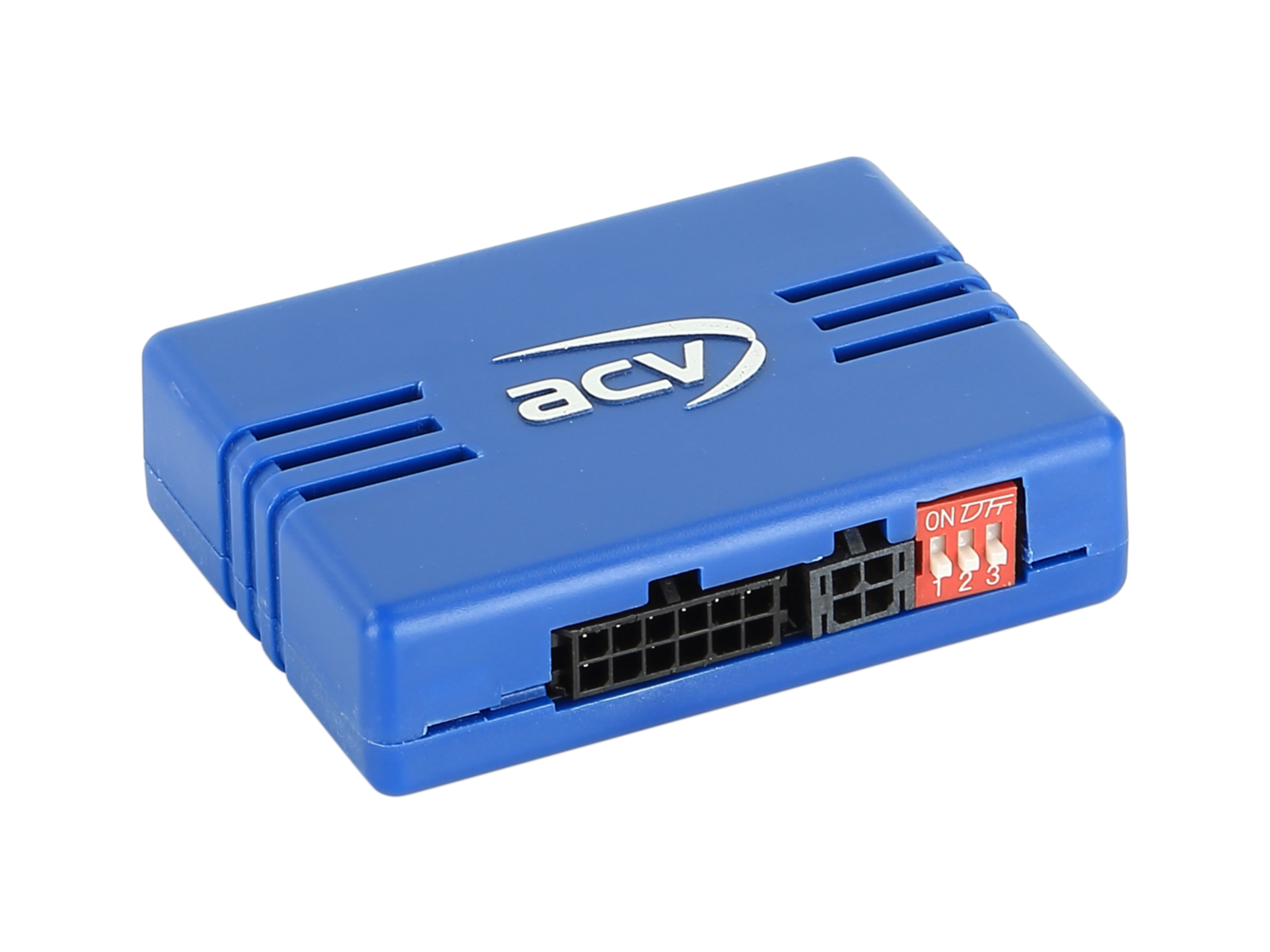

Skontrolujte DIP prepínače na aftermarket hlavnej jednotke (HU).
Podpora pre platformu MIB-PQ (MAN / Seat / Škoda / VW).
Nastavenia vozidla nie sú podporované.
E-Call nie je podporovaný.
Seat Mii, Škoda Citigo, VW UP!: prístrojový monitor v palubnej doske nie je podporovaný.

Doplnky pre špecifické výbavy:

Vozidlá s E-Call: modul na zachovanie E-Call pre 52-pin Quadlock.
Vozidlá s OEM zadnou kamerou: adaptér zadnej kamery pre vozidlá VW s MIB-PQ.

Diagnostická LED indikácia:

Modré blikanie: prebieha vyhľadávanie CAN Bus.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádiá Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a ďalšie (multilead riešenie).
Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
Skontrolujte všetky prepojenia rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v návode na použitie.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte do vozidla originálnu OEM HU.
Spustite originálnu jednotku.
Vyvolajte pokoj (uspatie) CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po stabilizácii CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy môže vykonávať len odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
