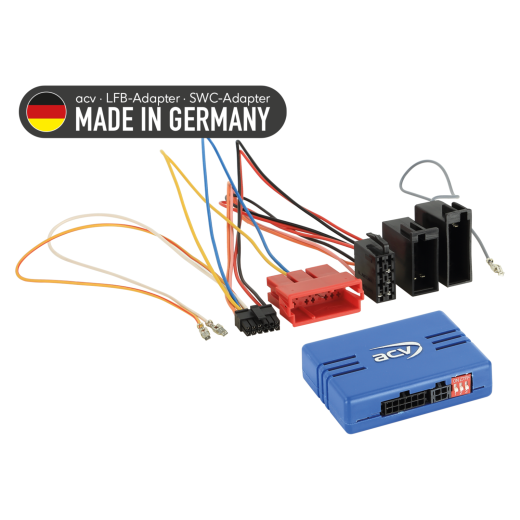

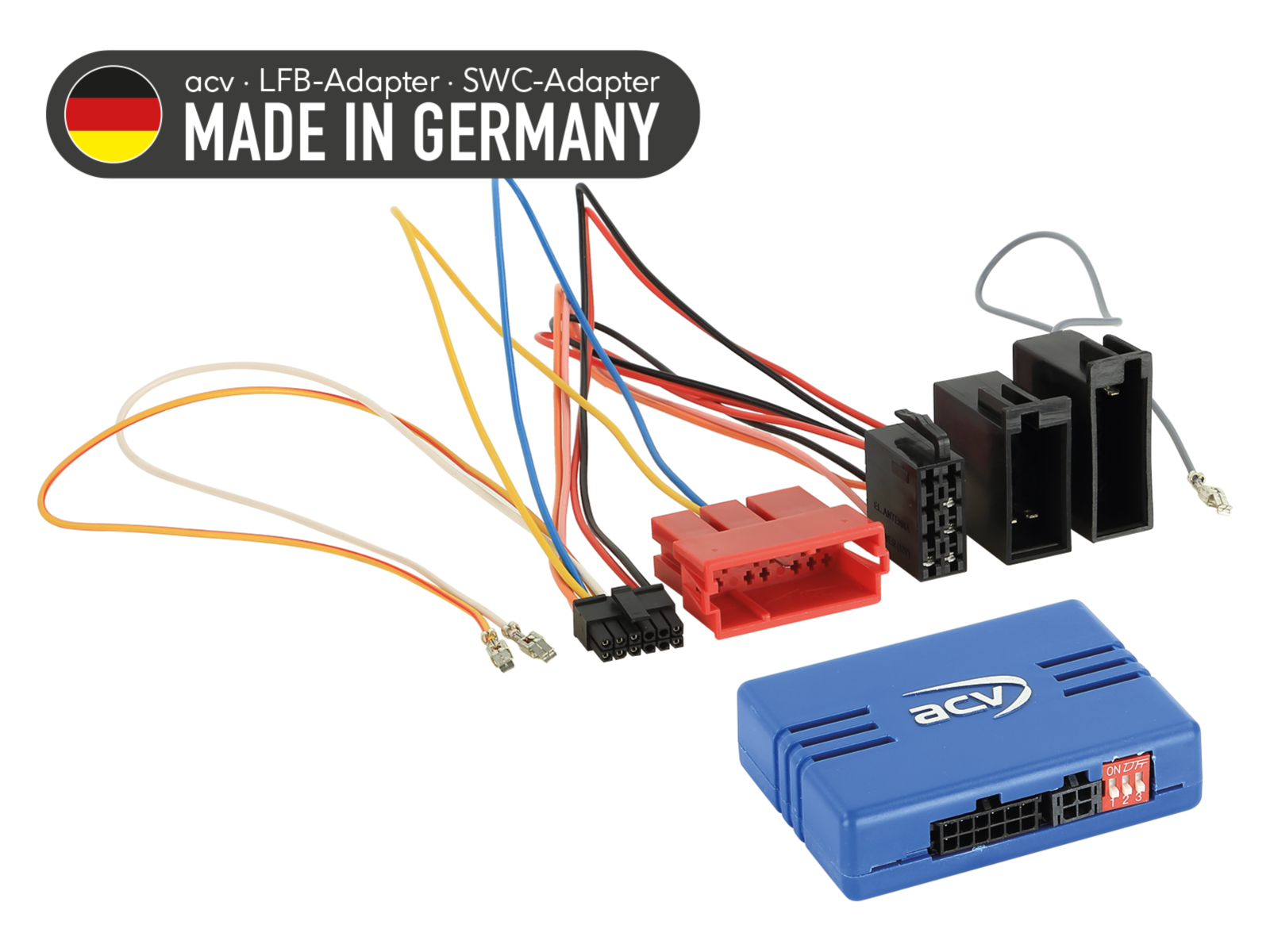

Adaptér ovládania tlačidiel na volante pre Audi ACV SWC 42A-1324-003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A2 [8Z] (11/1999 -> 07/2005) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.
Audi A3 [8L] (08/2000 -> 06/2003) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.
Audi A3 [8P] (07/2003 -> 05/2005) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.
Audi A4 [B6/B7] (11/2000 -> 02/2009) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.
Audi A6 [4B/C5] (05/2001 -> 03/2006) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.
Audi TT [8N] (09/1998 -> 07/2006) - vozidlá bez OEM audiosystému, v prípade OEM audiosystému je potrebný aktívny adaptér: 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04, prípadne 2/4kanál Mini ISO>ISO položka: 13-1338-02 alebo Mini ISO>Cinch položka: 13-1445-01.

CAN Bus informácie

Konektory a napájanie:

Konektor: ISO / Mini ISO Audi (položka: 42cx23).

Nastavenie:

Skontrolujte DIP prepínače na aftermarket hlavnej jednotke (HU).
Vozidlá s 1-DIN OEM hlavnou jednotkou.
Vozidlá bez OEM audiosystému.

Vozidlá s OEM audiosystémom – odporúčané adaptéry:

Aktívny adaptér Audi 4kanál Mini ISO>ISO položka: 13-1335-02 alebo 13-1335-04.
Aktívny adaptér Audi 2/4kanál Mini ISO>ISO položka: 13-1338-02.
Aktívny adaptér Audi 2/4kanál Mini ISO>Cinch položka: 13-1445-01.

Dostupné signály z rozhrania:

Ružový: +12 V zapaľovanie svorka 15 (max. 1,5 A).
Oranžový: +12 V osvetlenie svorka 58 (max. 0,1 A).
Biely: +12 V cúvací signál (max. 1,5 A).
Žltý/zelený, žltý/červený: rýchlostný impulz.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a ďalšie (multilead riešenie).
Na plnú aktiváciu adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte do vozidla originálnu OEM HU.
Spustite originálnu jednotku.
Vyvolajte kľud (usnutie) CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po ukludnení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
