Popis a parametre

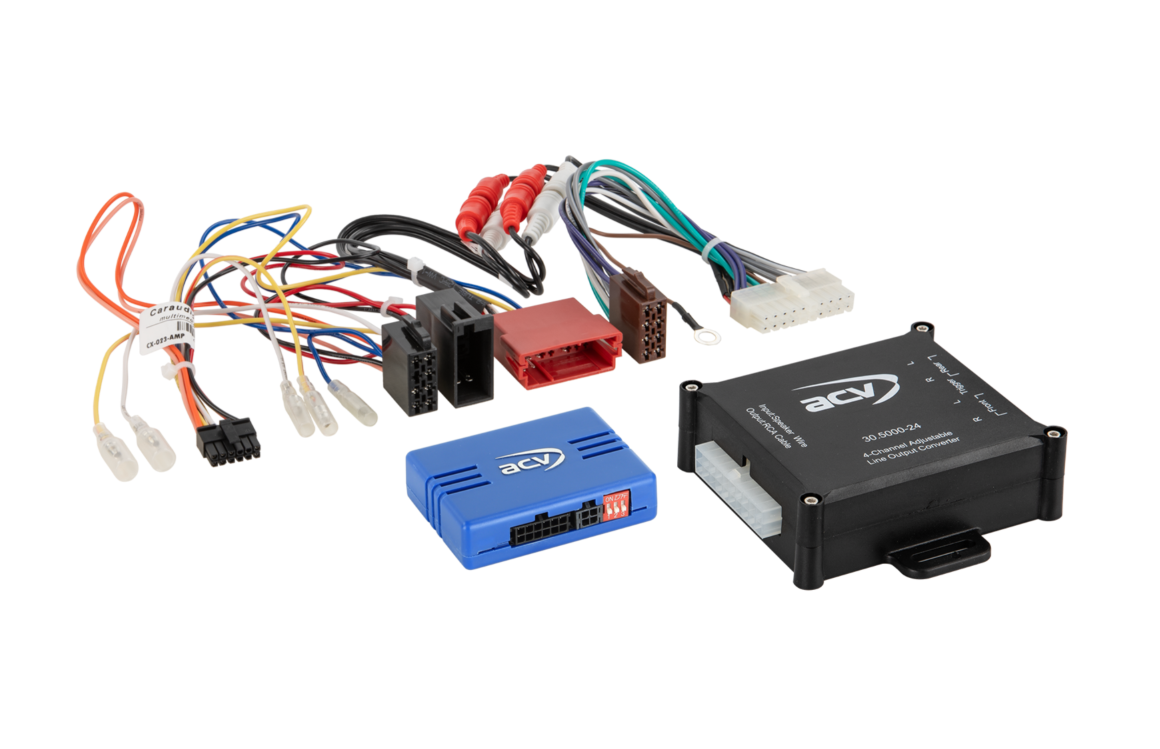

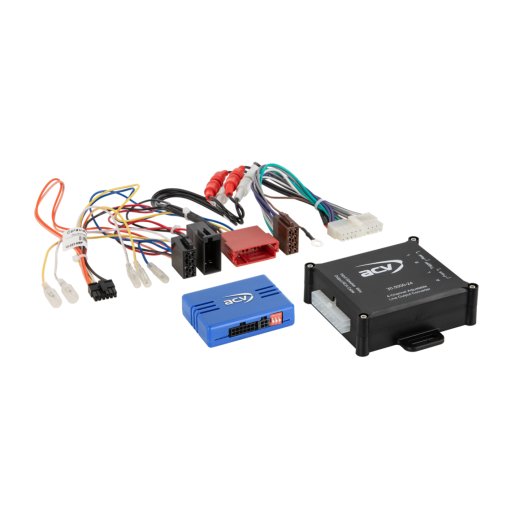

Adaptér ovládania tlačidiel na volante pre Audi ACV SWC 42A-1321-008-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Audi A2 (8Z) 11/1999 → 07/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.
Audi A3 (8L) 08/2000 → 06/2003 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.
Audi A3 (8P) 07/2003 → 05/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.
Audi A4 (B6/B7) 11/2000 → 02/2009 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.
Audi A6 (4B/C5) 05/2001 → 03/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.
Audi TT (8N) 09/1998 → 07/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma ovládacími gombíkmi.

CAN Bus informácie

Konektory a napájanie:

Konektor: ISO / Mini ISO (položka: 42cx23-amp).
Napojenie OEM zosilňovača 2kanál / 4kanál cez ISO výstup reproduktorov.
Modrý vodič: +12 V REMOTE pre zapnutie zosilňovača.
Hnedý vodič: zem GND (voliteľne – použite, ak chýba audio výstup).

Nastavenie:

Skontrolujte DIP prepínače podľa typu aftermarket autorádia.
Jemné doladenie úrovní OEM audiosystému je možné pre každý kanál zvlášť.

Diagnostická LED indikácia:

Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálny OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať len odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
