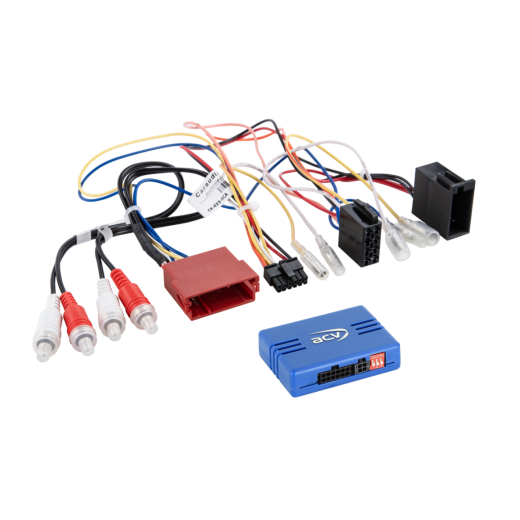

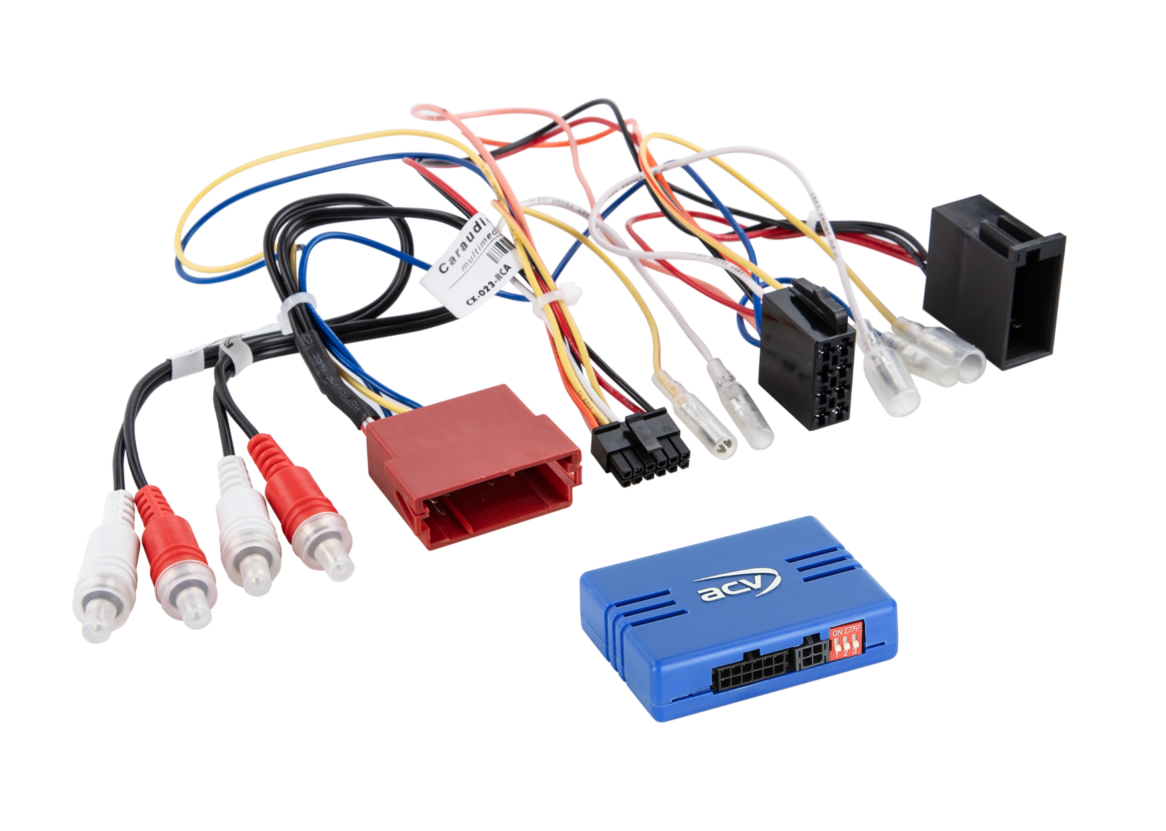

Adaptér ovládania tlačidiel na volante pre Audi ACV SWC 42A-1321-003-0

Adaptér ovládania tlačidiel na volante pre Audi ACV SWC 42A-1321-003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Audi A2 (8Z) 11/1999 -> 07/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.
• Audi A3 (8L) 08/2000 -> 06/2003 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.
• Audi A3 (8P) 07/2003 -> 05/2005 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.
• Audi A4 (B6/B7) 11/2000 -> 02/2009 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.
• Audi A6 (4B/C5) 05/2001 -> 03/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.
• Audi TT (8N) 09/1998 -> 07/2006 - pôvodné autorádio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN s dvoma otočnými ovládačmi, podpora OEM zosilňovača 2kanál / 4kanál cez RCA.

CAN Bus informácie

Konektory a napájanie:

• Konektor: ISO / Mini ISO.
• Podpora OEM zosilňovača 2kanál / 4kanál – výstup cez RCA (samec) front/rear.
• Modrý vodič: +12 V REMOTE pre zapnutie zosilňovača.

Nastavenie:

• Skontrolujte DIP prepínače podľa typu aftermarket autorádia.

Špeciálne poznámky:

• Ak si nie ste istí variantom Audi konektora: použite kabeláž Audi/Seat Exeo ISO/Quadlock Amp > RCA.
• Aftermarket jednotky s úrovňou predzosilneného výstupu > 3 V odporúčané; pri výstupe < 3 V použite verziu „Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp > Pro“.
• Pri počuteľnom vypínacom zvuku zosilňovača možno pridať odrušovací filter – NF „ground loop isolator“.

Diagnostická LED indikácia:

• Modré blikanie: prebieha vyhľadávanie CAN Bus signálu.
• Modré svietenie: CAN Bus aktívny.
• Červené svietenie: aktívny +12 V zapaľovací prúd.

Dôležité doplňujúce informácie

• Určené pre aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
