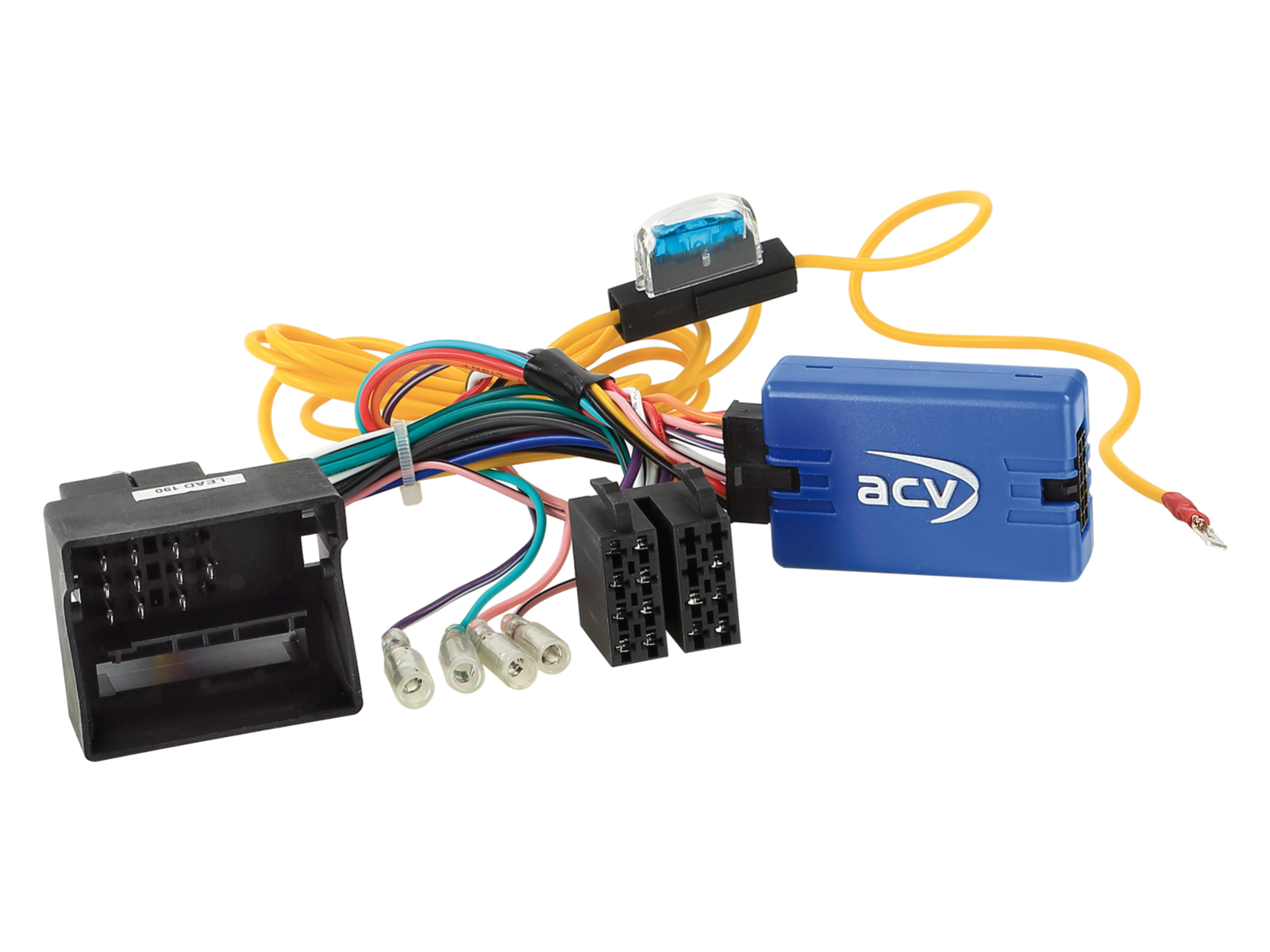

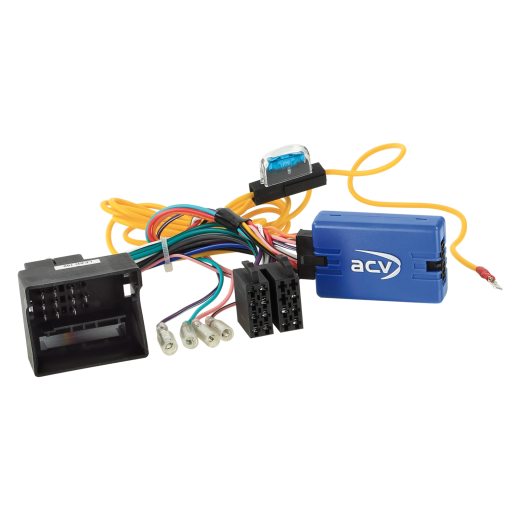

Adaptér ovládania tlačidiel na volante pre Mini ACV SWC 42SBM010-0

Adaptér ovládania tlačidiel na volante pre Mini ACV SWC 42SBM010-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Mini (F55/F56/F57) (03/2014 -> 02/2018) – vozidlo so 40 Pin Quadlock BMW konektorom, +12V stálym napájaním (Klemme 30) cez istený batériový prívod, bez podpory PDC, varovných tónov a nastavenia vozidla.

CAN Bus informácie

Konektory a zapojenie:

• 40 Pin Quadlock BMW konektor
• +12V stále napájanie (Klemme 30) – batériový prívod s poistkou
• PDC – nepodporované
• Varovné tóny – nepodporované
• Nastavenie vozidla – nepodporované

Dôležité doplňujúce informácie

• Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte do vozidla originálny OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte kľud (usnutie) CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po upokojení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
