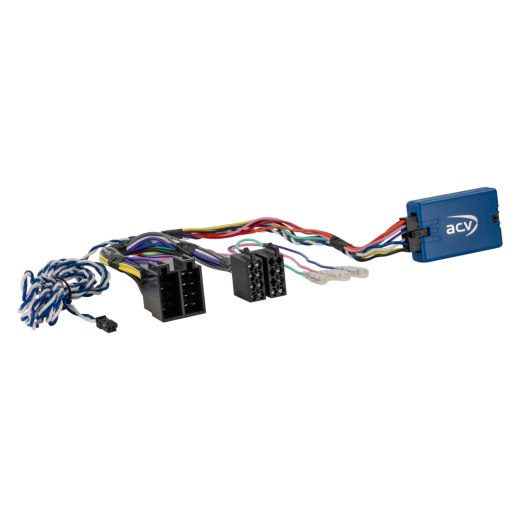

Adaptér ovládania tlačidiel na volante pre Mercedes / VW ACV SWC 42SMC017-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (02/04->09/07), Šprintér (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (03/06->07/11, 07/11->11/16)
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Adaptér ovládania tlačidiel na volante pre Mercedes / VW ACV SWC 42SMC017-0

Popis a parametre
Hodnotenie0
Kategórie

Adaptér ovládania tlačidiel na volante pre Mercedes a VW ACV SWC 42SMC017-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej i technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenia a ovládanie z volantu.

Určené pre automobily

Mercedes A-class (C169/W169) (10/2004->04/2008) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes A-class (C169/W169) (06/2008->06/2012) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes B-class (T245) (07/2005->04/2008) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes B-class (T245) (04/2008->09/2011) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes Sprinter (W906) (04/2006->08/2013) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes Sprinter (W906) (08/2013->05/2018) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes Vito/Viano (W639) (04/2006->08/2010) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
Mercedes Vito/Viano (W639) (09/2010->03/2014) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.

VW Crafter I (2EC/2EK/2F) (03/2006->07/2011) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.
VW Crafter I (2EC/2EK/2F) (07/2011->11/2016) s rádiovou prípravou, pripojenie ISO a 2 Pin CAN Bus rozdeľovač v interiéri.

CAN Bus informácie

Pripojenie: ISO konektor.
Pripojenie: 2 Pin CAN Bus rozdeľovač v interiéri vozidla (alternatívne CAN high modrý / CAN low biely alebo na klimatronike CAN high červeno-hnedý / CAN low hnedý).
Vozidlá s rádiovou prípravou a rádiokódovaním.
Vozidlá bez rádiokódovania vyžadujú zakódovanie na Audio 20 OEM.
Rückfahrsignal (signál spiatočky) +12V nemusí byť vždy podporovaný — alternatívne na ľavej strane vozidla vodič bielo-modrý.
Pre vozidlá s OEM ISO rádiom a ISO konektorom: LFB Mercedes/Smart/VW viac modelov.

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
Demontáž OEM jednotky vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

Všetky nastavenia a konfigurácie vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla rádia.
Pripojte kábel podľa návodu k aftermarket rádiu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

Zmeny vykonávajte bez napätia.
Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspatie CAN Bus.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

Úpravy smie vykonávať len odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
