Adaptér ovládania tlačidiel na volante pre Mercedes / Smart ACV SWC 42SMC001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (02/04->09/07), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S2 (03/08->01/09), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (07/05->04/08, 10/08->07/11), ML (W164) (04/08->03/11), Šprintér (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639)
Viac o produkte
67,79 EUR
Katalógové číslo: 42SMC001-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

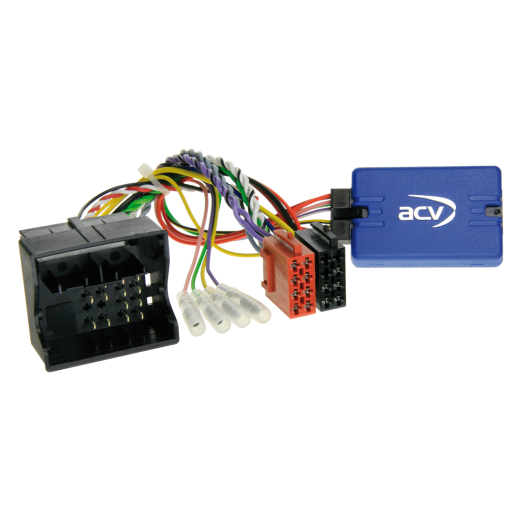

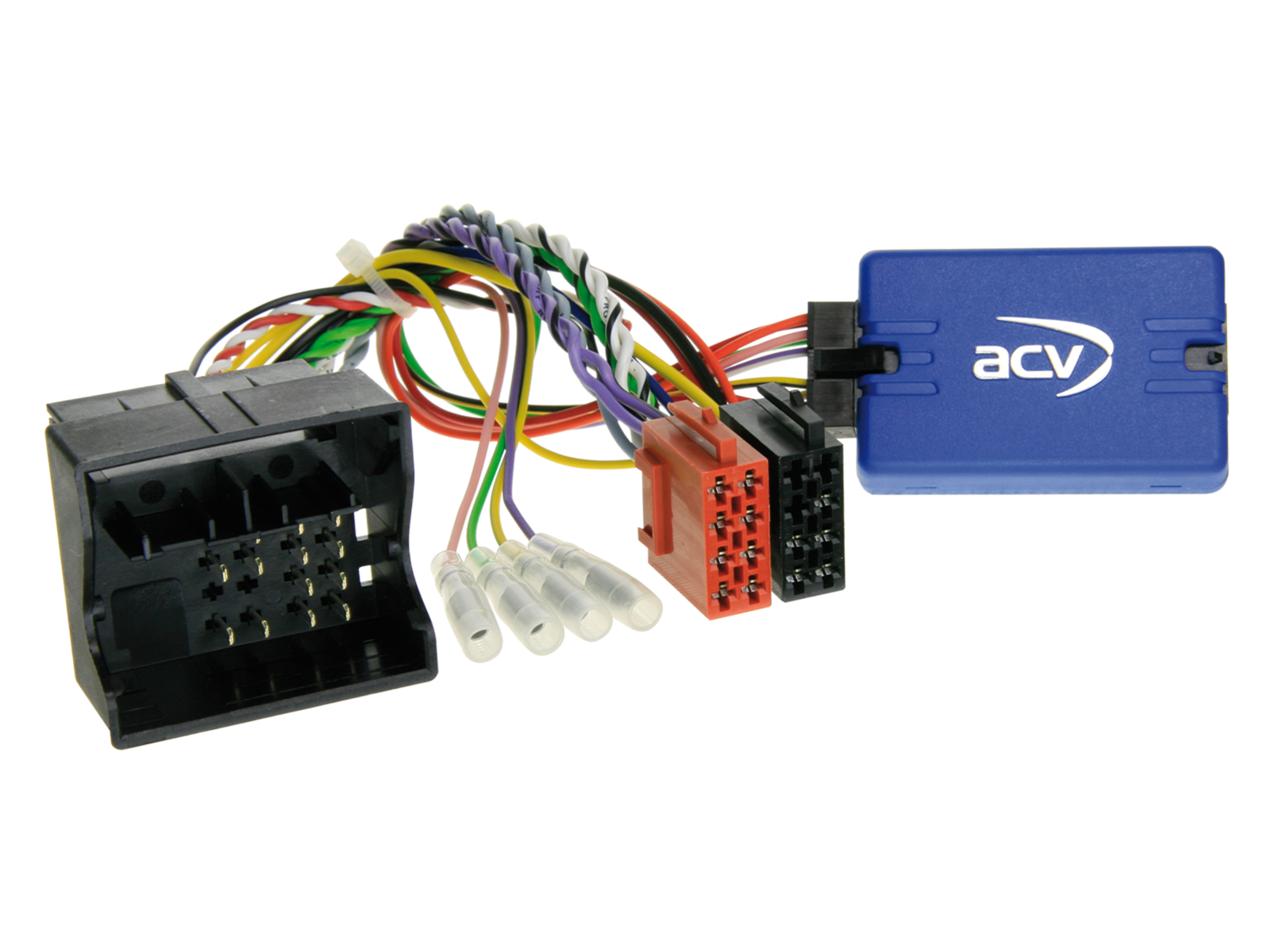

Adaptér ovládania tlačidiel na volante pre Mercedes / Smart ACV SWC 42SMC001-0

Adaptér ovládania tlačidiel na volante pre Mercedes a Smart ACV SWC 42SMC001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné technicky aj vizuálne. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred finálnou montážou skontrolujte funkčnosť vozidla, nastavenia systému a ovládanie z volantu.

Určené pre vozidlá

  • Mercedes A-class (C169/W169) (10/2004->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou, možnosť potreby kódovania na Audio 20 pri nepodporovanej funkcii nastavenia hodín.
  • Mercedes A-class (C169/W169) (06/2008->06/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou, možnosť potreby kódovania na Audio 20 pri nepodporovanej funkcii nastavenia hodín.
  • Mercedes B-class (T245) (07/2005->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes B-class (T245) (04/2008->09/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes CLC-class (CL203) (06/2008->02/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes CLK-class (W209) (04/2005->01/2010) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes CLS-class (C219) (04/2008->09/2010) s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou, nepodporuje nastavenie hodín, vozidlá s Harman Kardon OEM soundsystémom podľa verzie.
  • Mercedes E-class (S211/W211) (03/2008->01/2009) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes G-class (W463) (04/2007->06/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes G-class (W164) (09/2008->06/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes GL-class (X164) (09/2006->05/2009) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes GL-class (X164) (05/2009->07/2012) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes M-class (W164) (07/2005->04/2008) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou, Harman Kardon OEM soundsystém podľa verzie.
  • Mercedes M-class (W164) (10/2008->07/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou, Harman Kardon OEM soundsystém podľa verzie.
  • Mercedes ML (W164) (07/2005->04/2008) pozri M-class.
  • Mercedes ML (W164) (10/2008->07/2011) pozri M-class.
  • Mercedes R-class (W251) (09/2005->05/2007) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes R-class (W251) (05/2007->05/2010) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes SLK-class (R171) (04/2008->03/2011) s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou.
  • Mercedes Sprinter (W906) (04/2006->08/2013) s 2-DIN Audio 20 OEM.
  • Mercedes Sprinter (W906) (08/2013->05/2018) s 2-DIN Audio 20 OEM.
  • Mercedes Vito/Viano (W639) (04/2006->08/2010) s 2-DIN Audio 20 OEM.
  • Mercedes Vito/Viano (W639) (09/2010->03/2014) s 2-DIN Audio 20 OEM.
  • Smart For Four (W454) (01/2004->04/2007) s 2-DIN OEM CD prehrávačom alebo Comand OEM navigáciou s 40 Pin Quadlock.

Informácie CAN Bus

  • Pripojenie: 40 Pin Quadlock Mercedes konektor.
  • Pri neznámej verzii Mercedes konektora použite adaptér 42smc00c s ISO a 40 Pin Quadlock zväzkom.
  • Určené pre vozidlá s 2-DIN Audio 20 OEM, 2-DIN Audio 50 APS Comand NTG2/NTG2.5 OEM navigáciou.
  • U niektorých verzií nepodporuje nastavenie hodín – odporúčané kódovanie na Audio 20 OEM, ak je to možné.
  • Podpora pre Harman Kardon OEM soundsystém podľa verzie.

Dôležité doplňujúce informácie

  • Na úplnú aktiváciu adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
  2. Demontáž OEM jednotky vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

  1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
  3. Pripojte kábel podľa návodu k aftermarket rádiu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
  7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
  8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

  • Zmeny vykonávajte bez napätia.
  • Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

  • Vráťte do vozidla pôvodnú OEM jednotku.
  • Zapnite OEM jednotku.
  • Počkajte na uspatie CAN Bus.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po uspataní CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kábláže

  • Úpravy smie vykonávať len odborne vyškolený personál.
  • Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
  • Pred zapojením overte funkciu meraním a podľa schémy vozidla.
  • Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
  • Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
  • Úpravy na predom osadenej kábláži môžu zrušiť záruku produktu.
Katalógové číslo42SMC001-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
